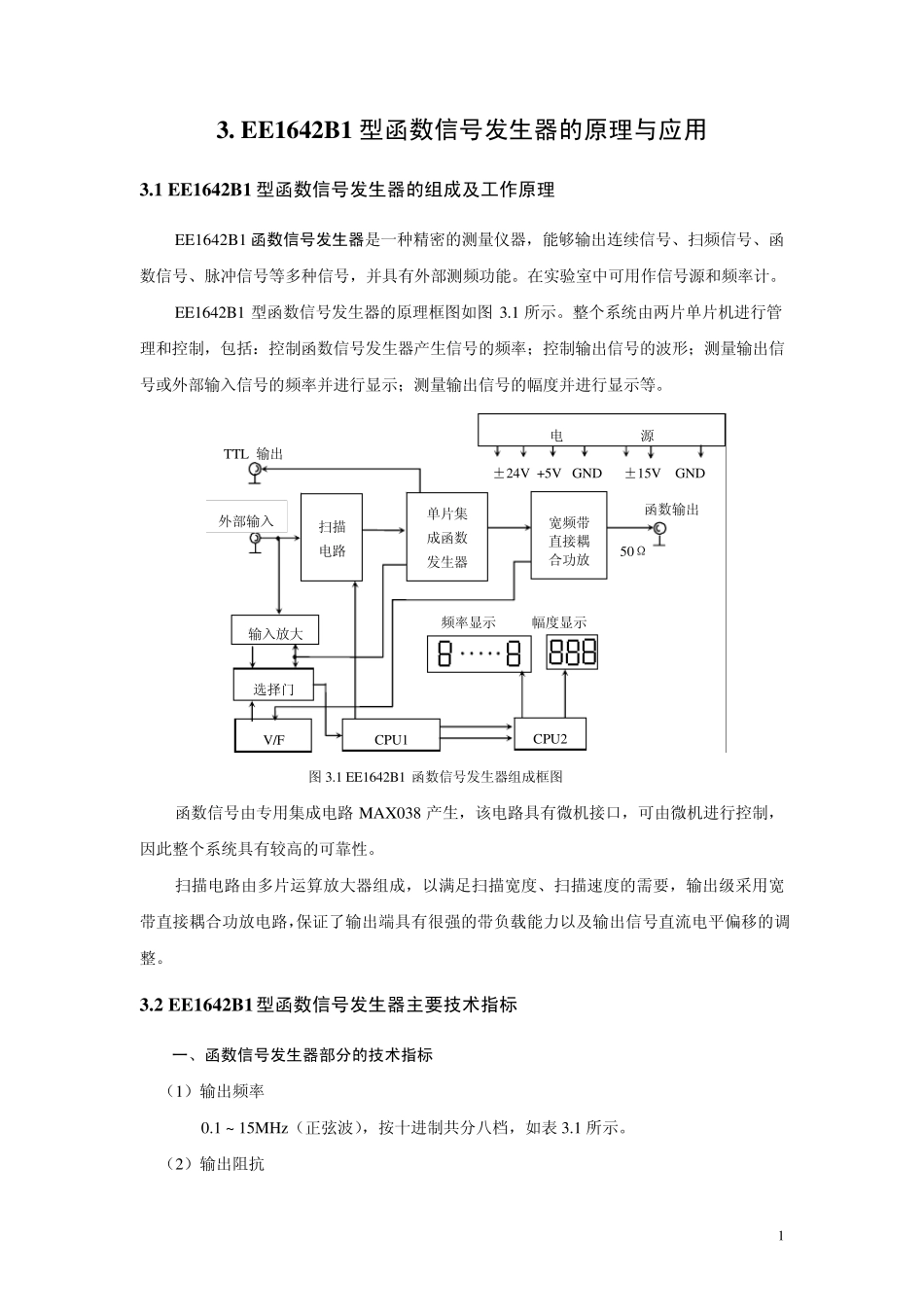

3. E E 1642B 1 型函数信号发生器的原理与应用 3.1 E E 1642B 1 型函数信号发生器的组成及工作原理 EE1642B1 函数信号发生器是一种精密的测量仪器，能够输出连续信号、扫频信号、函数信号、脉冲信号等多种信号，并具有外部测频功能。在实验室中可用作信号源和频率计。 EE1642B1 型函数信号发生器的原理框图如图3.1 所示。整个系统由两片单片机进行管理和控制，包括：控制函数信号发生器产生信号的频率；控制输出信号的波形；测量输出信号或外部输入信号的频率并进行显示；测量输出信号的幅度并进行显示等。 图3.1 EE1642B1 函数信号发生器组成框图电 源 扫描电路 单片集 成函数 发生器宽频带 直接耦合功放 输入放大 选择门 V/FCPU1CPU2外部输入函数输出 50Ω TTL 输出频率显示 幅度显示±24V +5V GND ±15V GND 函数信号由专用集成电路MAX038 产生，该电路具有微机接口，可由微机进行控制，因此整个系统具有较高的可靠性。 扫描电路由多片运算放大器组成，以满足扫描宽度、扫描速度的需要，输出级采用宽带直接耦合功放电路，保证了输出端具有很强的带负载能力以及输出信号直流电平偏移的调整。 3.2 E E 1642B 1型函数信号发生器主要技术指标 一、函数信号发生器部分的技术指标 （1）输出频率 0.1 ~ 15MHz（正弦波），按十进制共分八档，如表 3.1 所示。 （2）输出阻抗 1函数输出：50Ω。 TTL 输出：600Ω。 表3.1 EE1642B1 型函数信号发生器输出频率分档情况 刻度 频率范围 刻度 频率范围 0.2~2Hz 2k~20kHz ×1 ×10k 2~20Hz 20k~200kHz ×10 ×100k 20~200Hz 200k~2MHz ×100 ×1M 200~2kHz 2M~15MHz ×1k ×10M （3）输出信号波形 函数输出（对称或非对称输出）：正弦波、三角波、方波。 TTL 输出：矩形波。 （4）输出信号幅度 函数输出: 不衰减： （1Vp-p ~10Vp-p）±10%连续可调。 衰减20dB：（0.1Vp-p ~ 1Vp-p）±10%连续可调。 衰减40dB：（10mVp-p ~100mVp-p）±10%连续可调。 将 20dB 与 40dB 两个按钮同时按下时其衰减为 60dB 。 TTL 输出：“0”电平≤0.8V，“1”电平≥1.8V（负载电阻≥600Ω）。 （5）函数输出信号直流电平偏移（offset）调节范围 关断或（－5V ~ +5V）±10% （50Ω负载）。 关断位置时输出信号的直流电平< 0±0.1V，负载电阻≥1MΩ时，调节范围为（－10V~+10V）±10%。 （6）函数输出信号衰减 0dB、2...
