EIA481标准全中文版本

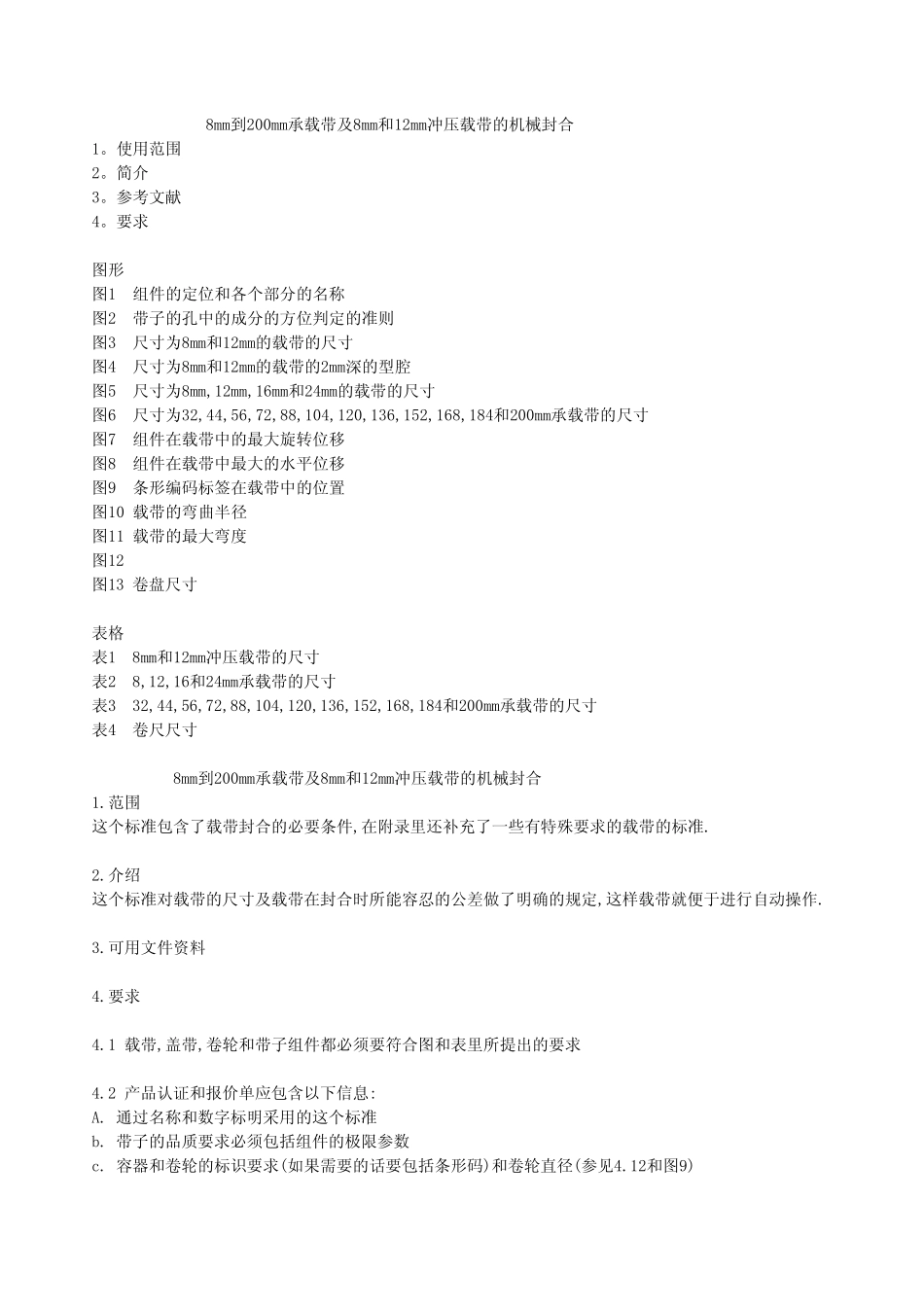

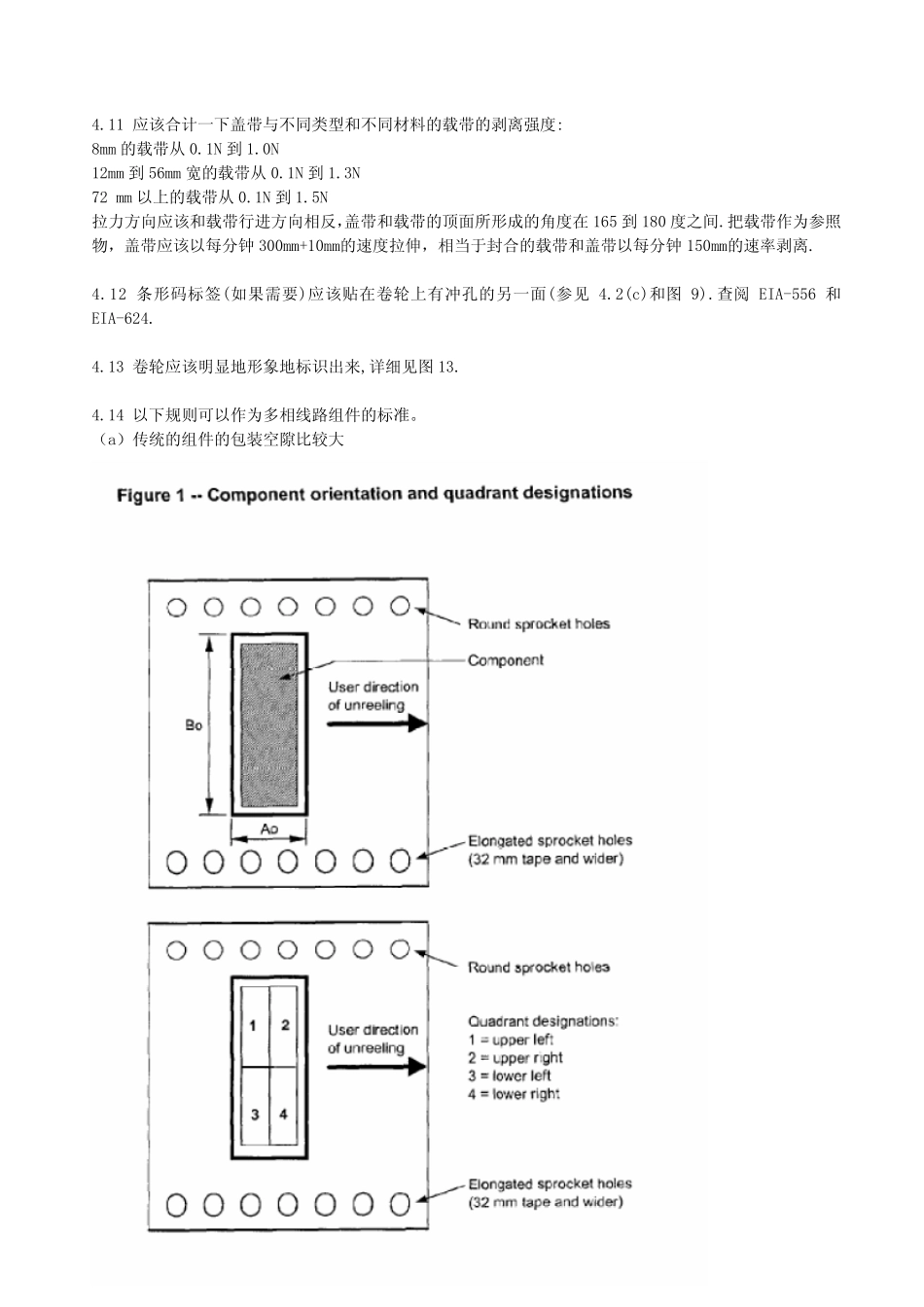

8mm到200mm承载带及8mm和12mm冲压载带的机械封合 1。使用范围 2。简介 3。参考文献 4。要求 图形 图1 组件的定位和各个部分的名称 图2 带子的孔中的成分的方位判定的准则 图3 尺寸为8mm和12mm的载带的尺寸 图4 尺寸为8mm和12mm的载带的2mm深的型腔 图5 尺寸为8mm,12mm,16mm和24mm的载带的尺寸 图6 尺寸为32,44,56,72,88,104,120,136,152,168,184和200mm承载带的尺寸 图7 组件在载带中的最大旋转位移 图8 组件在载带中最大的水平位移 图9 条形编码标签在载带中的位置 图10 载带的弯曲半径 图11 载带的最大弯度 图12 图13 卷盘尺寸 表格 表1 8mm和12mm冲压载带的尺寸 表2 8,12,16和24mm承载带的尺寸 表3 32,44,56,72,88,104,120,136,152,168,184和200mm承载带的尺寸 表4 卷尺尺寸 8mm到200mm承载带及8mm和12mm冲压载带的机械封合 1.范围 这个标准包含了载带封合的必要条件,在附录里还补充了一些有特殊要求的载带的标准. 2.介绍 这个标准对载带的尺寸及载带在封合时所能容忍的公差做了明确的规定,这样载带就便于进行自动操作. 3.可用文件资料 4.要求 4.1 载带,盖带,卷轮和带子组件都必须要符合图和表里所提出的要求 4.2 产品认证和报价单应包含以下信息: A. 通过名称和数字标明采用的这个标准 b. 带子的品质要求必须包括组件的极限参数 c. 容器和卷轮的标识要求(如果需要的话要包括条形码)和卷轮直径(参见4.12和图9) d. 运 送 条 件 ,储 存 条 件 和 时 间 e. 卷 轮 所 能 容 纳 的 组 件 的 重 量 .注 意 :一 个 太 重 的 卷 轮 可 能 不 能 在 所 有 的 生 产 线 上 正 常 运 作 .同 样 ,卷 轮 包含 的 组 件 在 生 产 中 也 可 能 超 过 工 人 举 起 的 极 限 重 量 . 4.3 尽 管 尺 寸 都 在 文 件 的 图 表 中 详 细 给 定 的 参 数 里 ,但 是 个 别 条 件 的 存 在 还 是 可 能 导 致 载 带 的 功 能 性 问 题甚 至 是 补 给 系 统 的 问 题 : a. 基 准 有 载 带 类 型 ,带 厚 T,型 腔 深 度 T2,口 袋 外 表 面 宽 B2,型 腔 的 间 距 P1,卷 轮 的 外 延 直 径 A,以 下 情 况 可 能 会导 致 带 子 补 给 系 统 出 现 问 题 ,因 此 引 用 文 件 中 的 要 求 时 要 适 当 考 虑...
