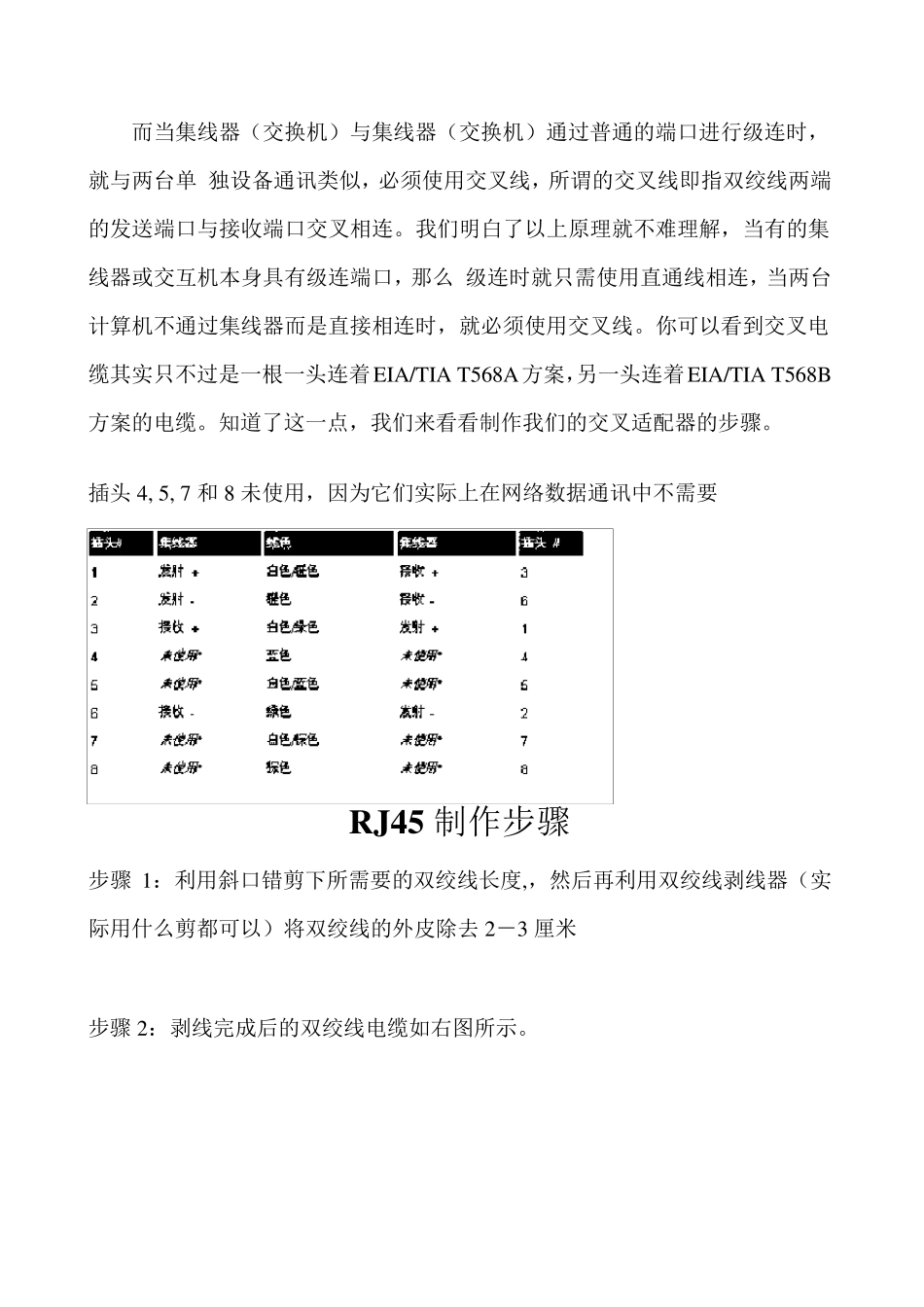

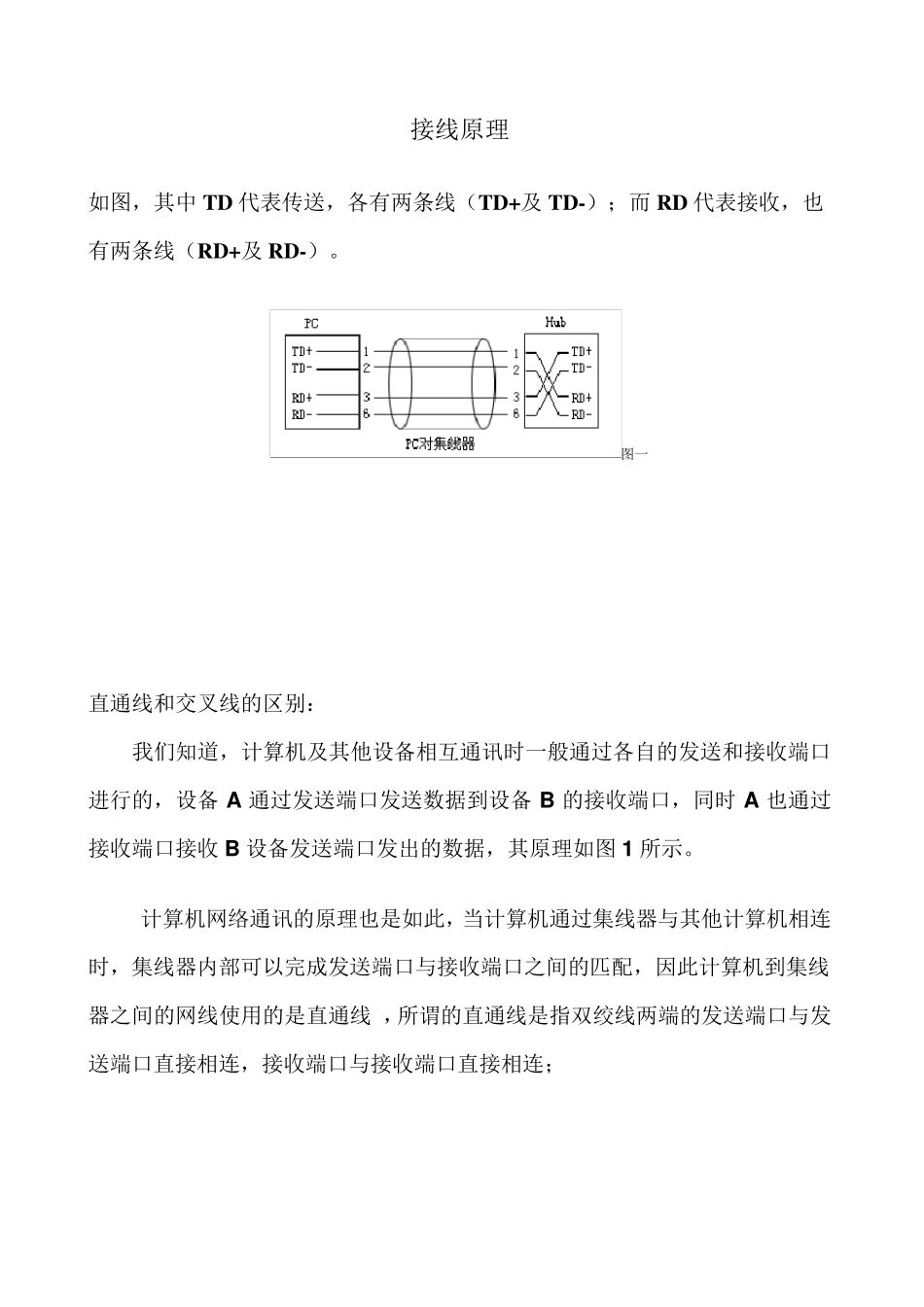

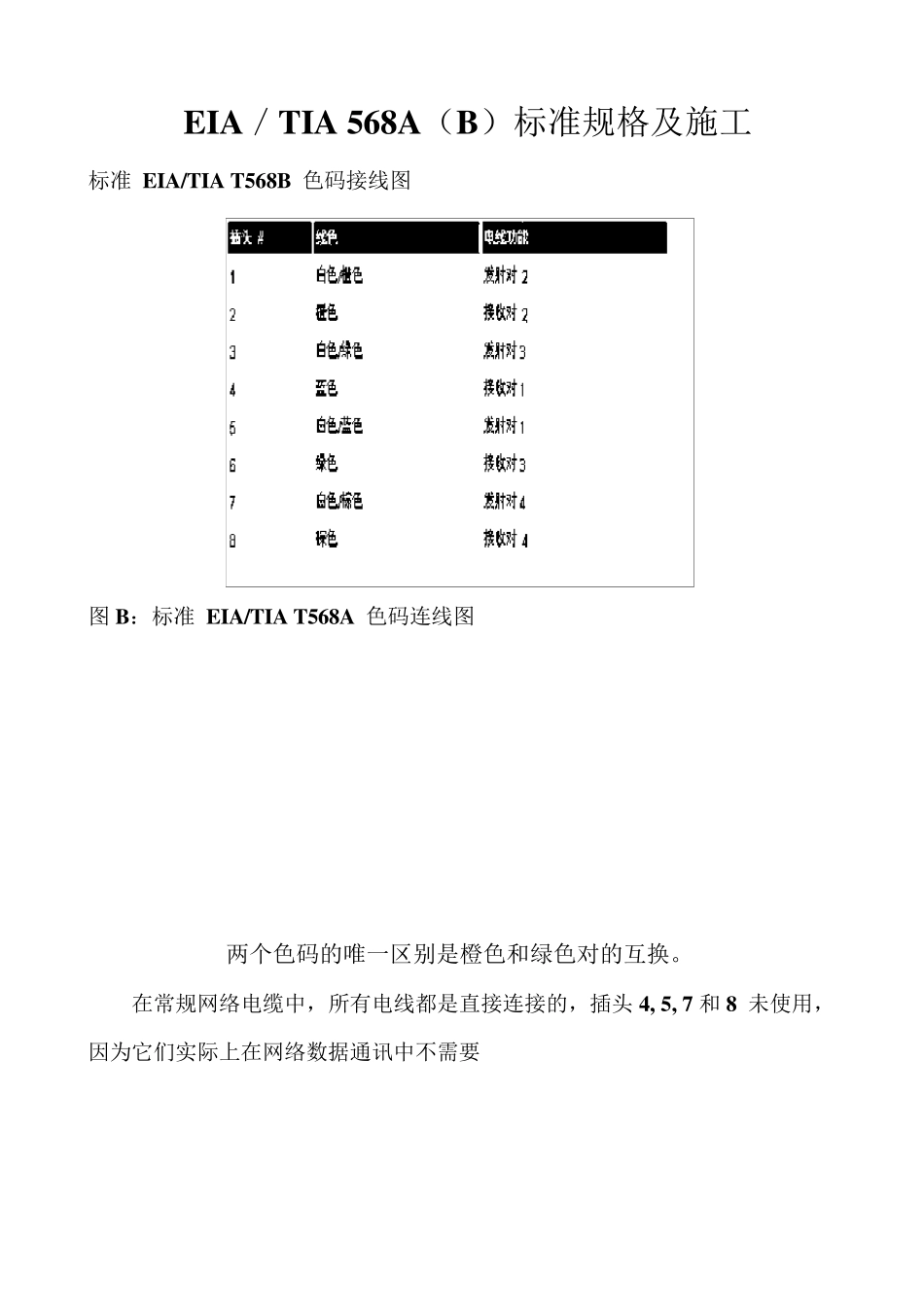

EIA／T IA 568A（B）标准规格及施工 标准 EIA/T IA T 568B 色码接线图 图B：标准 EIA/T IA T 568A 色码连线图 两个色码的唯一区别是橙色和绿色对的互换。 在常规网络电缆中，所有电线都是直接连接的，插头 4, 5, 7 和8 未使用，因为它们实际上在网络数据通讯中不需要 接线原理 如图，其中TD 代表传送，各有两条线（TD+及TD-）；而RD 代表接收，也有两条线（RD+及RD-）。 图一 直通线和交叉线的区别： 我们知道，计算机及其他设备相互通讯时一般通过各自的发送和接收端口进行的，设备 A 通过发送端口发送数据到设备 B 的接收端口，同时 A 也通过接收端口接收B 设备发送端口发出的数据，其原理如图1 所示。 计算机网络通讯的原理也是如此，当计算机通过集线器与其他计算机相连时，集线器内部可以完成发送端口与接收端口之间的匹配，因此计算机到集线器之间的网线使用的是直通线 ，所谓的直通线是指双绞线两端的发送端口与发送端口直接相连，接收端口与接收端口直接相连； 而当集线器（交换机）与集线器（交换机）通过普通的端口进行级连时，就与两台单 独设备通讯类似，必须使用交叉线，所谓的交叉线即指双绞线两端的发送端口与接收端口交叉相连。我们明白了以上原理就不难理解，当有的集线器或交互机本身具有级连端口，那么 级连时就只需使用直通线相连，当两台计算机不通过集线器而是直接相连时，就必须使用交叉线。你可以看到交叉电缆其实只不过是一根一头连着EIA/T IA T 568A方案，另一头连着EIA/T IA T 568B方案的电缆。知道了这一点，我们来看看制作我们的交叉适配器的步骤。 插头 4, 5, 7 和 8 未使用，因为它们实际上在网络数据通讯中不需要 R J45 制作步骤 步骤 1：利用斜口错剪下所需要的双绞线长度,，然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去 2－3 厘米 步骤 2：剥线完成后的双绞线电缆如右图所示。 步骤3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。 上：橙 左：绿 下：棕 右：蓝 步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动， 即放在靠外的位置，如图所示。 步骤5：小心的剥开每一对线，白色混线朝前。因为我们是遵循 EIA／T IA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。...
