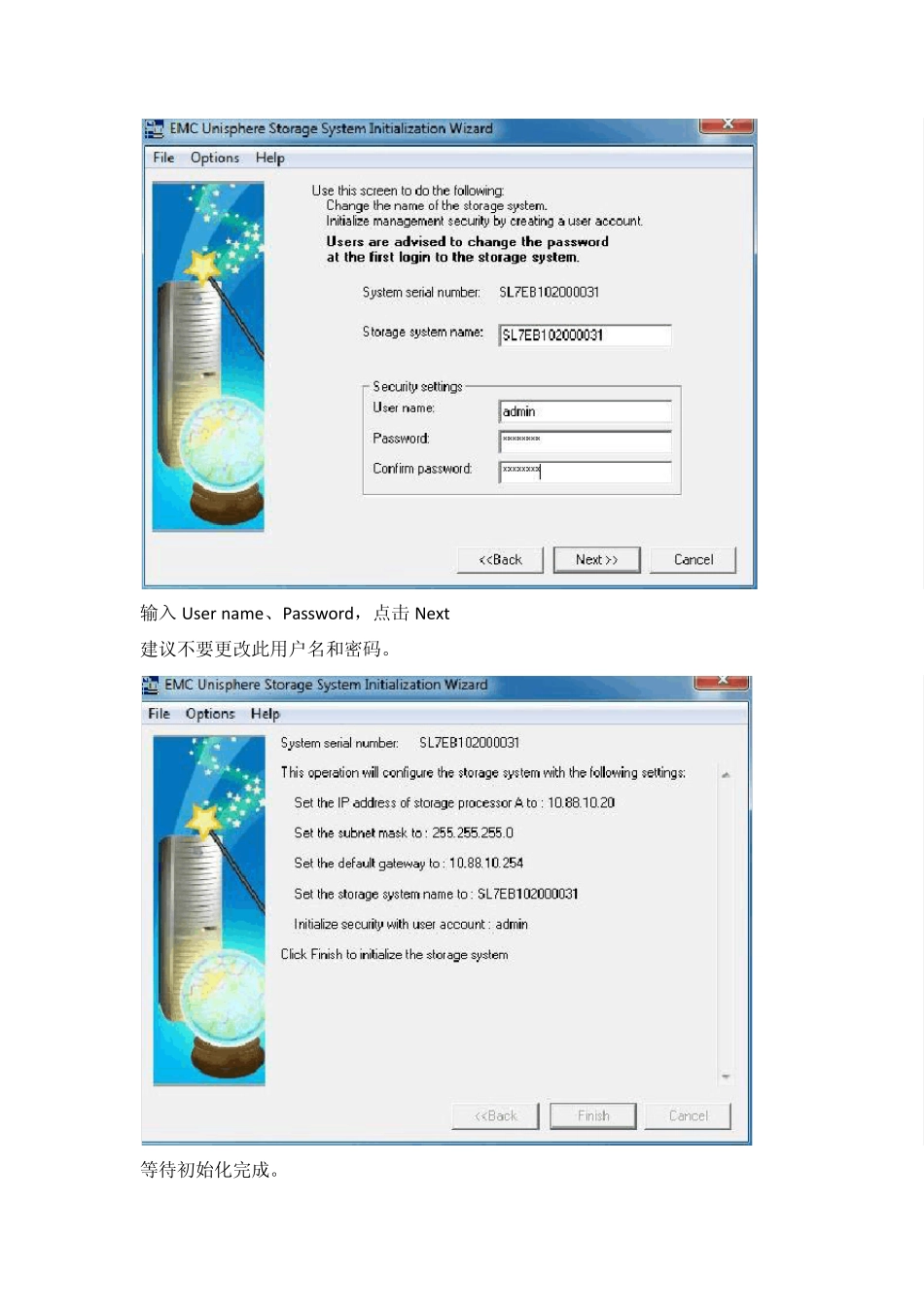

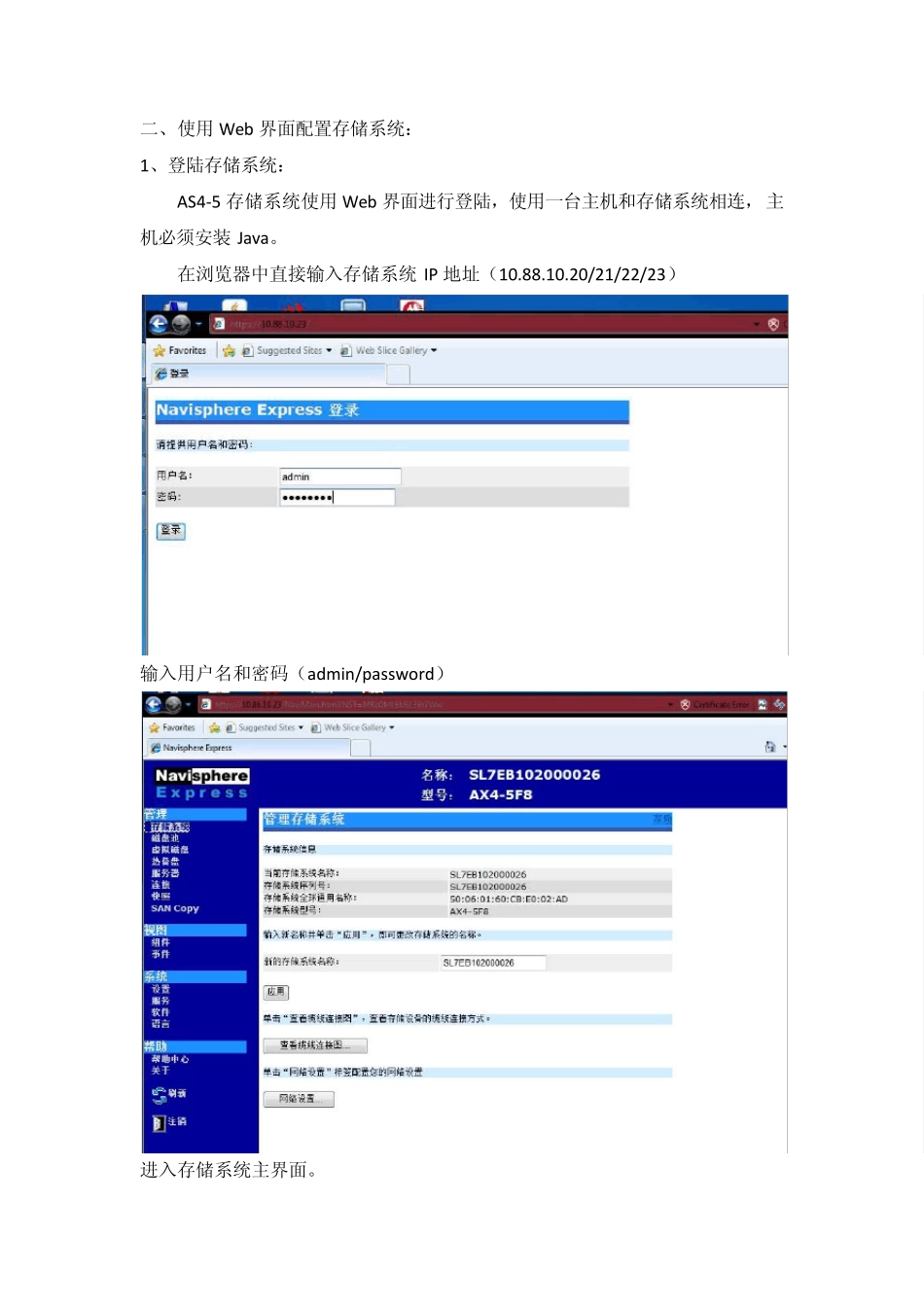

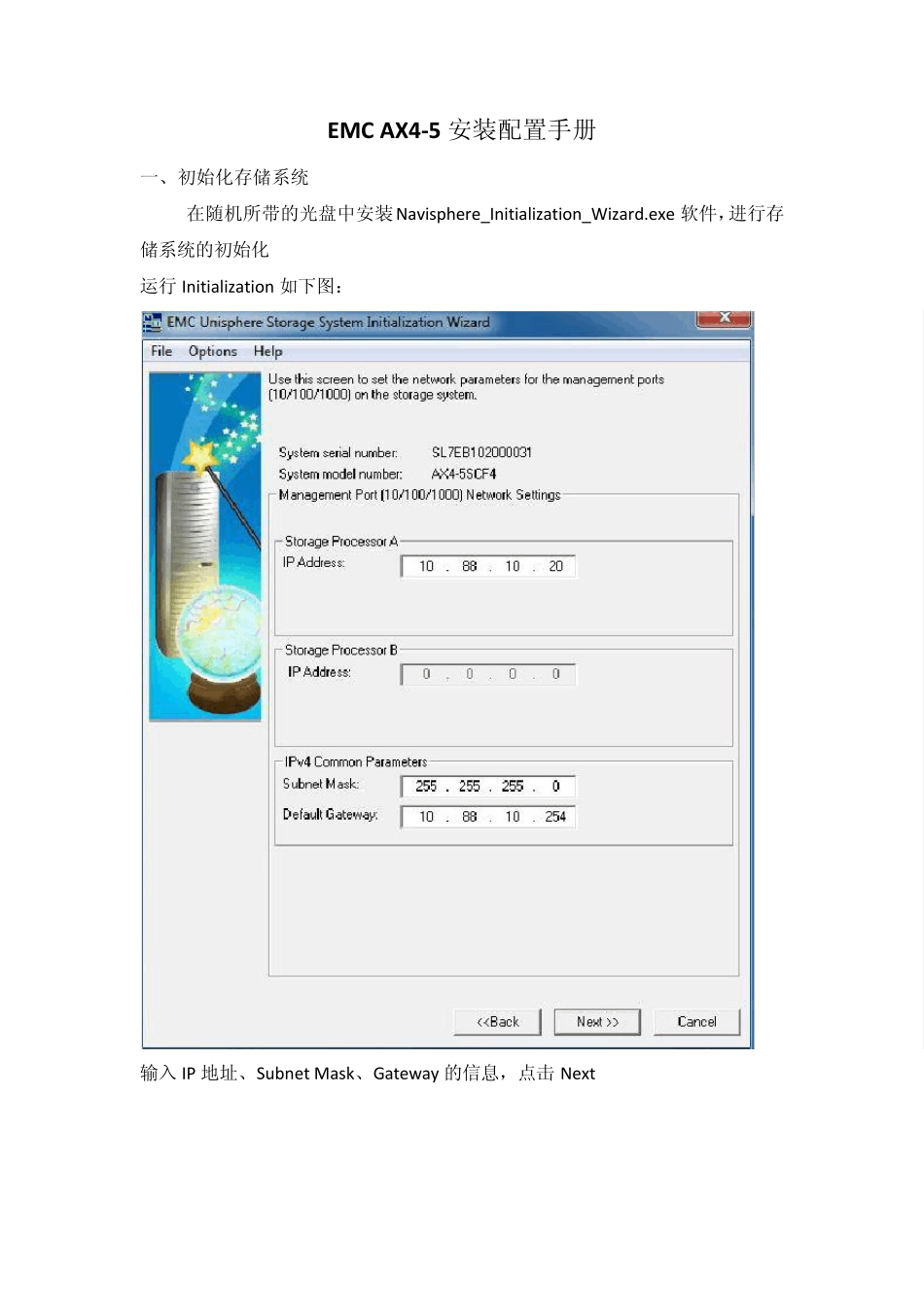

EMC AX4-5 安装配置手册 一、初始化存储系统 在随机所带的光盘中安装Navisphere_Initialization_Wizard.exe 软件，进行存储系统的初始化 运行 Initialization 如下图： 输入 IP 地址、Subnet Mask、Gateway 的信息，点击 Next 输入User name、Password，点击 Next 建议不要更改此用户名和密码。 等待初始化完成。 二、使用 Web 界面配置存储系统： 1、登陆存储系统： AS4-5 存储系统使用 Web 界面进行登陆，使用一台主机和存储系统相连，主机必须安装 Java。 在浏览器中直接输入存储系统 IP 地址（10.88.10.20/21/22/23） 输入用户名和密码（admin/passw ord） 进入存储系统主界面。 2、磁盘池 在 AS 中磁盘池即为 RAID 组，新建磁盘池即新建 RAID 组 在右侧菜单中选择磁盘池 可查看磁盘池的情况，点击新建磁盘池，可以新创建磁盘池。 3、虚拟磁盘 在 AS 存储系统中，虚拟磁盘即相当于 Lun，创建虚拟磁盘即创建 Lun，创建完虚拟磁盘后，需要将虚拟磁盘分配给某台服务器使用，即映射。 在右侧菜单中选择虚拟磁盘，如图 选择一个虚拟磁盘可以进行分配服务器的操作。 4 、热备盘 点击右侧热备盘可以查看和创建热备盘 5 、服务器 点击右侧菜单 服务器可以查看服务器情况 6、连接 点击右侧菜单连接，可以查看与此存储通过 HBA 卡相连接得情况 如果新增服务器与存储系统相连，则需要手工注册 W W W N 号。 注册方法： 选中需要注册的 W W W N 号，点击修改，需要选择操作系统类型，写入主机的名称和 IP 地址即可。 三、查看存储系统情况 1 、组件 点击组件可以查看存储系统的硬件情况 如果有硬件报错，则在此界面中可以看到。 2 、系统设置 在系统设置中，有设置、服务、软件、语言界面可以查看和配置相关系统信息 设置： 服务： 软件： 语言：
