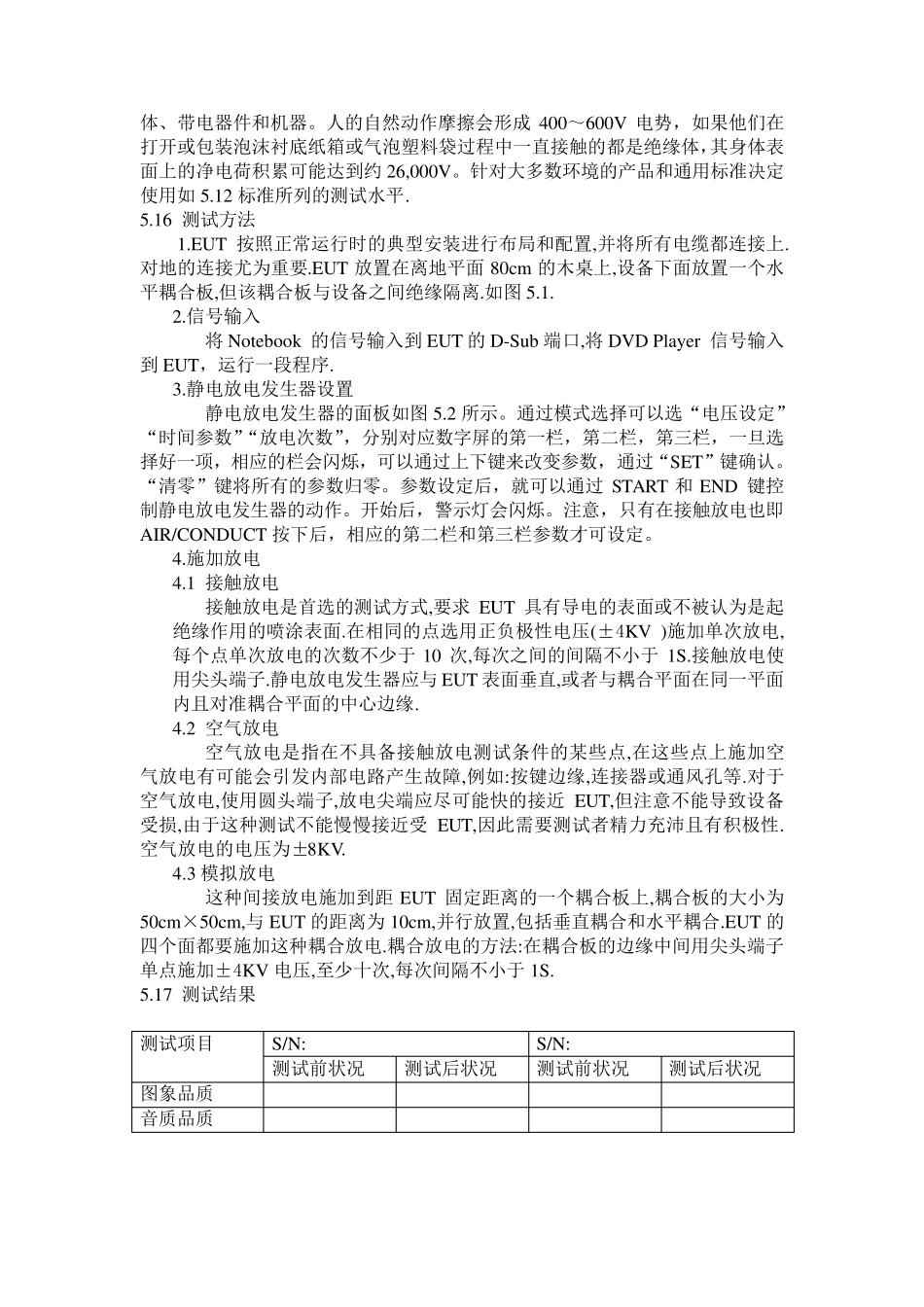

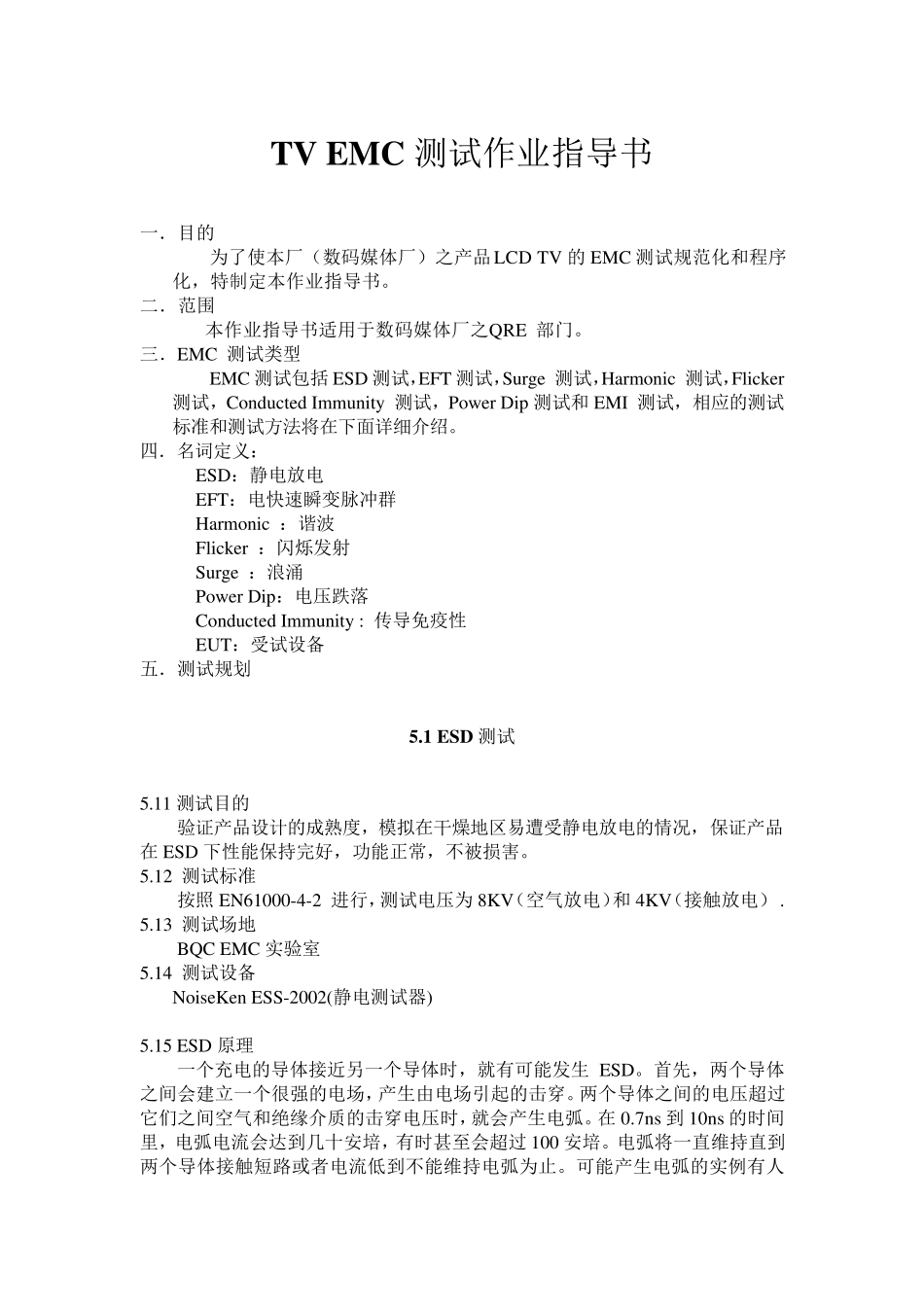

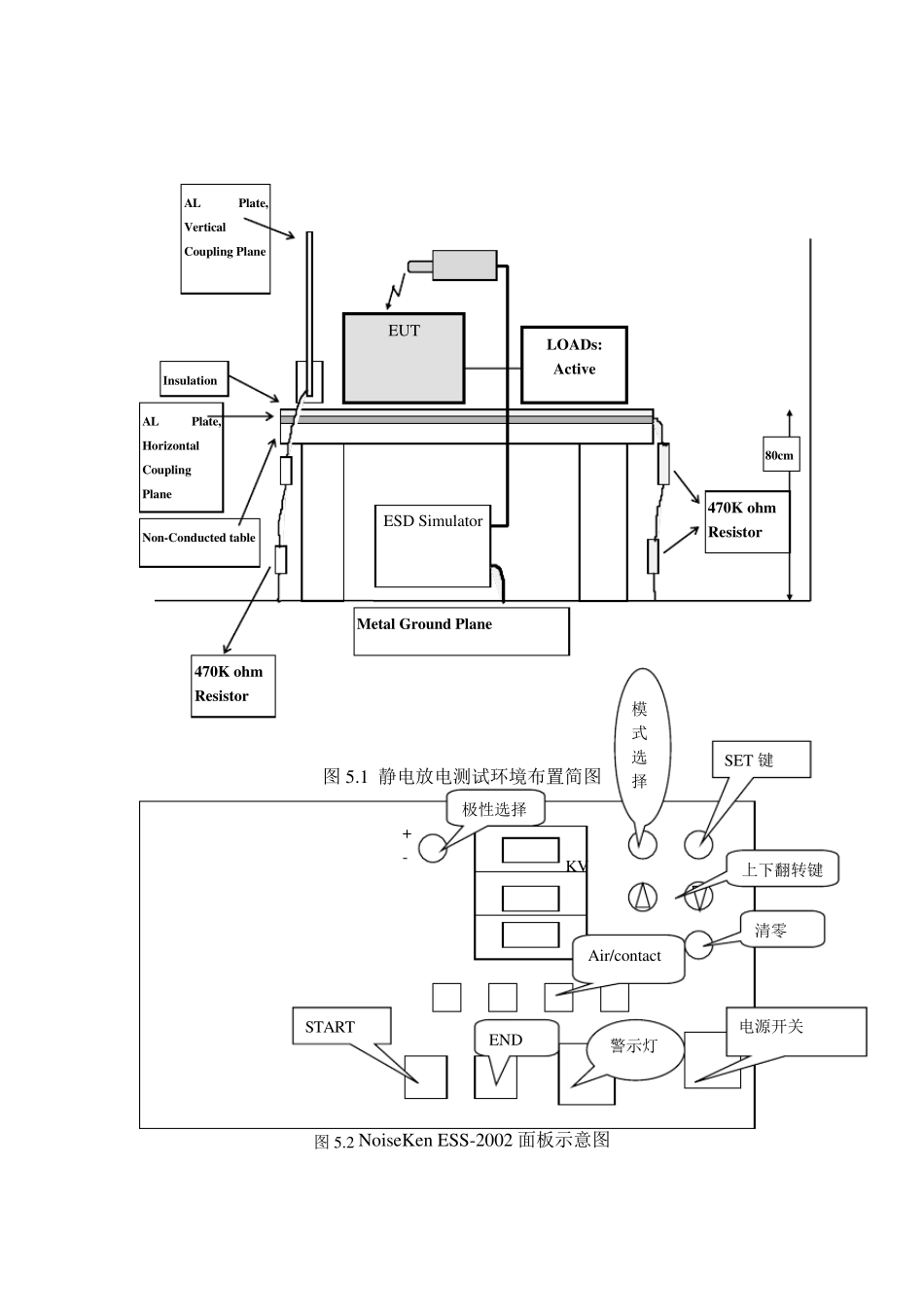

TV EMC 测试作业指导书 一．目的 为了使本厂（数码媒体厂）之产品LCD TV 的EMC 测试规范化和程序化，特制定本作业指导书。 二．范围 本作业指导书适用于数码媒体厂之QRE 部门。 三．EMC 测试类型 EMC 测试包括 ESD 测试，EFT 测试，Surge 测试，Harmonic 测试，Flicker测试，Conducted Immunity 测试，Power Dip 测试和EMI 测试，相应的测试标准和测试方法将在下面详细介绍。 四．名词定义： ESD：静电放电 EFT：电快速瞬变脉冲群 Harmonic ：谐波 Flicker ：闪烁发射 Surge ：浪涌 Power Dip：电压跌落 Conducted Immunity : 传导免疫性 EUT：受试设备 五．测试规划 5.1 ESD 测试 5.11 测试目的 验证产品设计的成熟度，模拟在干燥地区易遭受静电放电的情况，保证产品在 ESD 下性能保持完好，功能正常，不被损害。 5.12 测试标准 按照 EN61000-4-2 进行，测试电压为8KV（空气放电）和4KV（接触放电） . 5.13 测试场地 BQC EMC 实验室 5.14 测试设备 NoiseKen ESS-2002(静电测试器) 5.15 ESD 原理 一个充电的导体接近另一个导体时，就有可能发生 ESD。首先，两个导体之间会建立一个很强的电场，产生由电场引起的击穿。两个导体之间的电压超过它们之间空气和绝缘介质的击穿电压时，就会产生电弧。在 0.7ns 到 10ns 的时间里，电弧电流会达到几十安培，有时甚至会超过 100 安培。电弧将一直维持直到两个导体接触短路或者电流低到不能维持电弧为止。可能产生电弧的实例有人体 、 带 电 器 件 和 机 器 。 人 的 自 然 动 作 摩 擦 会 形 成400～ 600V 电 势 ， 如 果 他 们 在打 开 或 包 装 泡 沫 衬 底 纸 箱 或 气 泡 塑 料 袋 过 程 中 一 直 接 触 的 都 是 绝 缘 体 ，其 身 体 表面 上 的 净 电 荷 积 累 可 能 达 到 约 26,000V。 针 对 大 多 数 环 境 的 产 品 和 通 用 标 准 决 定使 用 如 5.12 标 准 所 列 的 测 试 水 平 . 5.16 测 试 方 法 1.EUT 按 照 正 常 运 行 时 的 典 型 安 装 进 行 布 局 和 配 置 ,并 将 所 有 电 缆 都 连 接 上 .对 地 的 连 接 尤 为 重 要 .EUT 放 置 在 离 地 平 面80cm 的 木 桌 上 ,设 备 下 面 放 置 一 个 水平 耦 合 板 ,但该耦...
