EPS设计原理

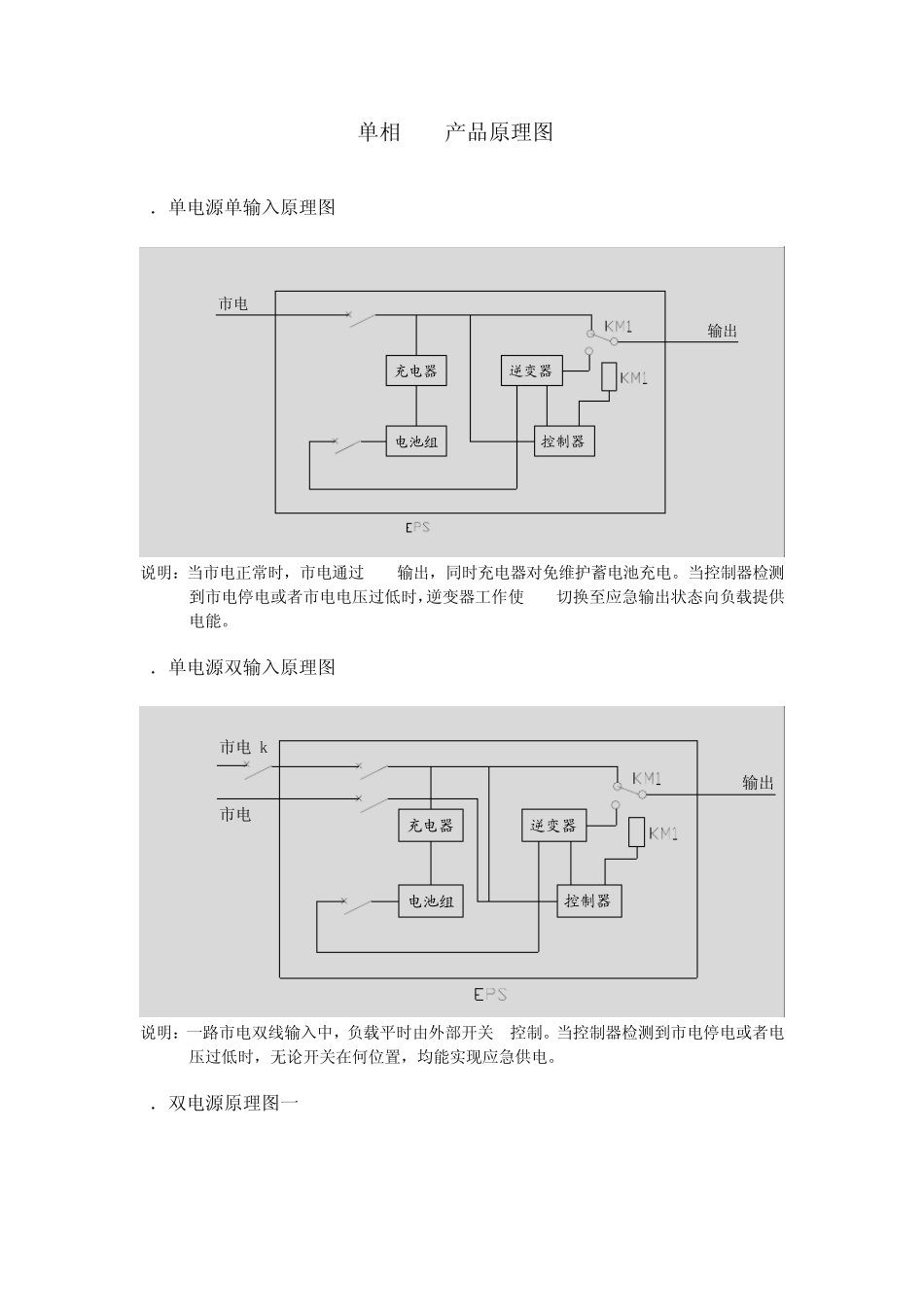

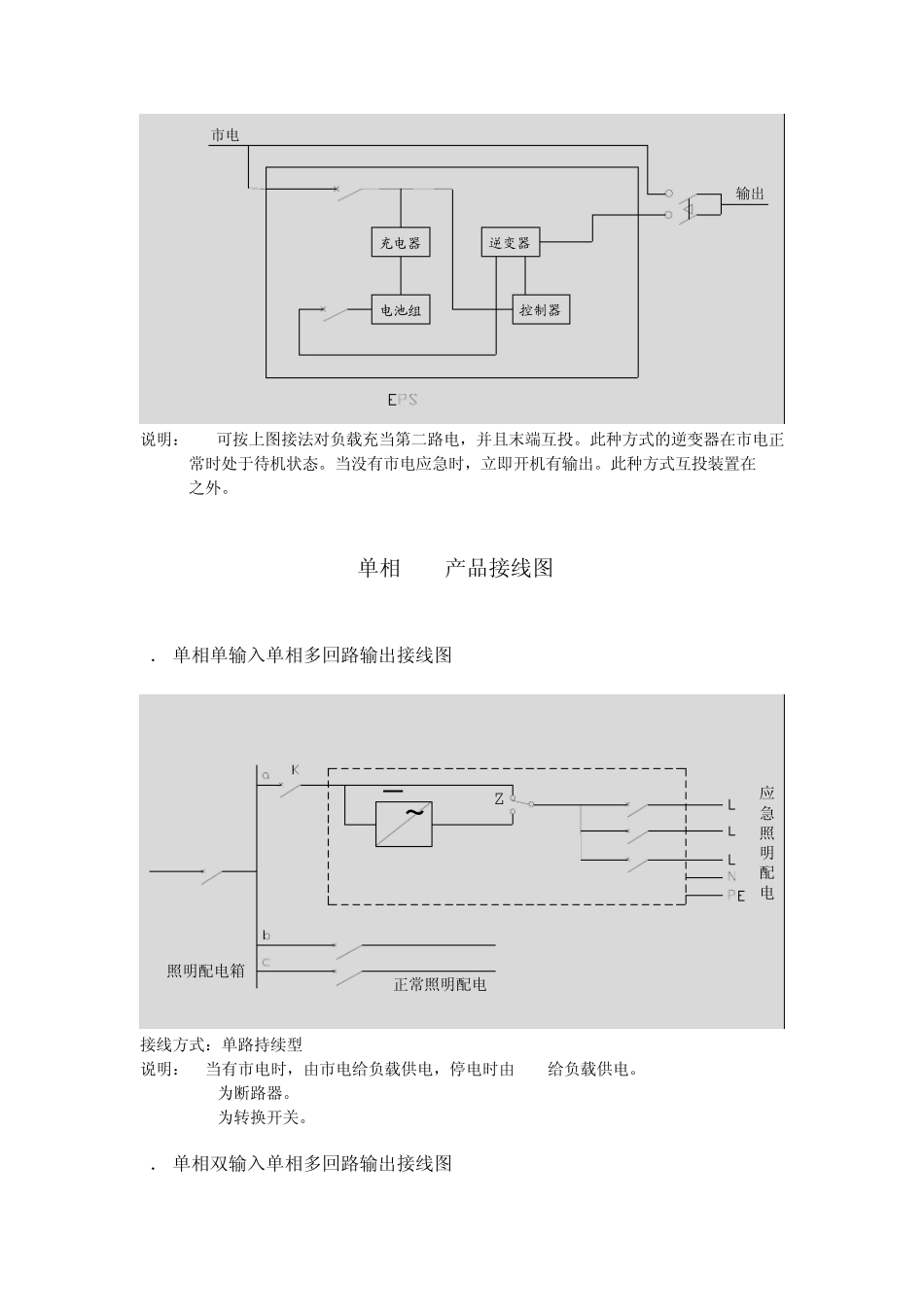

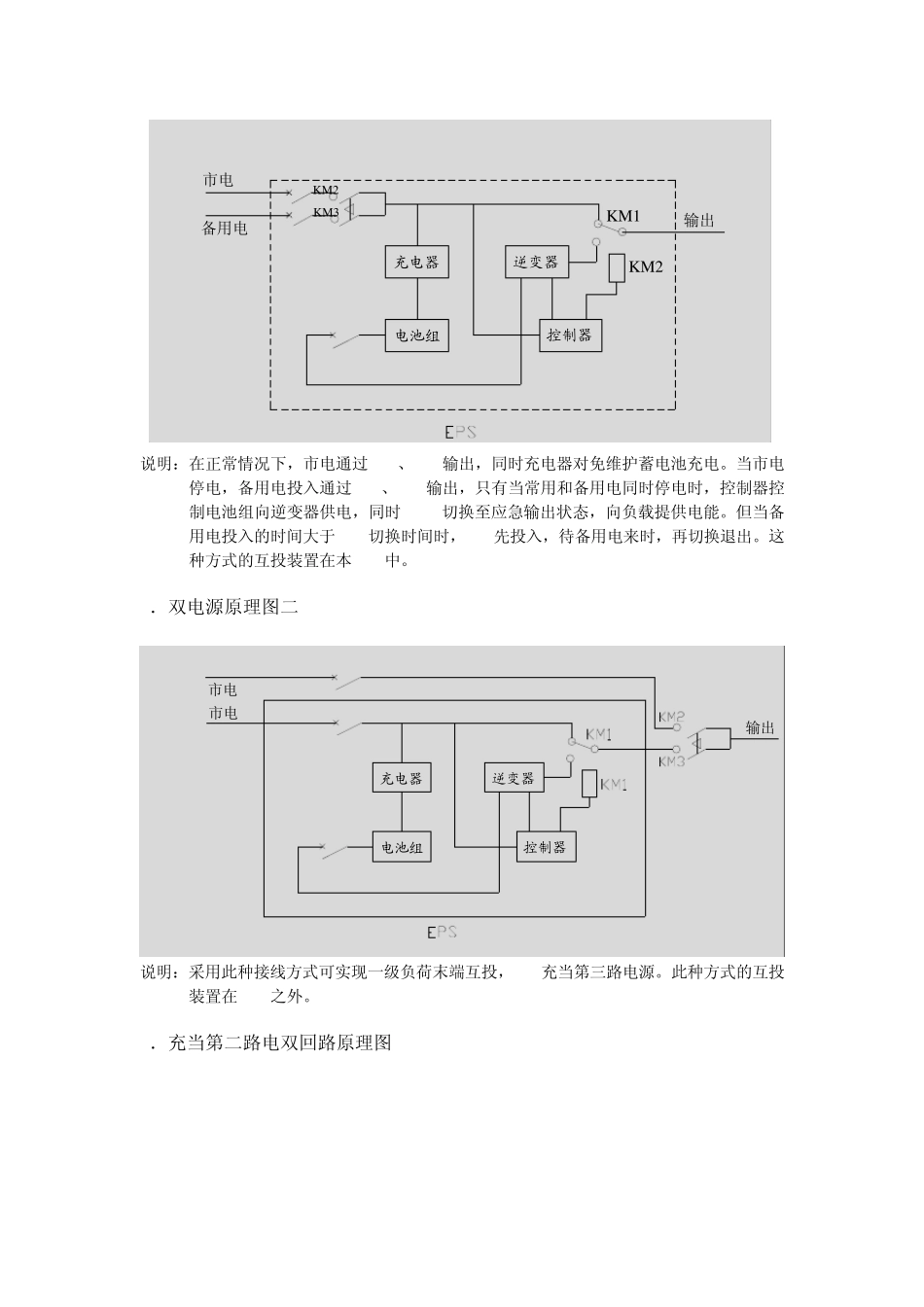

单相EPS产品原理图 1．单电源单输入原理图 充电器逆变器电池组控制器市电输出 说明：当市电正常时，市电通过KM1输出，同时充电器对免维护蓄电池充电。当控制器检测到市电停电或者市电电压过低时，逆变器工作使 KM1切换至应急输出状态向负载提供电能。 2．单电源双输入原理图 电池组控制器市电 k充电器逆变器输出市电 说明：一路市电双线输入中，负载平时由外部开关 K控制。当控制器检测到市电停电或者电压过低时，无论开关在何位置，均能实现应急供电。 3．双电源原理图一 市电KM 3KM 2充电器电池组KM 1逆变器控制器输出备用电KM 2 说明：在正常情况下，市电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。当市电停电，备用电投入通过KM3、KM1输出，只有当常用和备用电同时停电时，控制器控制电池组向逆变器供电，同时 KM1切换至应急输出状态，向负载提供电能。但当备用电投入的时间大于 EPS切换时间时，EPS先投入，待备用电来时，再切换退出。这种方式的互投装置在本 EPS中。 4．双电源原理图二 市电电池组控制器充电器逆变器输出市电 说明：采用此种接线方式可实现一级负荷末端互投，EPS充当第三路电源。此种方式的互投装置在EPS之外。 5．充当第二路电双回路原理图 电池组市电充电器控制器逆变器输出 说明：EPS可按上图接法对负载充当第二路电，并且末端互投。此种方式的逆变器在市电正常时处于待机状态。当没有市电应急时，立即开机有输出。此种方式互投装置在 EPS之外。 单相 EPS产品接线图 1． 单相单输入单相多回路输出接线图 照明配电箱正常照明配电~_应急照明配电Z 接线方式：单路持续型 说明：a)当有市电时，由市电给负载供电，停电时由 EPS给负载供电。 b)K为断路器。 c)Z为转换开关。 2． 单相双输入单相多回路输出接线图 _~正常照明配电应急照明配电照明配电箱 接线方式：单路可控型 说明：a)通过断路器K可控制照明灯具平时工作状态。 b)当 H无电时，Z转换为应急电源供电，实现应急照明。 c)K为断路器。 d)Z为转换开关。 3． 单相三输入单相三输出接线图 正常照明配电照明配电箱_~应急照明配电 接线方式：多路可控型 说明：a)通过断路器K可控制多个回路应急照明灯具平时工作状态。 b)当 H无电时，通过Z转换为应急电源供电，实现应急照明。 c)K为断路器。 d)Z为转换开关。 4． 单相单输入单相双输出回路现场控制接线图 正常照明配电_照明配电箱~应急照明配电个 接线方式...
