ESD(静电)测试方法图解

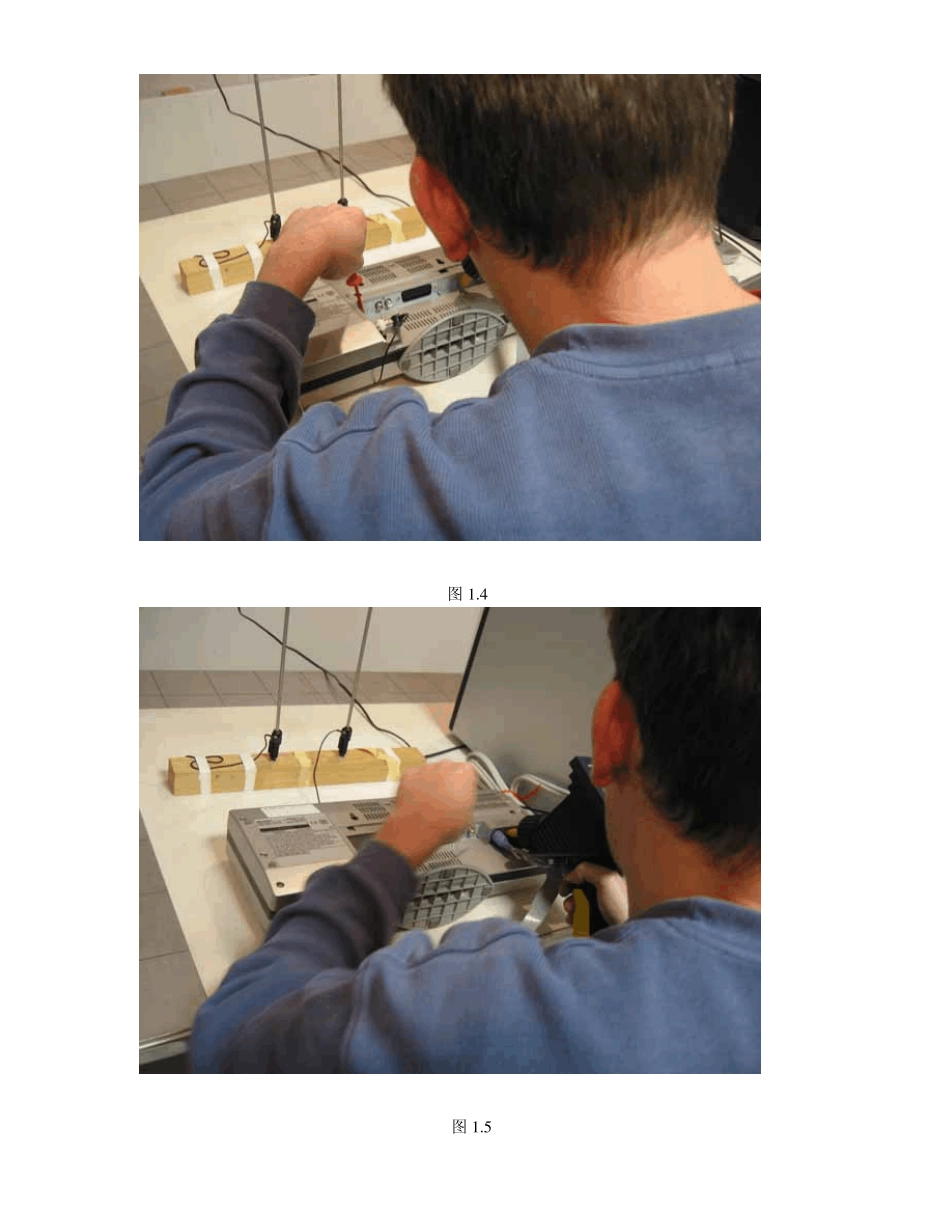

ESD（静电）测试方法图解 一、 接触放电 1、放电对象：金属端子（如AUX 端子，VIDEO 端子，FM 端子外导体，所有的螺钉，裸露在外的金属板等）、可导电的表面（如喷有金属漆的JOG,面板等）、水平金属板、垂直金属板（在对垂直金属板进行放电时，应将被测机器的不同侧面（上，下，左，右）放置在距离垂直金属板10CM 的位置，然后各对垂直金属板放电10 次；对水平金属板放电时，被测机器处于正常摆放位置即可，如图1.11 ~ 图1.18 所示）。 2、放电等级：±4KV (在±4KV 接触放电合格的情况下，还需进行±2KV 等低级别的接触放电，如果仍然合格，才可判定为合格)。 3、判断标准：B 级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。 4、放电方法： a、 放电导线与枪头同时放在被测端子（表面）上，进行连续放电，放电间隔时间应不少于1 秒，如图1.2 ~ 图1.10 所示； b、 先用枪头对被测端子（表面）放电，然后将枪头移开，再用放电导线对被测端子（表面）的电荷导入大地。重复10 次。如图1.1 所示 如a,b 两种测试方法的结果不同，应以恶劣的结果为准。 5、测试模式：CD/DVD/MD/TAPE playback,FM recieving 图1.1 图 1 .2 图 1 .3 图 1 .4 图 1 .5 图 1 .6 图 1 .7 图 1 .8 图 1 .9 图 1 .1 0 图 1 .1 1 图 1 .1 2 图 1 .1 3 图 1 .1 4 图 1 .1 5 图 1 .1 6 图 1 .1 7 图 1 .1 8 二、空气放电 1、放电对象：绝缘表面（朔料表面或其他绝缘表面）。 2、放电等级：±8KV (如在±8KV 有放电现象发生，则还需对有放电现象发生的点进行±6KV，±4KV，±2KV 等低级别测试，如果仍然合格，才可判定为合格)。 3、判断标准：B 级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。 4、放电方法：枪头紧贴绝缘件的表面，绝缘件之间的缝隙滑行，如在某点出现放电现象（可能是对绝缘表面下的非绝缘器件放电），则需对该点放电10 次。（对无放电现象发生的表面，无需进行 10 次放电操作）无需对水平、垂直金属板进行放电操作。 5、测试模式：CD/DVD/MD/TAPE play back,FM receiv ing 图 2.1 图 2 .2 图 2 .3 图 2 .4 图 2 .5 图 2 .6 图 2 .7 图 2 .8 图 2 .9
