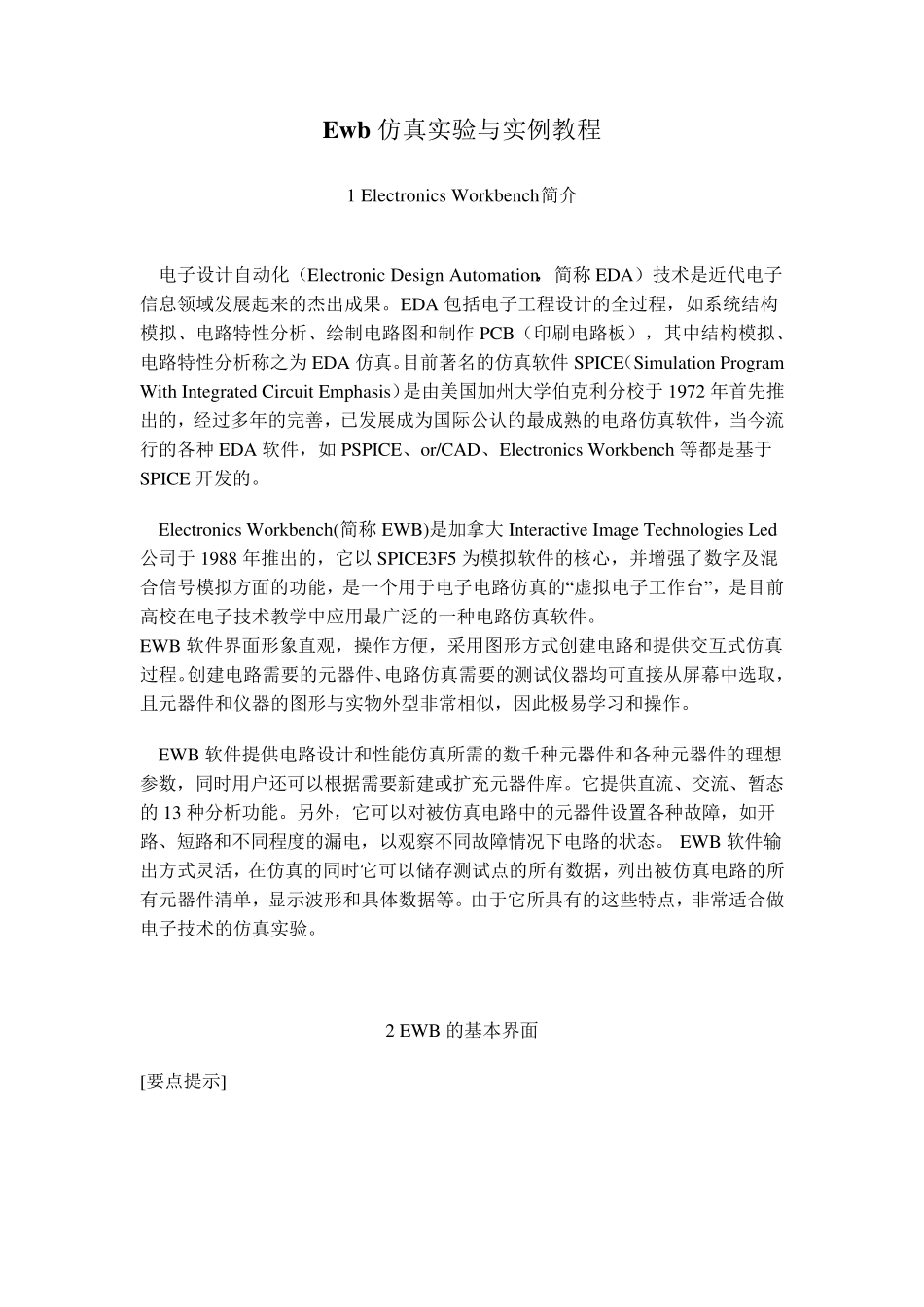

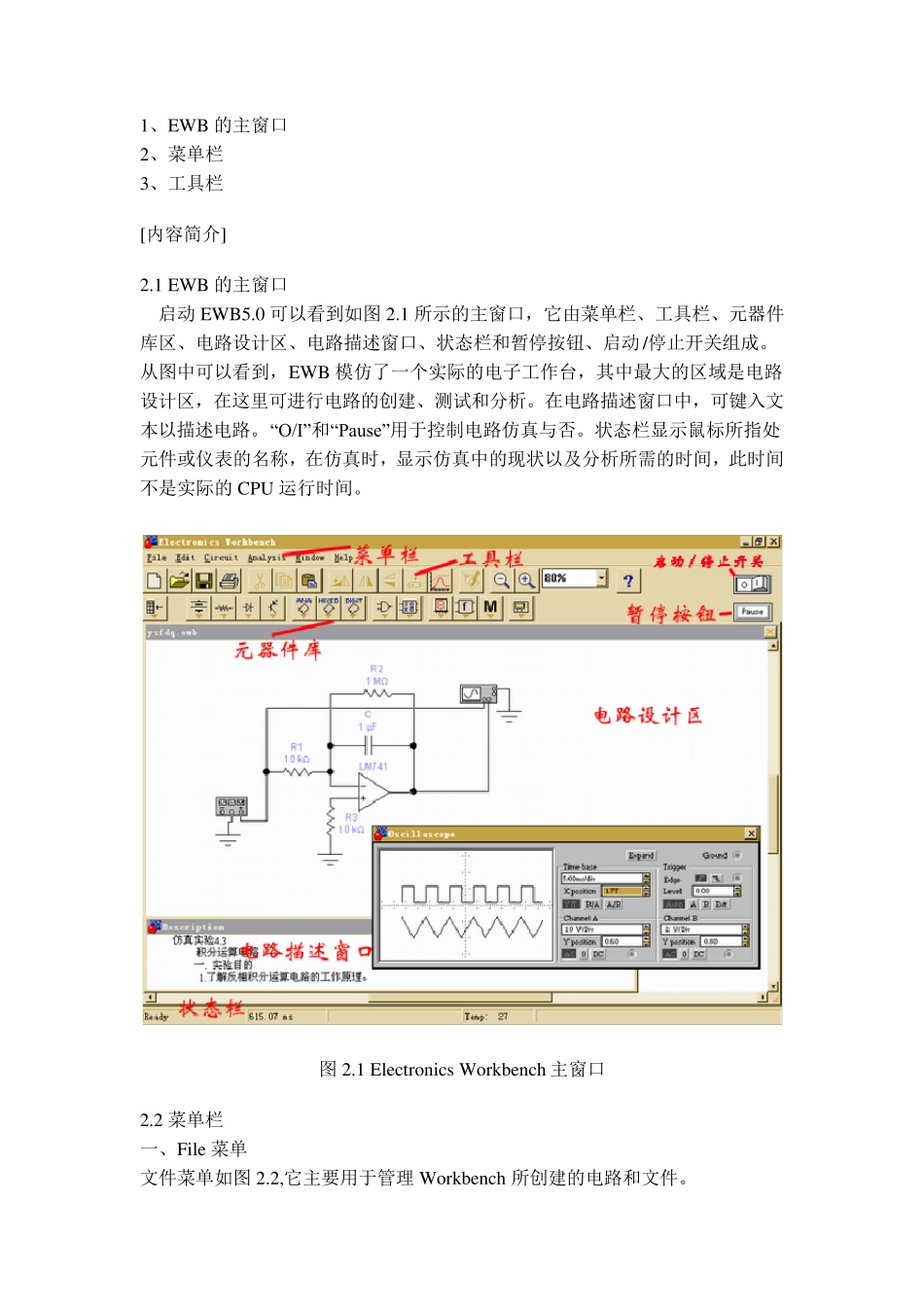

Ew b 仿真实验与实例教程 1 Electronics Workbench简介 电子设计自动化（Electronic Design Au tomation，简称EDA）技术是近代电子信息领域发展起来的杰出成果。EDA 包括电子工程设计的全过程，如系统结构模拟、电路特性分析、绘制电路图和制作 PCB（印刷电路板），其中结构模拟、电路特性分析称之为 EDA 仿真。目前著名的仿真软件 SPICE（Simu lation Program With Integrated Circu it Emphasis）是由美国加州大学伯克利分校于 1972 年首先推出的，经过多年的完善，已发展成为国际公认的最成熟的电路仿真软件，当今流行的各种 EDA 软件，如PSPICE、or/CAD、Electronics Workbench 等都是基于SPICE 开发的。 Electronics Workbench(简称EWB)是加拿大 Interactiv e Image Technologies Led公司于 1988 年推出的，它以 SPICE3F5 为模拟软件的核心，并增强了数字及混合信号模拟方面的功能，是一个用于电子电路仿真的“虚拟电子工作台”，是目前高校在电子技术教学中应用最广泛的一种电路仿真软件。 EWB 软件界面形象直观，操作方便，采用图形方式创建电路和提供交互式仿真过程。创建电路需要的元器件、电路仿真需要的测试仪器均可直接从屏幕中选取，且元器件和仪器的图形与实物外型非常相似，因此极易学习和操作。 EWB 软件提供电路设计和性能仿真所需的数千种元器件和各种元器件的理想参数，同时用户还可以根据需要新建或扩充元器件库。它提供直流、交流、暂态的13 种分析功能。另外，它可以对被仿真电路中的元器件设置各种故障，如开路、短路和不同程度的漏电，以观察不同故障情况下电路的状态。EWB 软件输出方式灵活，在仿真的同时它可以储存测试点的所有数据，列出被仿真电路的所有元器件清单，显示波形和具体数据等。由于它所具有的这些特点，非常适合做电子技术的仿真实验。 2 EWB 的基本界面 [要点提示] 1、EWB 的主窗口 2、菜单栏 3、工具栏 [内容简介] 2.1 EWB 的主窗口 启动 EWB5.0 可以看到如图 2.1 所示的主窗口，它由菜单栏、工具栏、元器件库区、电路设计区、电路描述窗口、状态栏和暂停按钮、启动/停止开关组成。从图中可以看到，EWB 模仿了一个实际的电子工作台，其中最大的区域是电路设计区，在这里可进行电路的创建、测试和分析。在电路描述窗口中，可键入文本以描述电路。“O/I”和“Pause”用于控制电路仿真与否。状态栏显示鼠标所指处元件或仪表的名称，在仿真...
