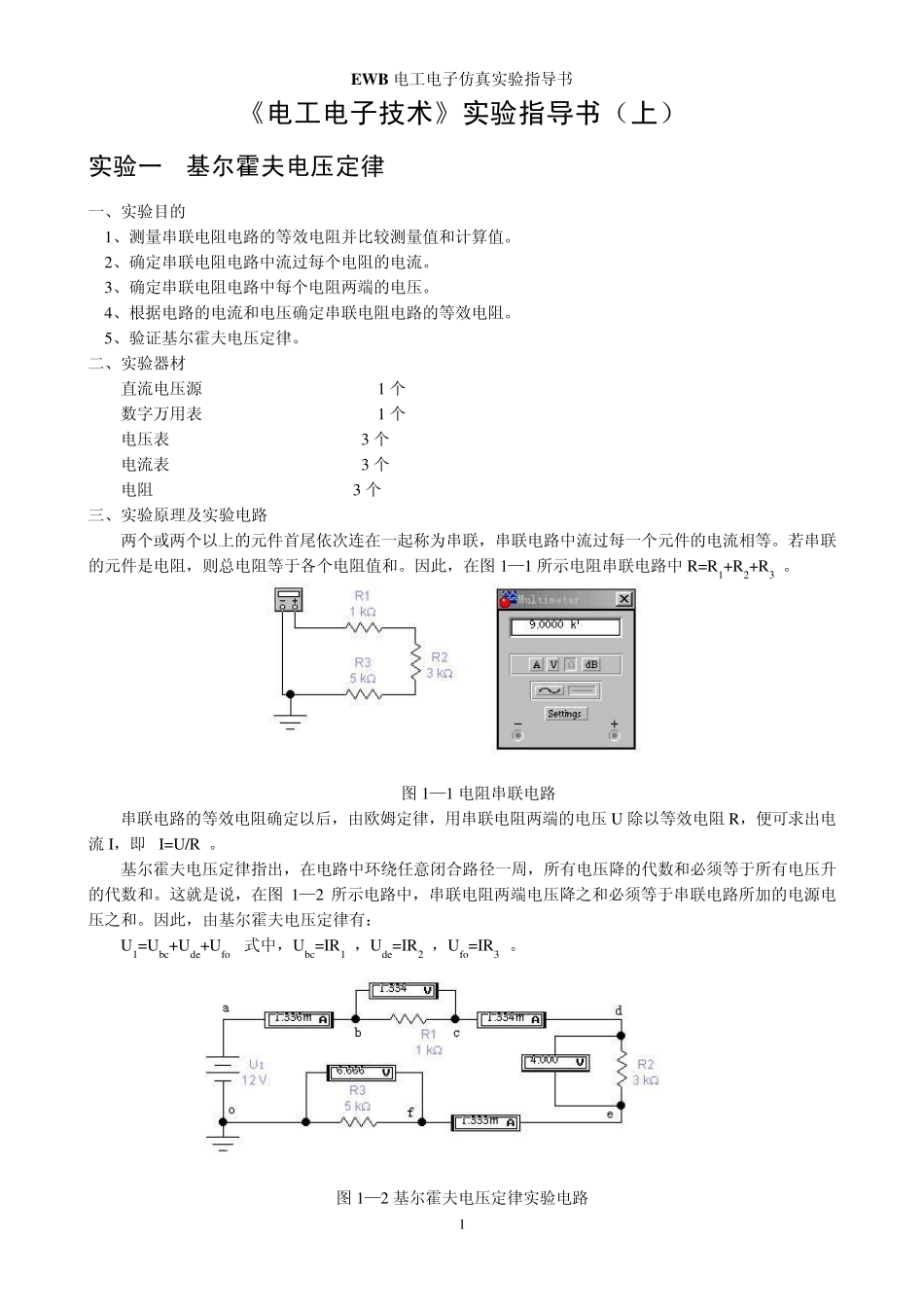

EW B 电工电子仿真实验指导书 1 《电工电子技术》实验指导书（上） 实验一 基尔霍夫电压定律 一、实验目的 1、测量串联电阻电路的等效电阻并比较测量值和计算值。 2、确定串联电阻电路中流过每个电阻的电流。 3、确定串联电阻电路中每个电阻两端的电压。 4、根据电路的电流和电压确定串联电阻电路的等效电阻。 5、验证基尔霍夫电压定律。 二、实验器材 直流电压源 1 个 数字万用表 1 个 电压表 3 个 电流表 3 个 电阻 3 个 三、实验原理及实验电路 两个或两个以上的元件首尾依次连在一起称为串联，串联电路中流过每一个元件的电流相等。若串联的元件是电阻，则总电阻等于各个电阻值和。因此，在图1—1 所示电阻串联电路中R=R1+R2+R3 。 图1—1 电阻串联电路 串联电路的等效电阻确定以后，由欧姆定律，用串联电阻两端的电压U 除以等效电阻R，便可求出电流I，即 I=U/R 。 基尔霍夫电压定律指出，在电路中环绕任意闭合路径一周，所有电压降的代数和必须等于所有电压升的代数和。这就是说，在图1—2 所示电路中，串联电阻两端电压降之和必须等于串联电路所加的电源电压之和。因此，由基尔霍夫电压定律有： U1=Ubc+Ude+Ufo 式中，Ubc=IR1 ，Ude=IR2 ，Ufo=IR3 。 图1—2 基尔霍夫电压定律实验电路 EW B 电工电子仿真实验指导书 2 四、实验步骤 1、建立如图1—1 所示的电阻串联实验电路。 2、用鼠标左键单击仿真电源开关，激活实验电路，用数字万用表测量串联电路的等效电阻 R，记录测量值，并与计算值比较。 3、建立如图1—2 所示的基尔霍夫电压定律实验电路。 4、用鼠标左键单击仿真电源开关，激活实验电路，记录电流 Iab、Icd、Ief 及电压 Ube、Ude、Ufo 。 5、利用等效电阻 R，计算电源电压 U1 和电流 I 。 6、用 R1 两端的电压计算流过电阻 R1 的电流 IR1 。 7、用 R2 两端的电压计算流过电阻 R2 的电流 IR2 。 8、用 R3 两端的电压计算流过电阻 R3 的电流 IR3 。 9、利用电路电流 Iab 和电源电压 U1 计算串联电路的等效电阻 R 。 10、计算电压 Ubc、Ude、Ufo 之和。 五、思考题 1、等效电阻 R 的计算值和测量值比较情况如何？ 2、电源电流的计算值 Iab 与电流测量值比较情况如何？ 3、将电流 Iab、Icd、Ief 相比较可得出什么结论？ 4、电源电压 U1 与 Ubc+Ude+Ufo 有什么关系？这个结果能证实基尔霍夫电压定律吗？ 实验二 ...
