建筑物垂直度标高全高测量记录已填内容

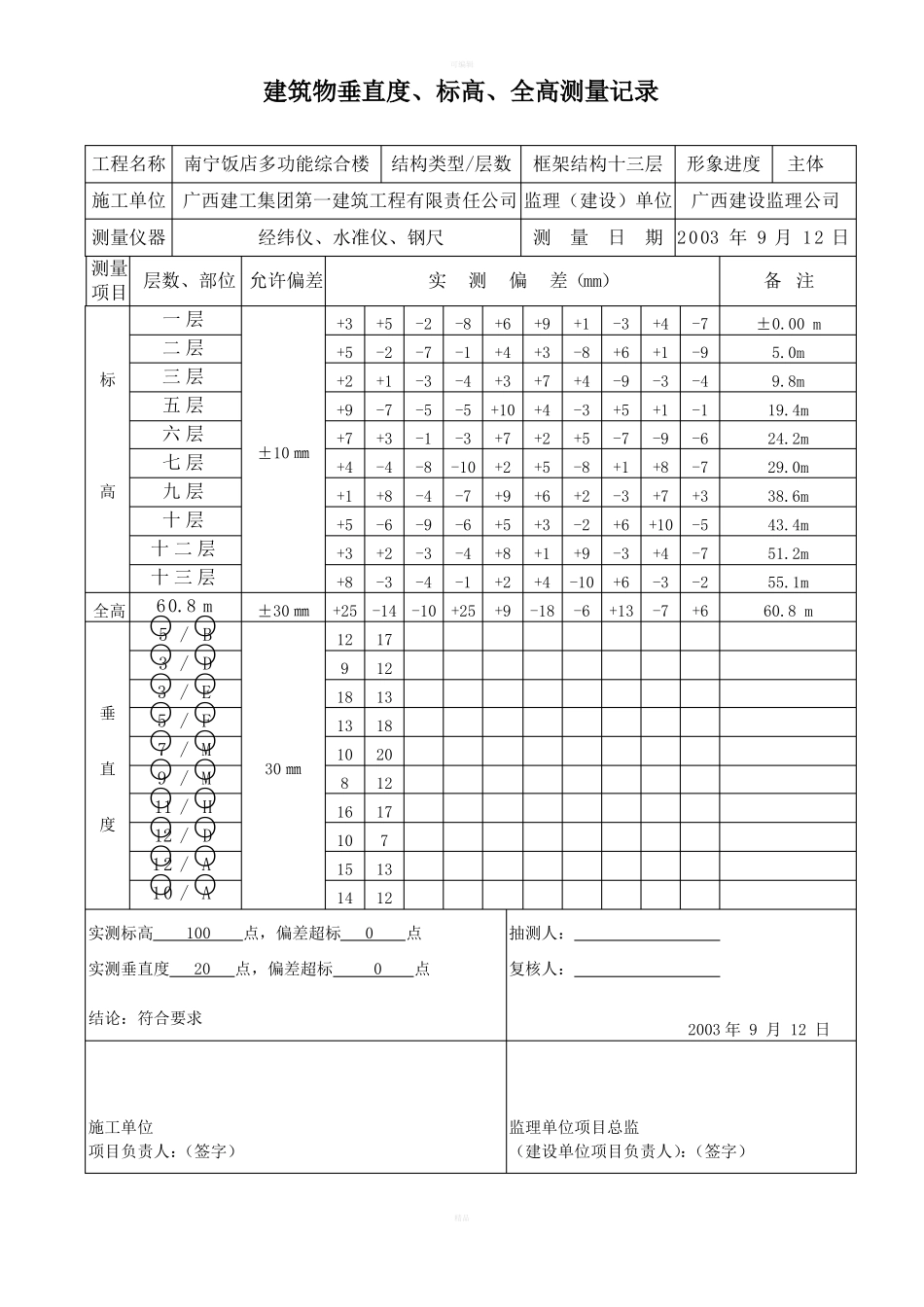

建筑物垂直度标高全高测量记录已填内容_第1页
1/6

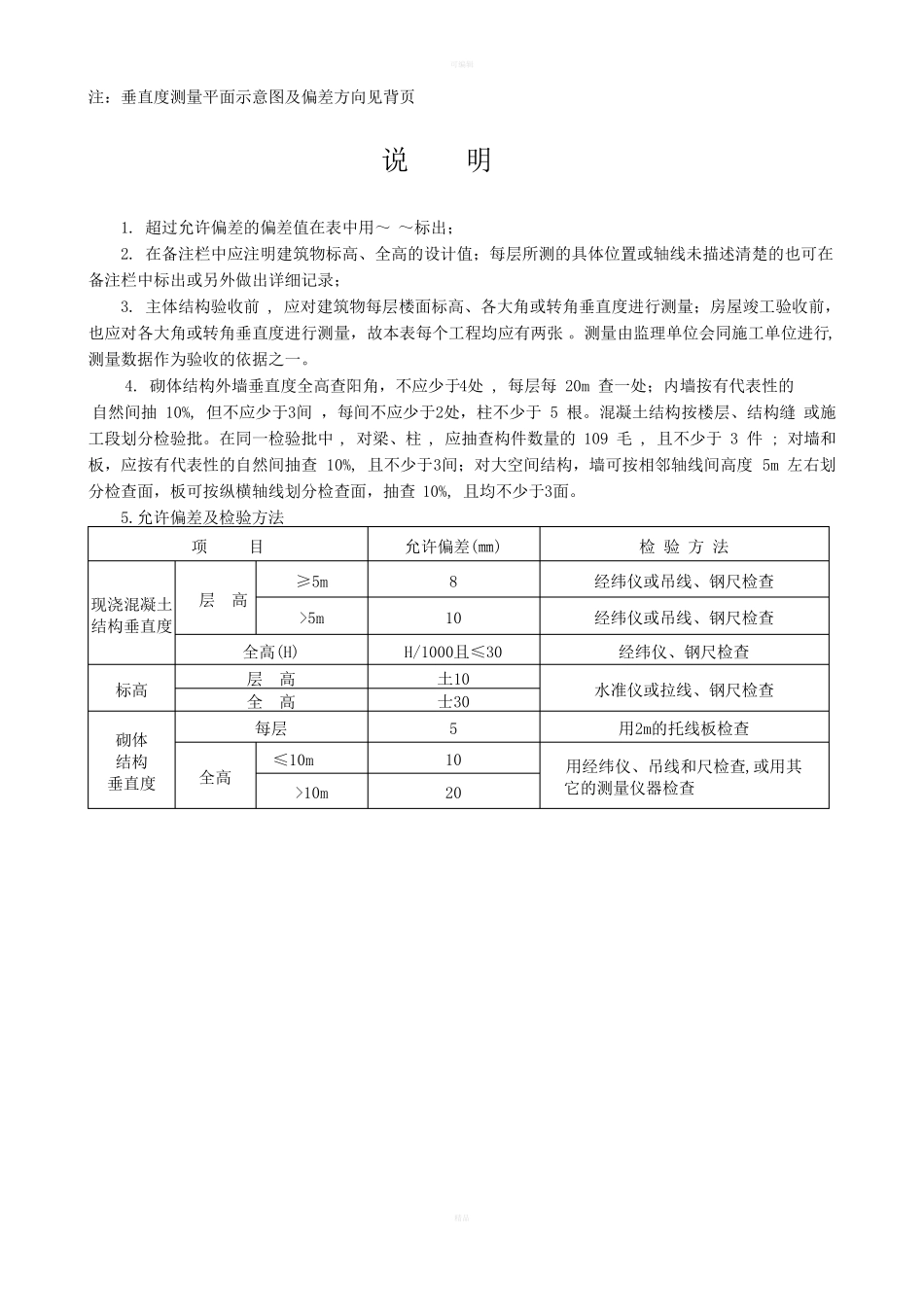

建筑物垂直度标高全高测量记录已填内容_第2页
2/6
建筑物垂直度标高全高测量记录已填内容_第3页
3/6
可编辑建筑物垂直度、标高、全高测量记录工程名称南宁饭店多功能综合楼结构类型/层数框架结构十三层形象进度主体施工单位广西建工集团第一建筑工程有限责任公司 监理(建设)单位广西建设监理公司测量仪器经纬仪、水准仪、钢尺测量日期 2003 年 9 月 12 日备 注+4+1-3+1-9+8+7-7-9-4-1-6-7+3±0.00 m5.0m9.8m19.4m24.2m29.0m38.6m43.4m51.2m55.1m60.8 m测量 层数、部位 允许偏差项目一 层+3二 层+5标高实测偏差(mm)+5-2+1-7+3-4+8-6+2-3-2-7-3-5-1-8-1-4+6+4+3+9+3+7+1-8+4-3+5-8+2-2+9-3+6-9+5-7+1-3三 层五 层六 层七 层九 层十 层十 二 层十 三 层±10 ㎜+2+9+7+4+1+5+3+8±30 ㎜-5+10+4-3+7+2+5+6+3+1-8-10+2-4-9-3-4-7-6-4-1+9+5+8+2+6+10-5-3+4-3-7-2+6+4-10+6全高60.8 m5 /○B○3 /○D○3 /○E○5 /○F○7 /○M○9 /○M○11 /○H○12 /○D○12 /○A○10 /○A○+25-14-10+25+9-18-6+13-712918131712131820121771312垂直度30 ㎜10816101514实测标高 100点,偏差超标 0点实测垂直度 20点,偏差超标 0点结论:符合要求施工单位项目负责人:(签字)抽测人:复核人:2003 年 9 月 12 日监理单位项目总监(建设单位项目负责人):(签字)精品可编辑注:垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用~ ~标出;2. 在备注栏中应注明建筑物标高、全高的设计值;每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录;3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量;房屋竣工验收前,也应对各大角或转角垂直度进行测量,故本表每个工程均应有两张 。测量由监理单位会同施工单位进行,测量数据作为验收的依据之一。4. 砌体结构外墙垂直度全高查阳角,不应少于4处 , 每层每 20m 查一处;内墙按有代表性的自然间抽 10%, 但不应少于3间 ,每间不应少于2处,柱不少于 5 根。混凝土结构按楼层、结构缝 或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板,应按有代表性的自然间抽查 10%, 且不少于3间;对大空间结构,墙可按相邻轴线间高度 5m 左右划分检查面,板可按纵横轴线划分检查面,抽查 10%, 且均不少于3面。5.允许偏差及检验方法项目现浇混凝土层高结构垂直度≥5m>5m允许偏差(㎜)810H/1000且≤30土10士3051020检 验 方...
