开闭所施工组织设计

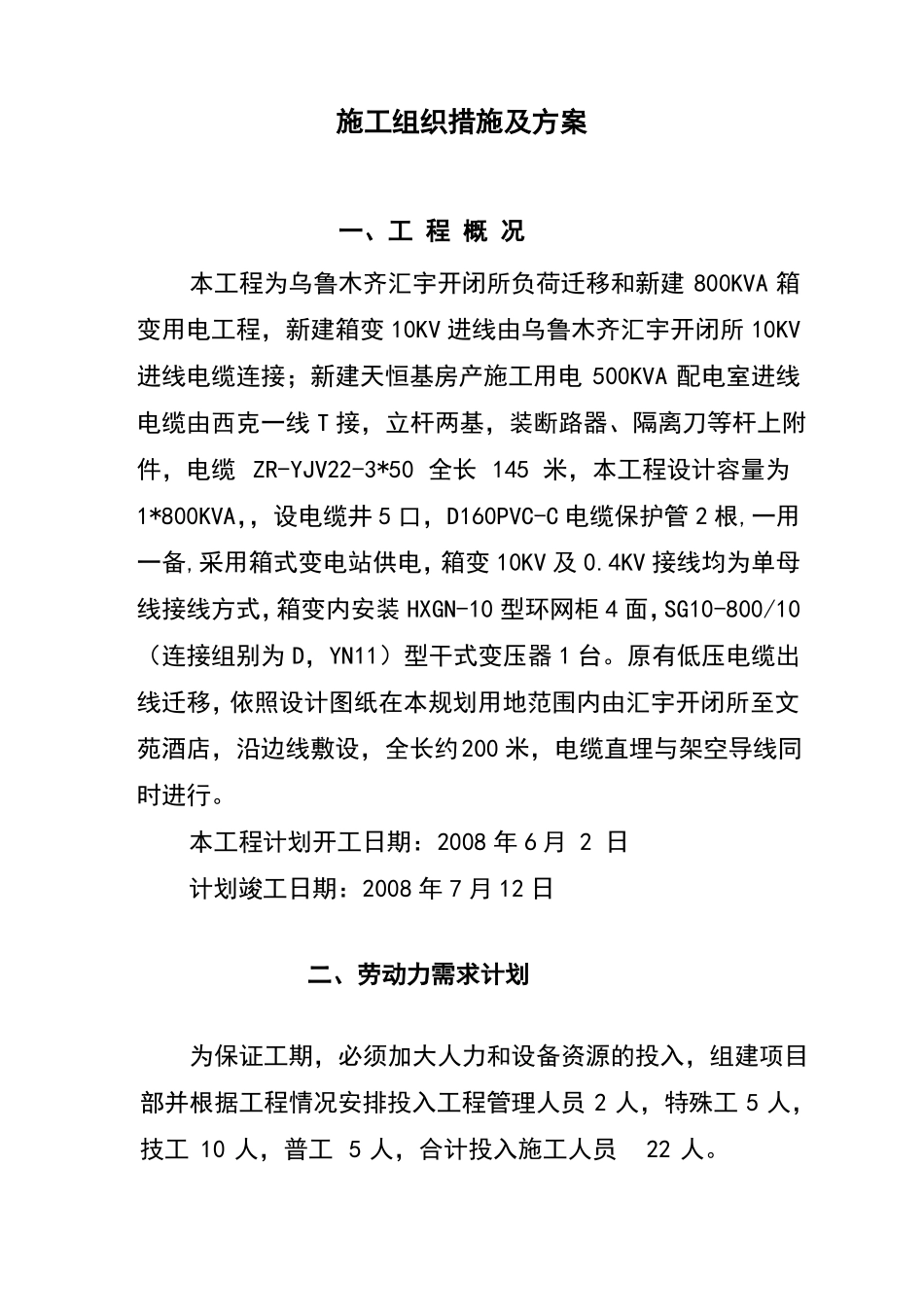

开闭所施工组织设计_第1页
1/20

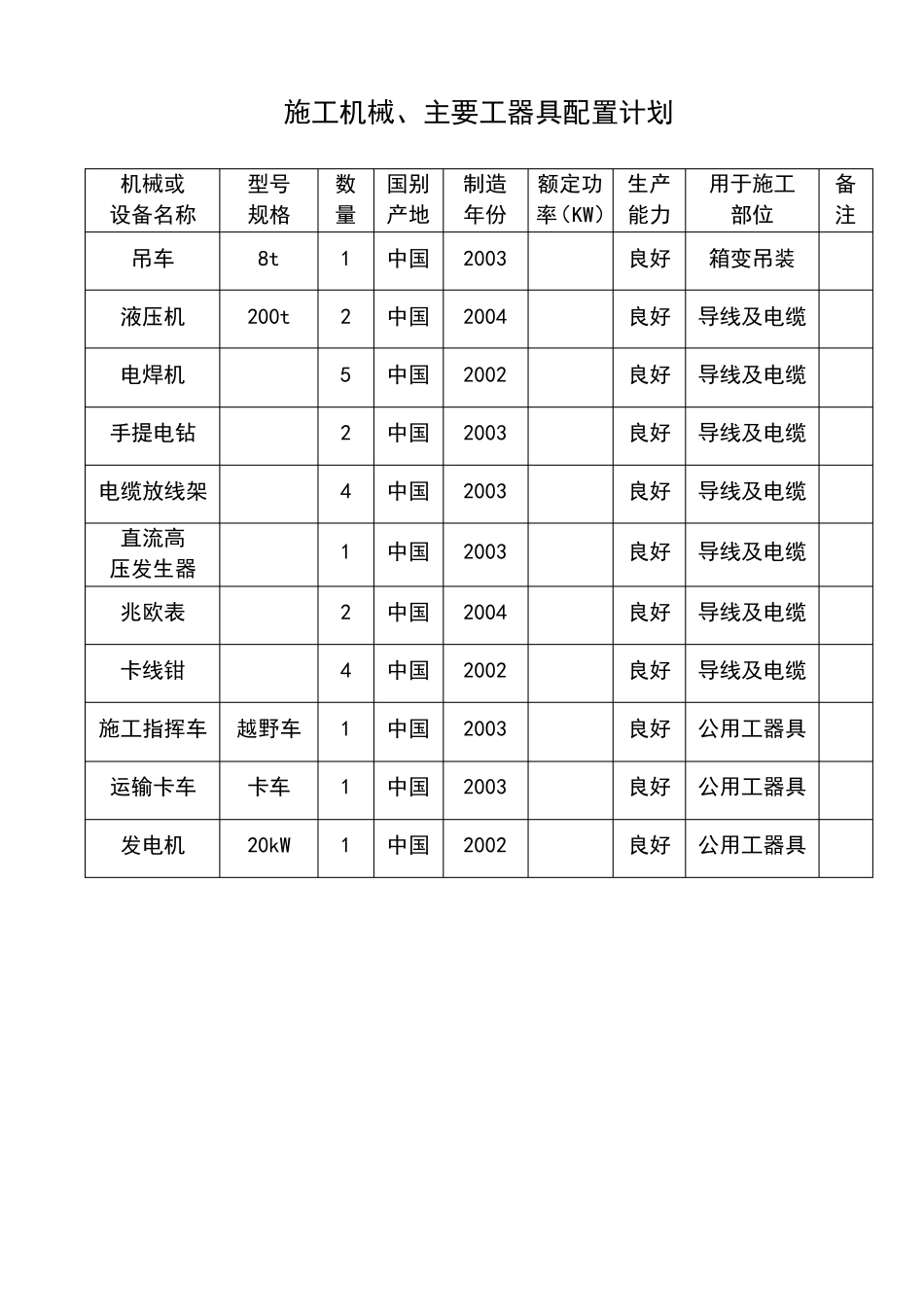

开闭所施工组织设计_第2页
2/20

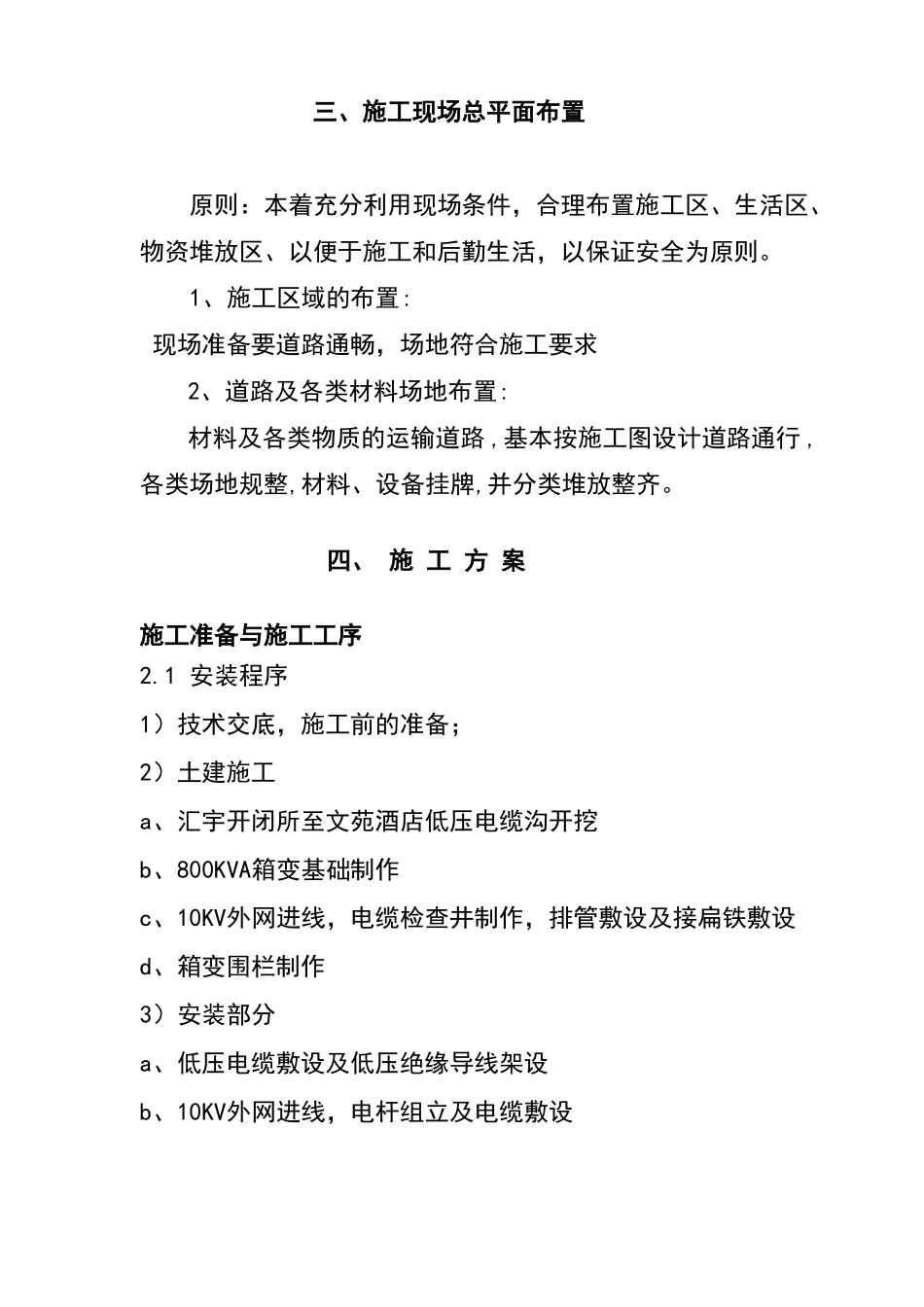

开闭所施工组织设计_第3页
3/20
施工组织措施及方案一、工 程 概 况本工程为乌鲁木齐汇宇开闭所负荷迁移和新建 800KVA 箱变用电工程,新建箱变 10KV 进线由乌鲁木齐汇宇开闭所 10KV进线电缆连接;新建天恒基房产施工用电 500KVA 配电室进线电缆由西克一线 T 接,立杆两基,装断路器、隔离刀等杆上附件,电缆 ZR-YJV22-3*50 全长 145 米,本工程设计容量为1*800KVA,,设电缆井 5 口,D160PVC-C 电缆保护管 2 根,一用一备,采用箱式变电站供电,箱变 10KV 及 0.4KV 接线均为单母线接线方式,箱变内安装 HXGN-10 型环网柜 4 面,SG10-800/10(连接组别为 D,YN11)型干式变压器 1 台。原有低压电缆出线迁移,依照设计图纸在本规划用地范围内由汇宇开闭所至文苑酒店,沿边线敷设,全长约200 米,电缆直埋与架空导线同时进行。本工程计划开工日期:2008 年 6 月 2 日计划竣工日期:2008 年 7 月 12 日二、劳动力需求计划为保证工期,必须加大人力和设备资源的投入,组建项目部并根据工程情况安排投入工程管理人员 2 人,特殊工 5 人,技工 10 人,普工 5 人,合计投入施工人员22 人。施工机械、主要工器具配置计划机械或设备名称吊车液压机电焊机手提电钻电缆放线架直流高压发生器兆欧表卡线钳型号规格8t200t数国别量产地12524124111中国中国中国中国中国中国中国中国中国中国中国制造额定功生产年份率(KW) 能力20032004200220032003200320042002200320032002良好用于施工部位备注箱变吊装良好导线及电缆良好导线及电缆良好导线及电缆良好导线及电缆良好导线及电缆良好导线及电缆良好导线及电缆良好公用工器具良好公用工器具良好公用工器具施工指挥车越野车运输卡车发电机卡车20kW三、施工现场总平面布置原则:本着充分利用现场条件,合理布置施工区、生活区、物资堆放区、以便于施工和后勤生活,以保证安全为原则。1、施工区域的布置:现场准备要道路通畅,场地符合施工要求2、道路及各类材料场地布置:材料及各类物质的运输道路 ,基本按施工图设计道路通行 ,各类场地规整,材料、设备挂牌,并分类堆放整齐。四、 施 工 方 案施工准备与施工工序2.1 安装程序1)技术交底,施工前的准备;2)土建施工a、汇宇开闭所至文苑酒店低压电缆沟开挖b、800KVA箱变基础制作c、10KV外网进线,电缆检查井制作,排管敷设及接扁铁敷设d、箱变围栏制作3)安装部分a、低压电缆敷设及低压绝缘导线架设b、10KV外网进线,电杆组立及电缆敷设c、...
