形位公差知识全集

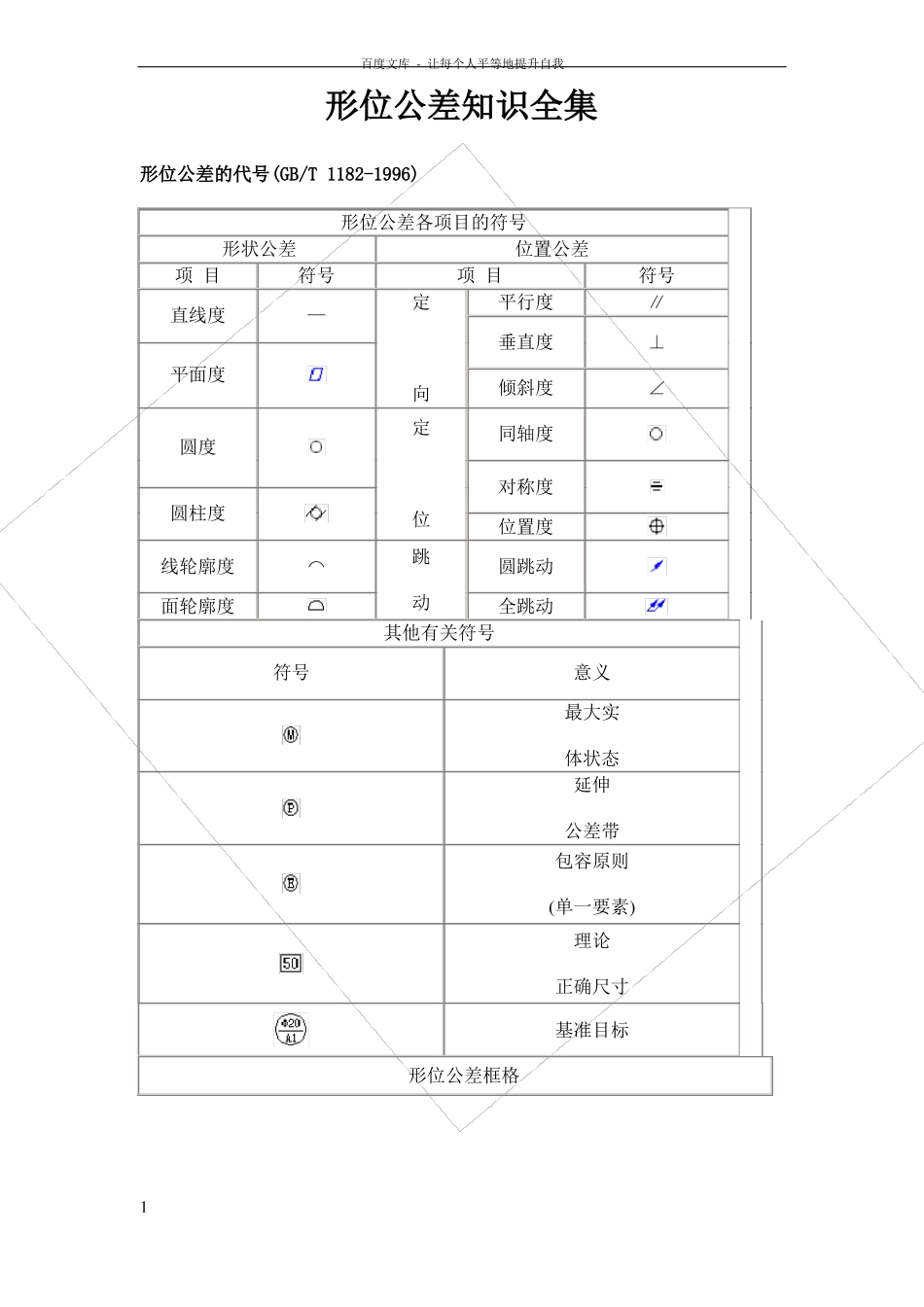

形位公差知识全集_第1页
1/16

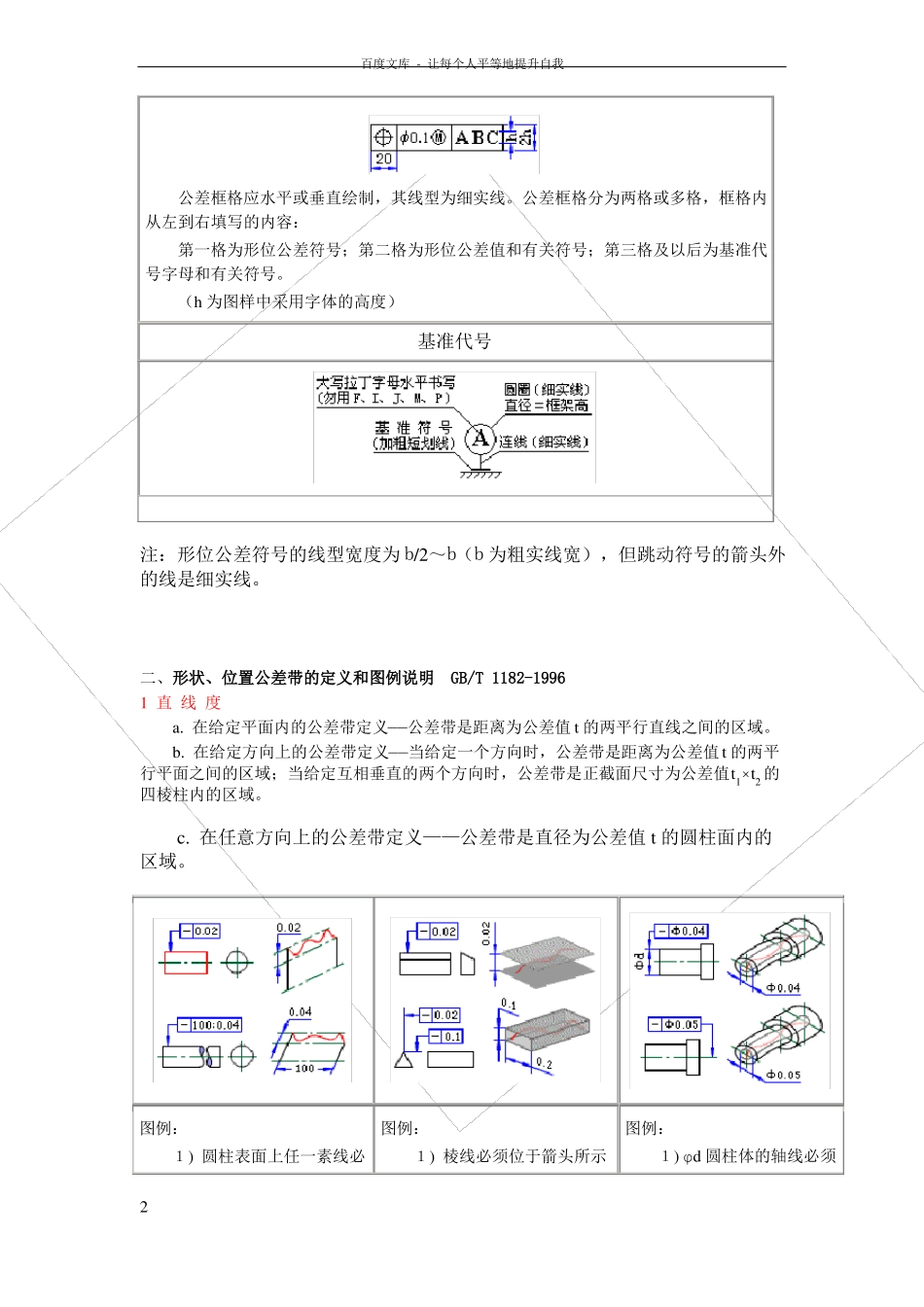

形位公差知识全集_第2页
2/16

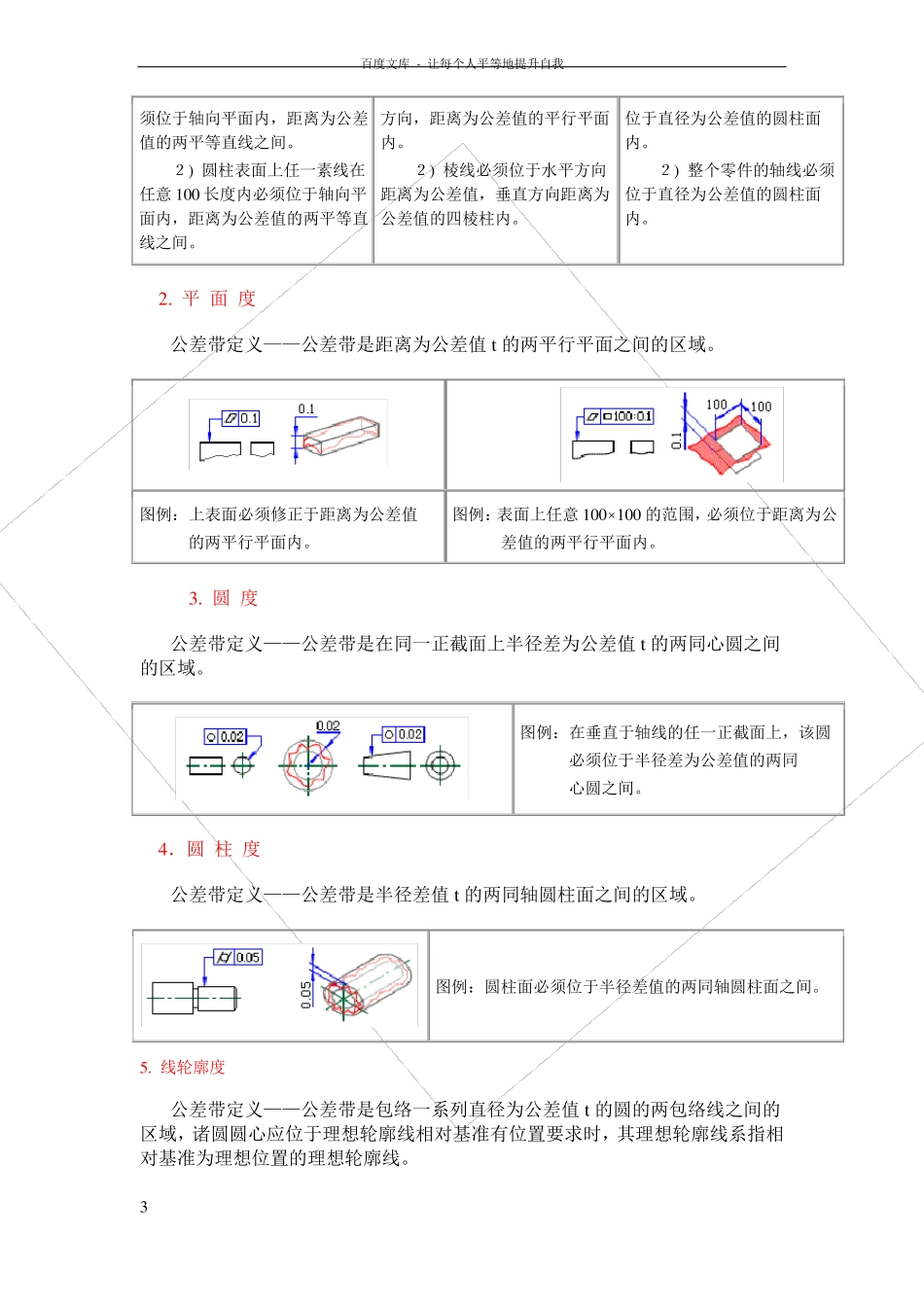

形位公差知识全集_第3页
3/16
百度文库 - 让每个人平等地提升自我形位公差知识全集形位公差的代号(GB/T 1182-1996)形位公差各项目的符号形状公差位置公差项 目符号项 目定平行度直线度—垂直度平面度向定圆度圆柱度线轮廓度面轮廓度⌒位跳动倾斜度同轴度对称度位置度圆跳动符号∥⊥∠全跳动其他有关符号意义最大实符号体状态延伸公差带包容原则(单一要素)理论正确尺寸形位公差框格基准目标1百度文库 - 让每个人平等地提升自我公差框格应水平或垂直绘制,其线型为细实线。公差框格分为两格或多格,框格内从左到右填写的内容:第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。(h 为图样中采用字体的高度)基准代号注:形位公差符号的线型宽度为 b/2~b(b 为粗实线宽),但跳动符号的箭头外的线是细实线。二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直 线 度a. 在给定平面内的公差带定义——公差带是距离为公差值 t 的两平行直线之间的区域。b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值 t 的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2 的四棱柱内的区域。c. 在任意方向上的公差带定义——公差带是直径为公差值 t 的圆柱面内的区域。图例:图例:图例:1) 圆柱表面上任一素线必1) 棱线必须位于箭头所示21) φd 圆柱体的轴线必须百度文库 - 让每个人平等地提升自我须位于轴向平面内,距离为公差 方向,距离为公差值的平行平面位于直径为公差值的圆柱面值的两平等直线之间。内。内。2) 圆柱表面上任一素线在2) 棱线必须位于水平方向2) 整个零件的轴线必须任意 100 长度内必须位于轴向平 距离为公差值,垂直方向距离为位于直径为公差值的圆柱面面内,距离为公差值的两平等直 公差值的四棱柱内。内。线之间。2. 平 面 度公差带定义——公差带是距离为公差值 t 的两平行平面之间的区域。图例:上表面必须修正于距离为公差值的两平行平面内。图例:表面上任意 100×100 的范围,必须位于距离为公差值的两平行平面内。3. 圆 度公差带定义——公差带是在同一正截面上半径差为公差值 t 的两同心圆之间的区域。图例:在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值的两同心圆之间。4.圆 柱 度公差带定义——公差带是半径差值 t 的两同轴圆柱面之间的区域。图例:圆柱面必须位于半径...
