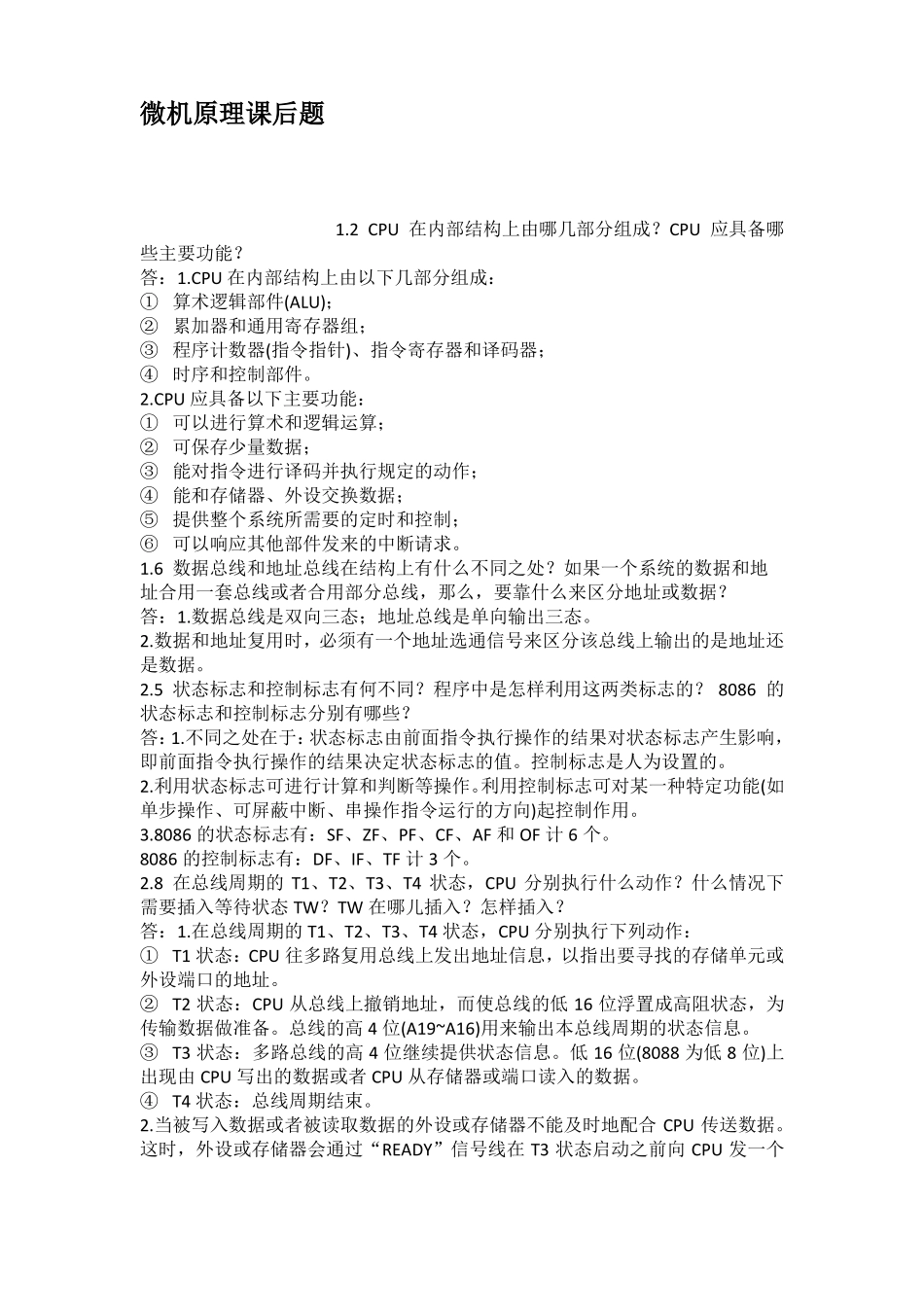

微机原理课后题

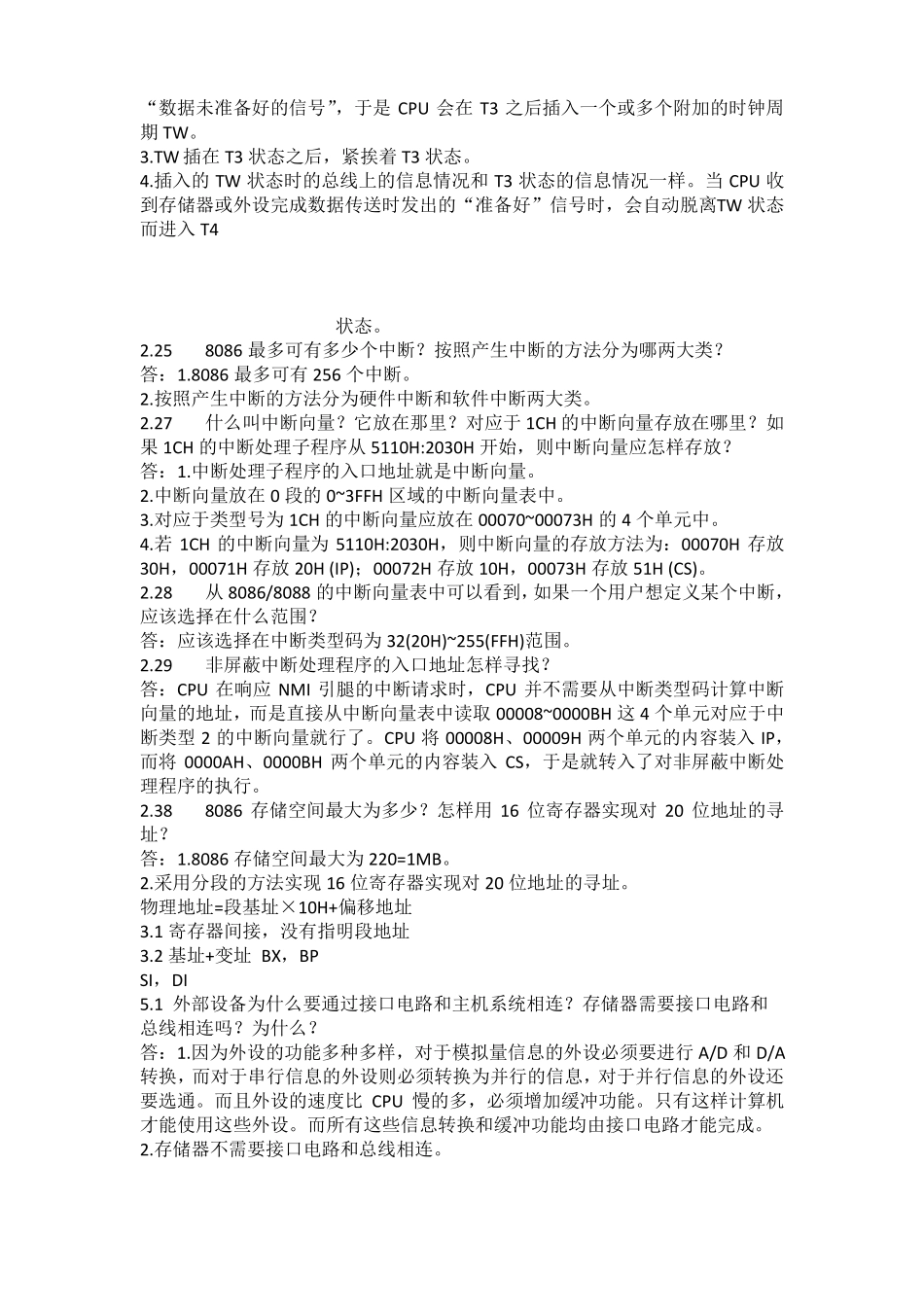

微机原理课后题1.2 CPU 在内部结构上由哪几部分组成？CPU 应具备哪些主要功能？答：1.CPU 在内部结构上由以下几部分组成：① 算术逻辑部件(ALU)；② 累加器和通用寄存器组；③ 程序计数器(指令指针)、指令寄存器和译码器；④ 时序和控制部件。2.CPU 应具备以下主要功能：① 可以进行算术和逻辑运算；② 可保存少量数据；③ 能对指令进行译码并执行规定的动作；④ 能和存储器、外设交换数据；⑤ 提供整个系统所需要的定时和控制；⑥ 可以响应其他部件发来的中断请求。1.6 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一套总线或者合用部分总线，那么，要靠什么来区分地址或数据？答：1.数据总线是双向三态；地址总线是单向输出三态。2.数据和地址复用时，必须有一个地址选通信号来区分该总线上输出的是地址还是数据。2.5 状态标志和控制标志有何不同？程序中是怎样利用这两类标志的？ 8086 的状态标志和控制标志分别有哪些？答：1.不同之处在于：状态标志由前面指令执行操作的结果对状态标志产生影响，即前面指令执行操作的结果决定状态标志的值。控制标志是人为设置的。2.利用状态标志可进行计算和判断等操作。利用控制标志可对某一种特定功能(如单步操作、可屏蔽中断、串操作指令运行的方向)起控制作用。3.8086 的状态标志有：SF、ZF、PF、CF、AF 和 OF 计 6 个。8086 的控制标志有：DF、IF、TF 计 3 个。2.8 在总线周期的 T1、T2、T3、T4 状态，CPU 分别执行什么动作？什么情况下需要插入等待状态 TW？TW 在哪儿插入？怎样插入？答：1.在总线周期的 T1、T2、T3、T4 状态，CPU 分别执行下列动作：① T1 状态：CPU 往多路复用总线上发出地址信息，以指出要寻找的存储单元或外设端口的地址。② T2 状态：CPU 从总线上撤销地址，而使总线的低 16 位浮置成高阻状态，为传输数据做准备。总线的高 4 位(A19~A16)用来输出本总线周期的状态信息。③ T3 状态：多路总线的高 4 位继续提供状态信息。低 16 位(8088 为低 8 位)上出现由 CPU 写出的数据或者 CPU 从存储器或端口读入的数据。④ T4 状态：总线周期结束。2.当被写入数据或者被读取数据的外设或存储器不能及时地配合 CPU 传送数据。这时，外设或存储器会通过“READY”信号线在 T3 状态启动之前向 CPU 发一个“数据未准备好的信号”，于是 CPU 会在 T3 之后插入一个或多个附加的时钟周期 TW...
