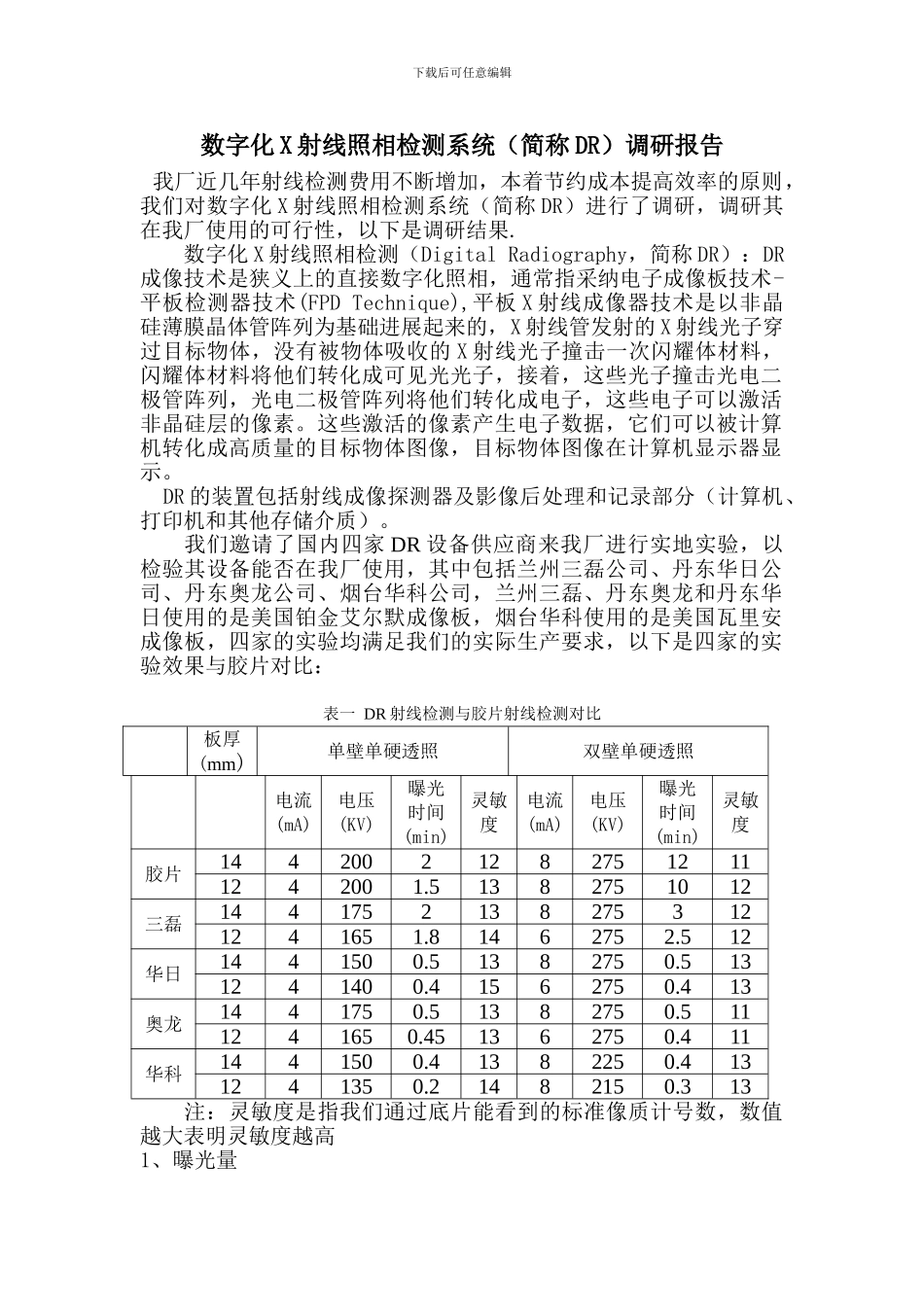

数字成像DR设备调研报告

下载后可任意编辑数字化 X 射线照相检测系统（简称 DR）调研报告 我厂近几年射线检测费用不断增加，本着节约成本提高效率的原则，我们对数字化 X 射线照相检测系统（简称 DR）进行了调研，调研其在我厂使用的可行性，以下是调研结果. 数字化 X 射线照相检测（Digital Radiography，简称 DR）：DR成像技术是狭义上的直接数字化照相，通常指采纳电子成像板技术-平板检测器技术(FPD Technique),平板 X 射线成像器技术是以非晶硅薄膜晶体管阵列为基础进展起来的，X 射线管发射的 X 射线光子穿过目标物体，没有被物体吸收的 X 射线光子撞击一次闪耀体材料，闪耀体材料将他们转化成可见光光子，接着，这些光子撞击光电二极管阵列，光电二极管阵列将他们转化成电子，这些电子可以激活非晶硅层的像素。这些激活的像素产生电子数据，它们可以被计算机转化成高质量的目标物体图像，目标物体图像在计算机显示器显示。 DR 的装置包括射线成像探测器及影像后处理和记录部分（计算机、打印机和其他存储介质）。我们邀请了国内四家 DR 设备供应商来我厂进行实地实验，以检验其设备能否在我厂使用，其中包括兰州三磊公司、丹东华日公司、丹东奥龙公司、烟台华科公司，兰州三磊、丹东奥龙和丹东华日使用的是美国铂金艾尔默成像板，烟台华科使用的是美国瓦里安成像板，四家的实验均满足我们的实际生产要求，以下是四家的实验效果与胶片对比：表一 DR 射线检测与胶片射线检测对比板厚(mm)单壁单硬透照双壁单硬透照电流(mA)电压(KV)曝光时间(min)灵敏度电流(mA)电压(KV)曝光时间(min)灵敏度胶片144200212827512111242001.51382751012三磊14417521382753121241651.81462752.512华日1441500.51382750.5131241400.41562750.413奥龙1441750.51382750.5111241650.451362750.411华科1441500.41382250.4131241350.21482150.313注：灵敏度是指我们通过底片能看到的标准像质计号数，数值越大表明灵敏度越高1、曝光量下载后可任意编辑 我们在板厚 14mm 的产品上进行双壁单影检测试验，DR 检测与使用底片进行射线检测所需电压、电流一样，但是曝光时间却大幅降低，为我们检测节约了大量的时间，在进行单壁单影检测时 DR 系统还可以大幅降低电压，从而提高了射线检测设备的使用寿命，从曝光量各个参数（电流、电压、曝光时间）上来看，DR 系统与胶片比较有较大优势。2、灵敏度 我们评定射线检测灵敏度是根据 JB/T 4730《射线检测》要求使用标准...
