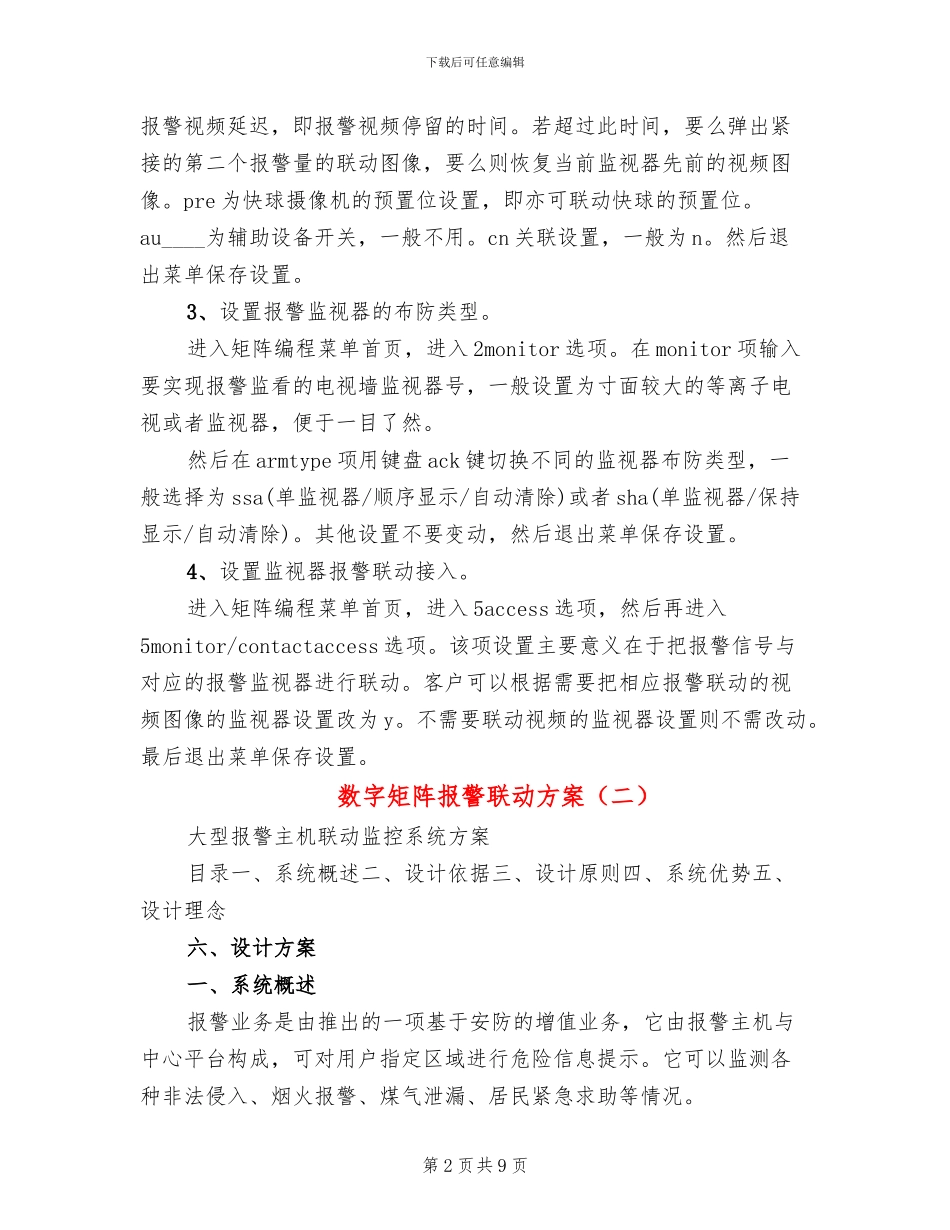

下载后可任意编辑数字矩阵报警联动方案(与报警接口单元 v2431____报警信号联动)在调试矩阵报警联动之前，我们首先对英飞拓矩阵的键盘操作、矩阵结构以及矩阵编程设置要一定的了解和掌握。既然是报警联动，当然要配置相关的报警信号接入设备，英飞拓的报警接口单元v2431____就提供了一个很好的接入平台。所谓报警联动，即报警视频联动，亦就是当前端某报警信号被非法侵入触发后，当即把报警信号传给监控中心的报警接入设备，该设备再通过 232 串口把报警信号传入矩阵。然后通过对矩阵的报警联动设置，可以在监控中心电视墙的某个监视器上，把该报警信号的相关视频图像弹出来，以便即刻监察报警现场的实时状况。现将矩阵报警联动调节过程作个简单细要的说明：1、连接报警接入设备 v2431____。用 rj45 接口的串口线一端接 v2431____的 output 口，另一端接入英飞拓矩阵未用的 232 串口。假如是多台 v2431____级联使用的话，则用串口线将第一台 v2431____的 input 端口与下一台 v2431____的output 端口连接，并把第二台 v2431____的报警地址码拨成第二组。v2431____可以根据客户前端报警设备的属性设置为常开或者常闭报警接入信号。同时进入矩阵编程菜单首页，进入 4ports 选项，在 port 项输入v2431____接入矩阵的 232 串口号，再把 portuse 项当前的 keyboard 属性用键盘的 ack 键切换到 alarm 属性。退出菜单即可保存设置。2、设置报警信号与摄像机联动。进入矩阵编程菜单首页，进入 1system 选项，然后再进入 5setalarmcontacts 选项，该页设置为报警信号与摄像机的联动设置。acn 为报警序号，即 v2431____的报警输入号。cam 为相应的摄像机号，即矩阵的摄像机输入号，客户可以根据实际现场情况进行设置。dwl 为第 1 页共 9 页下载后可任意编辑报警视频延迟，即报警视频停留的时间。若超过此时间，要么弹出紧接的第二个报警量的联动图像，要么则恢复当前监视器先前的视频图像。pre 为快球摄像机的预置位设置，即亦可联动快球的预置位。au____为辅助设备开关，一般不用。cn 关联设置，一般为 n。然后退出菜单保存设置。3、设置报警监视器的布防类型。进入矩阵编程菜单首页，进入 2monitor 选项。在 monitor 项输入要实现报警监看的电视墙监视器号，一般设置为寸面较大的等离子电视或者监视器，便于一目了然。然后在 armtype 项用键盘 ack 键切换不同的监视器布防类型，一般选择为 ssa(单监...
