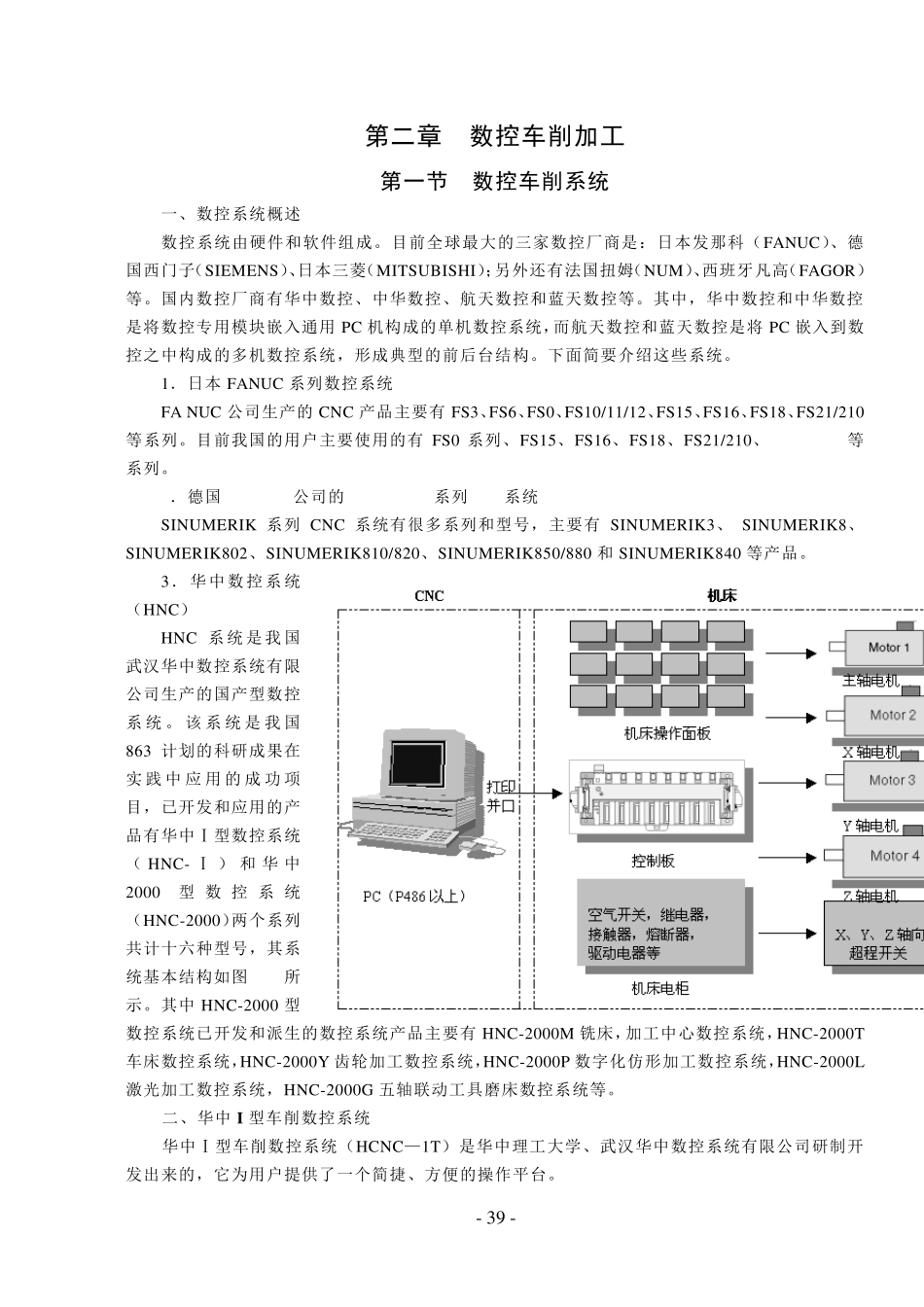

- 39 - 第二章 数控车削加工 第一节 数控车削系统 一、数控系统概述 数控系统由硬件和软件组成。目前全球最大的三家数控厂商是:日本发那科(FANUC)、德国西门子(SIEMENS)、日本三菱(MITSUBISHI);另外还有法国扭姆(NU M)、西班牙凡高(FAGOR)等。国内数控厂商有华中数控、中华数控、航天数控和蓝天数控等。其中,华中数控和中华数控是将数控专用模块嵌入通用 PC 机构成的单机数控系统,而航天数控和蓝天数控是将 PC 嵌入到数控之中构成的多机数控系统,形成典型的前后台结构。下面简要介绍这些系统。 1.日本 FANUC 系列数控系统 FA NUC 公司生产的 CNC 产品主要有 FS3、FS6、FS0、FS10/11/12、FS15、FS16、FS18、FS21/210等系列。目前我国的用户主要使用的有 FS0 系列、FS15、FS16、FS18、FS21/210、FANUC 0i等系列。 2.德国 SIEMENS公司的 SINUMERIK系列 CNC系统 SINUMERIK 系列 CNC 系统有很多系列和型号,主要有 SINUMERIK3、 SINUMERIK8、SINUMERIK802、SINUMERIK810/820、SINUMERIK850/880 和 SINUMERIK840 等产品。 3.华中数控系 统(HNC) HNC 系 统 是 我 国武汉华中数控系统有限公司生产的国产型数控系 统 。 该 系 统 是 我 国863 计划的科研成果在实 践 中 应 用 的 成 功 项目,已开发和应用的产品有华中Ⅰ型数控系统( HNC- Ⅰ ) 和 华 中2000型 数 控 系 统(HNC-2000)两个系列共计十六种型号,其系统基本结构如图2-1所示。其中 HNC-2000 型数控系统已开发和派生的数控系统产品主要有 HNC-2000M 铣床,加工中心数控系统,HNC-2000T车床数控系统,HNC-2000Y 齿轮加工数控系统,HNC-2000P 数字化仿形加工数控系统,HNC-2000L激光加工数控系统,HNC-2000G 五轴联动工具磨床数控系统等。 二、华中 I 型车削数控系统 华中Ⅰ型车削数控系统(HCNC—1T)是华中理工大学、武汉华中数控系统有限公司研制开发出来的,它为用户提供了一个简捷、方便的操作平台。 图2-1 HCNC—1 数控系统结构框图 - 40 - 1.CNC系统的结构与启动 (1)CNC 系统的结构 如图2-1 所示,有关说明如下: ①对于HCNC—1T 系统,图2-1 中无 Y 轴驱动(Y 轴电机)。 ②系统用中文 CRT 显示,具有很好的人——机界面。 ③3.5 英寸软盘可用于保存或调入加工程序。 ④通讯接口可用于系统集成化、联网、数据输入、输出、远程诊断等。 ⑤ 标 准...
