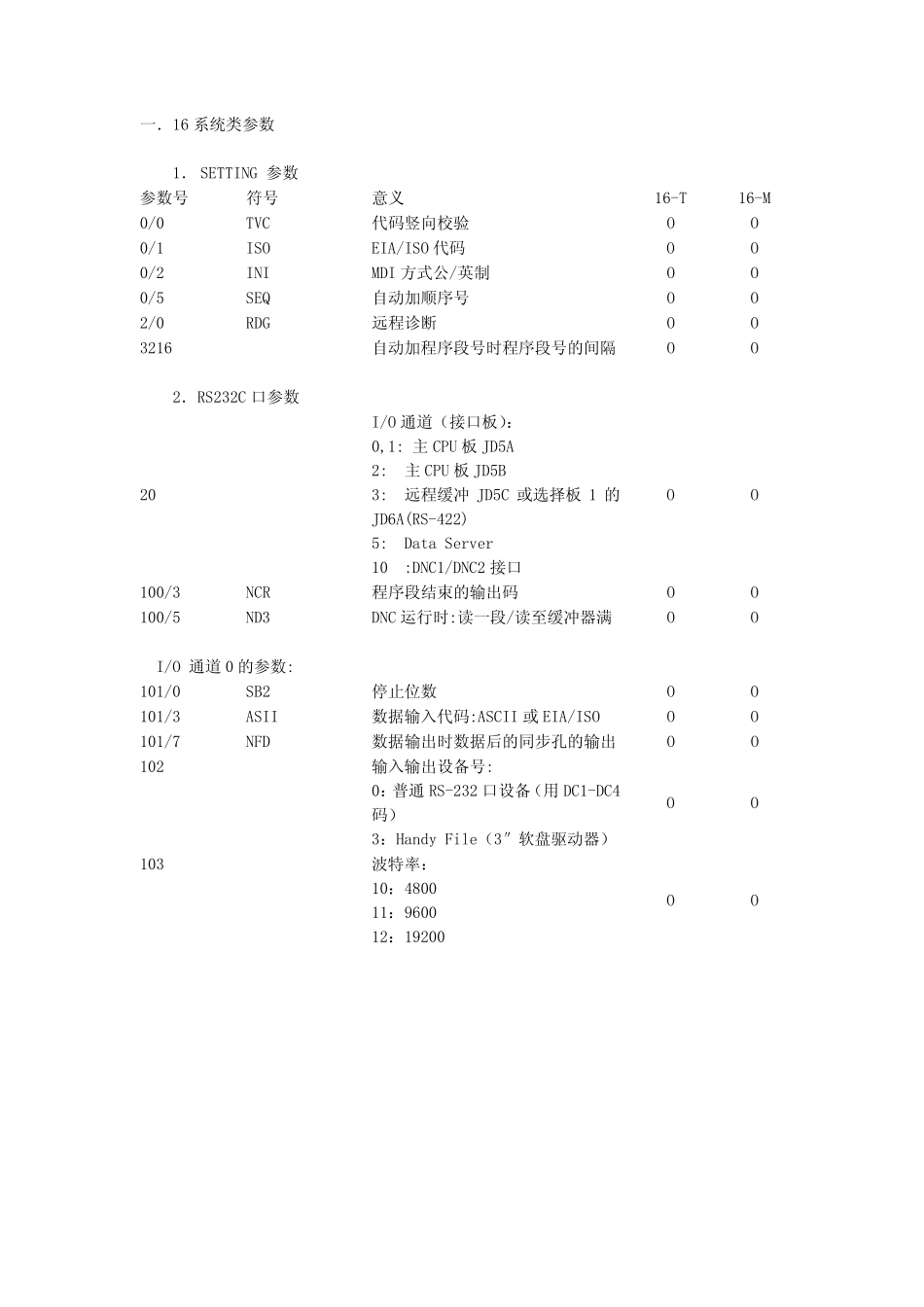

一．16 系统类参数 1． SETTING 参数 参数号 符号 意义 16-T 16-M 0/0 TVC 代码竖向校验 O O 0/1 ISO EIA/ISO 代码 O O 0/2 INI MDI 方式公/英制 O O 0/5 SEQ 自动加顺序号 O O 2/0 RDG 远程诊断 O O 3216 自动加程序段号时程序段号的间隔 O O 2．RS232C 口参数 20 I/O 通道（接口板）： 0,1: 主CPU 板JD5A 2: 主CPU 板JD5B 3: 远程缓冲JD5C 或选择板1 的JD6A(RS-422) 5: Data Server 10 :DNC1/DNC2 接口 O O 100/3 NCR 程序段结束的输出码 O O 100/5 ND3 DNC 运行时:读一段/读至缓冲器满 O O I/O 通道0 的参数: 101/0 SB2 停止位数 O O 101/3 ASII 数据输入代码:ASCII 或EIA/ISO O O 101/7 NFD 数据输出时数据后的同步孔的输出 O O 102 输入输出设备号: 0：普通RS-232 口设备（用DC1-DC4码） 3：Handy File（3″软盘驱动器）O O 103 波特率： 10：4800 11：9600 12：19200 O O 1001/0 INM 公/英制丝杠 O O 1002/2 SFD 是否移动参考点 O O 1002/3 AZR 未回参考点时是否报警（#90 号） O 1006/0,1 ROT,ROS 设定回转轴和回转方式 O O 1006/3 DIA 指定直径/半径值编程 O 1006/5 ZMI 回参考点方向 O O 1007/3 RAA 回转轴的转向(与1008/1:RAB 合用) O O 1008/0 ROA 回转轴的循环功能 O O 1008/1 RAB 绝对回转指令时,是否近距回转 O O 1008/2 RRL 相对回转指令时是否规算 O O 1260 回转轴一转的回转量 O O 1010 CNC 的控制轴数(不包括PMC 轴) O O 1020 各轴的编程轴名 O O 1022 基本坐标系的轴指定 O O 1023 各轴的伺服轴号 O O 1410 空运行速度 O O 1420 快速移动(G00)速度 O O 1421 快速移动倍率的低速(Fo) O O 1422 最高进给速度允许值(所有轴一样) O O 1423 最高进给速度允许值(各轴分别设) O O 1424 手动快速移动速度 O O 1425 回参考点的慢速 FL O O 1620 快速移动G00 时直线加减速时间常数 O O 1622 切削进给时指数加减速时间常数 O O 1624 JOG 方式的指数加减速时间常数 O O 1626 螺纹切削时的加减速时间常数 O 1815/1 OPT 用分离型编码器 O O 1815/5 APC 用绝对位置编码器 O O 1816/4,5,6 DM1--3 检测倍乘比DMR O O 1820 指令倍乘比CMR O O I/O 通道1 的参数: 111/0 SB2 停止...
