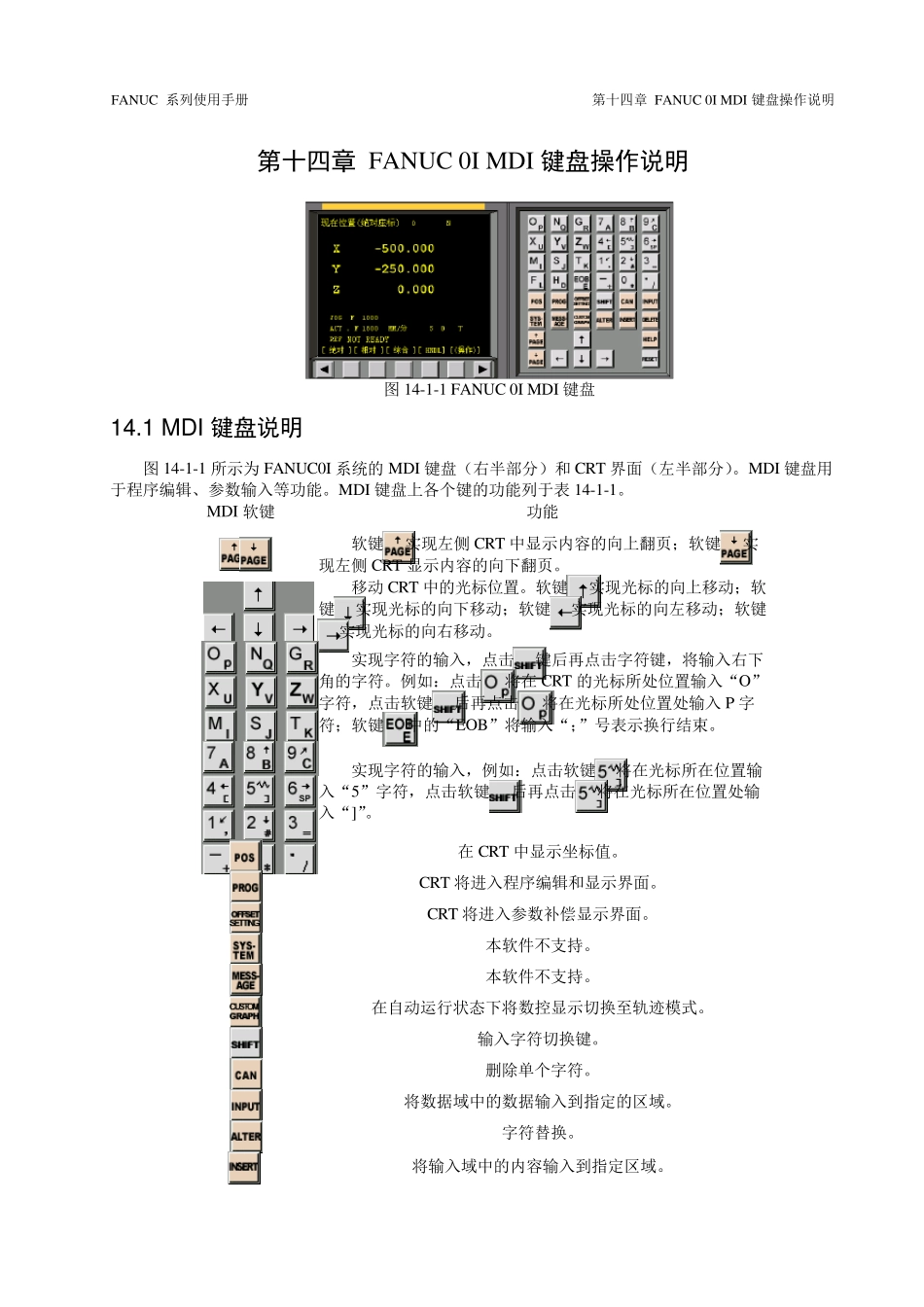

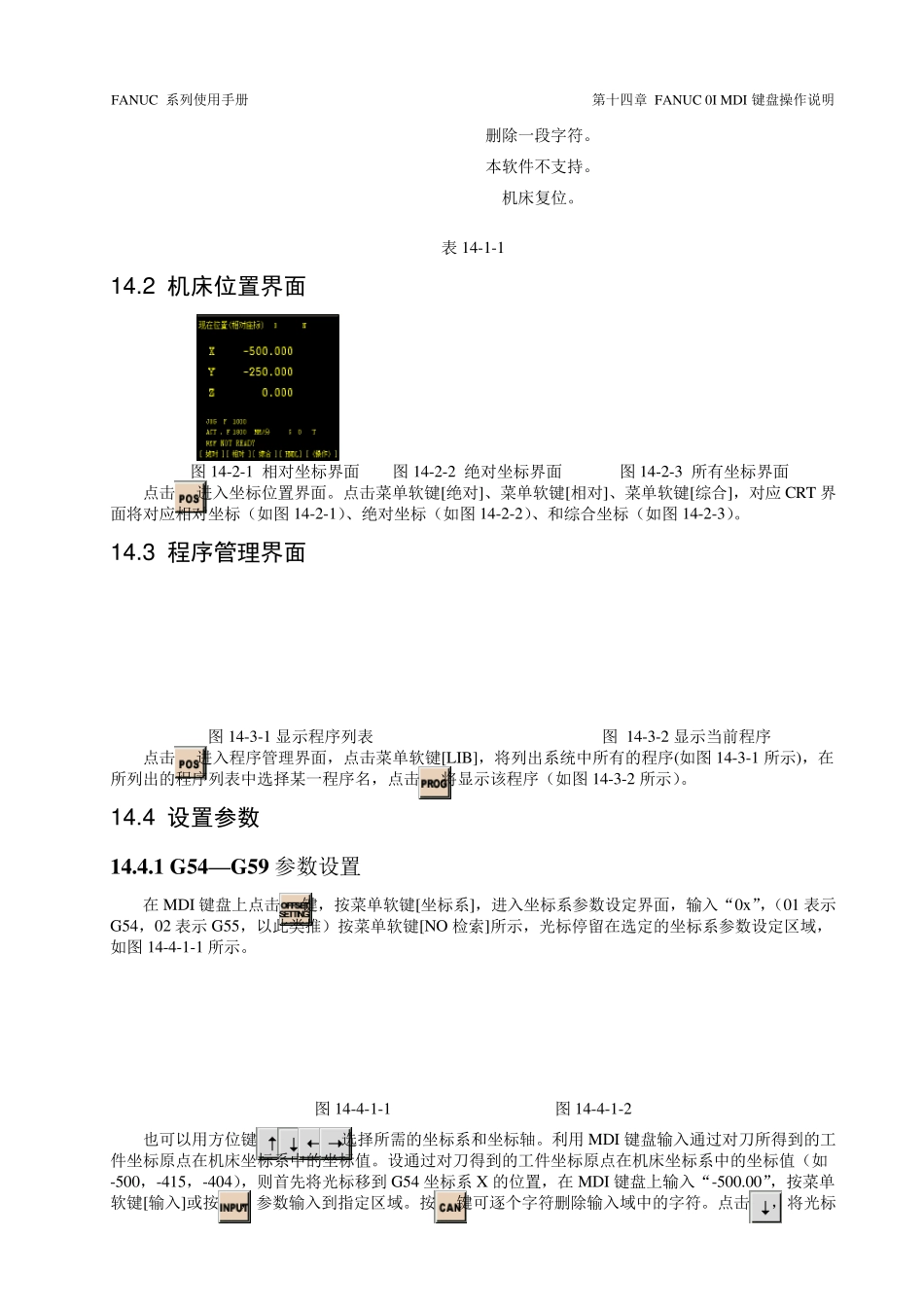

FANUC 系列使用手册 第十四章 FANUC 0I MDI 键盘操作说明 第十四章 FANUC 0I MDI 键盘操作说明 图14-1-1 FANUC 0I MDI 键盘 14.1 M DI 键盘说明 图14-1-1 所示为FANUC0I 系统的MDI 键盘（右半部分）和CRT 界面（左半部分）。MDI 键盘用于程序编辑、参数输入等功能。MDI 键盘上各个键的功能列于表14-1-1。 MDI 软键 功能 软键实现左侧CRT 中显示内容的向上翻页；软键实现左侧CRT 显示内容的向下翻页。 移动CRT 中的光标位置。软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实现光标的向右移动。 实现字符的输入，点击键后再点击字符键，将输入右下角的字符。例如：点击将在CRT 的光标所处位置输入“O”字符，点击软键后再点击将在光标所处位置处输入P 字符；软键中的“EOB”将输入“；”号表示换行结束。 实现字符的输入，例如：点击软键 将在光标所在位置输入“5”字符，点击软键后再点击将在光标所在位置处输入“]”。 在CRT 中显示坐标值。 CRT 将进入程序编辑和显示界面。 CRT 将进入参数补偿显示界面。 本软件不支持。 本软件不支持。 在自动运行状态下将数控显示切换至轨迹模式。 输入字符切换键。 删除单个字符。 将数据域中的数据输入到指定的区域。 字符替换。 将输入域中的内容输入到指定区域。 FANUC 系列使用手册 第十四章 FANUC 0I MDI 键盘操作说明 删除一段字符。 本软件不支持。 机床复位。 表14-1-1 1 4 .2 机床位置界面 图14-2-1 相对坐标界面 图14-2-2 绝对坐标界面 图14-2-3 所有坐标界面 点击进入坐标位置界面。点击菜单软键[绝对]、菜单软键[相对]、菜单软键[综合]，对应CRT 界面将对应相对坐标（如图14-2-1）、绝对坐标（如图14-2-2）、和综合坐标（如图14-2-3）。 1 4 .3 程序管理界面 图14-3-1 显示程序列表 图 14-3-2 显示当前程序 点击进入程序管理界面，点击菜单软键[LIB]，将列出系统中所有的程序(如图14-3-1 所示)，在所列出的程序列表中选择某一程序名，点击将显示该程序（如图14-3-2 所示）。 1 4 .4 设置参数 14.4.1 G 54—G 59 参数设置 在MDI 键盘上点击键，按菜单软键[坐标系]，进入坐标系参数设定界面，输入“0x ”，（01 表示G54，02 表示G55，以此类推）按菜单软键[NO 检索]所示，光标停留在选定的坐标系参数设定区域，如图14-4-1-1 所示。 图14-4-1-1 图14-...
