FANUC硬件系统连接VIP专享

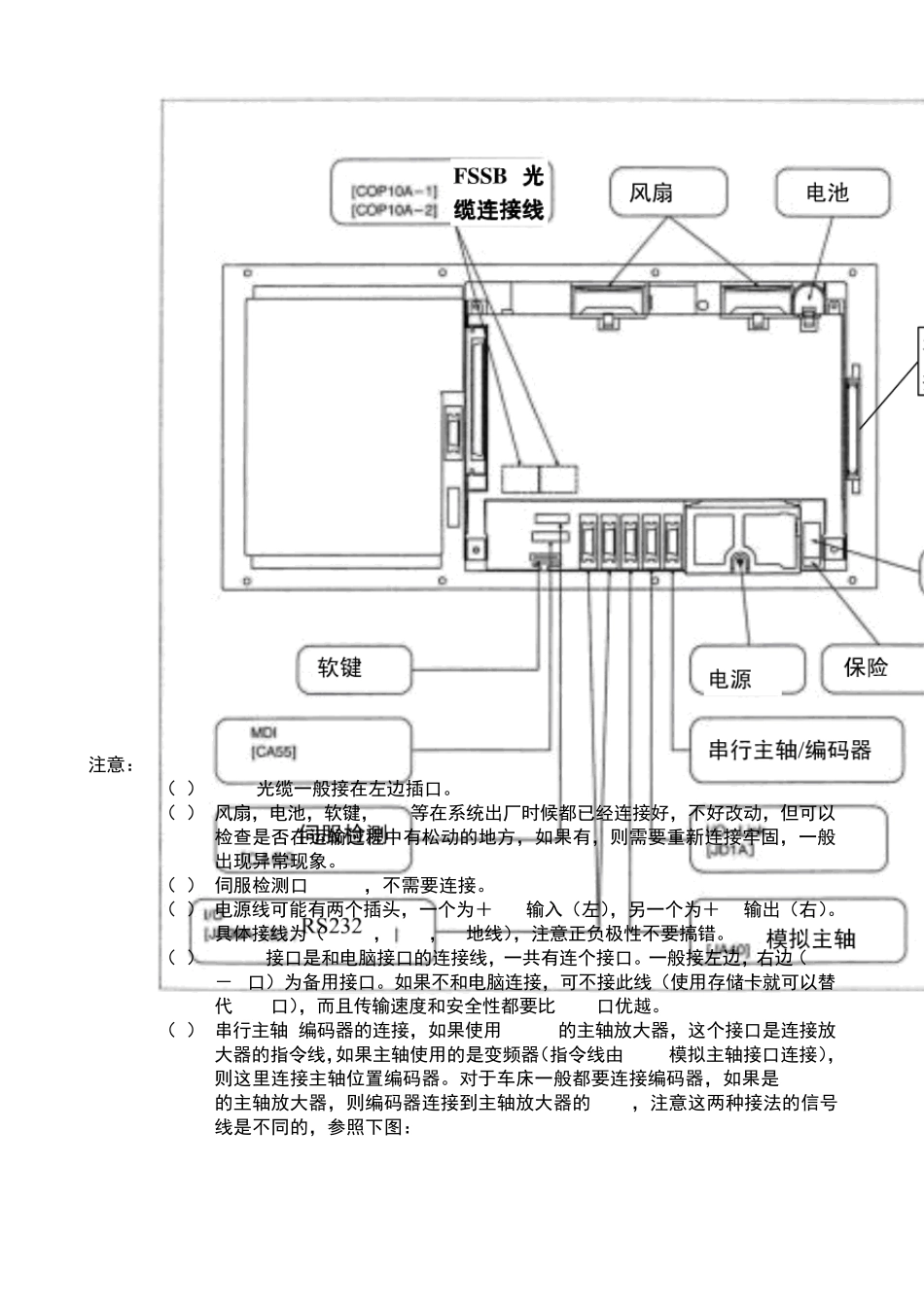

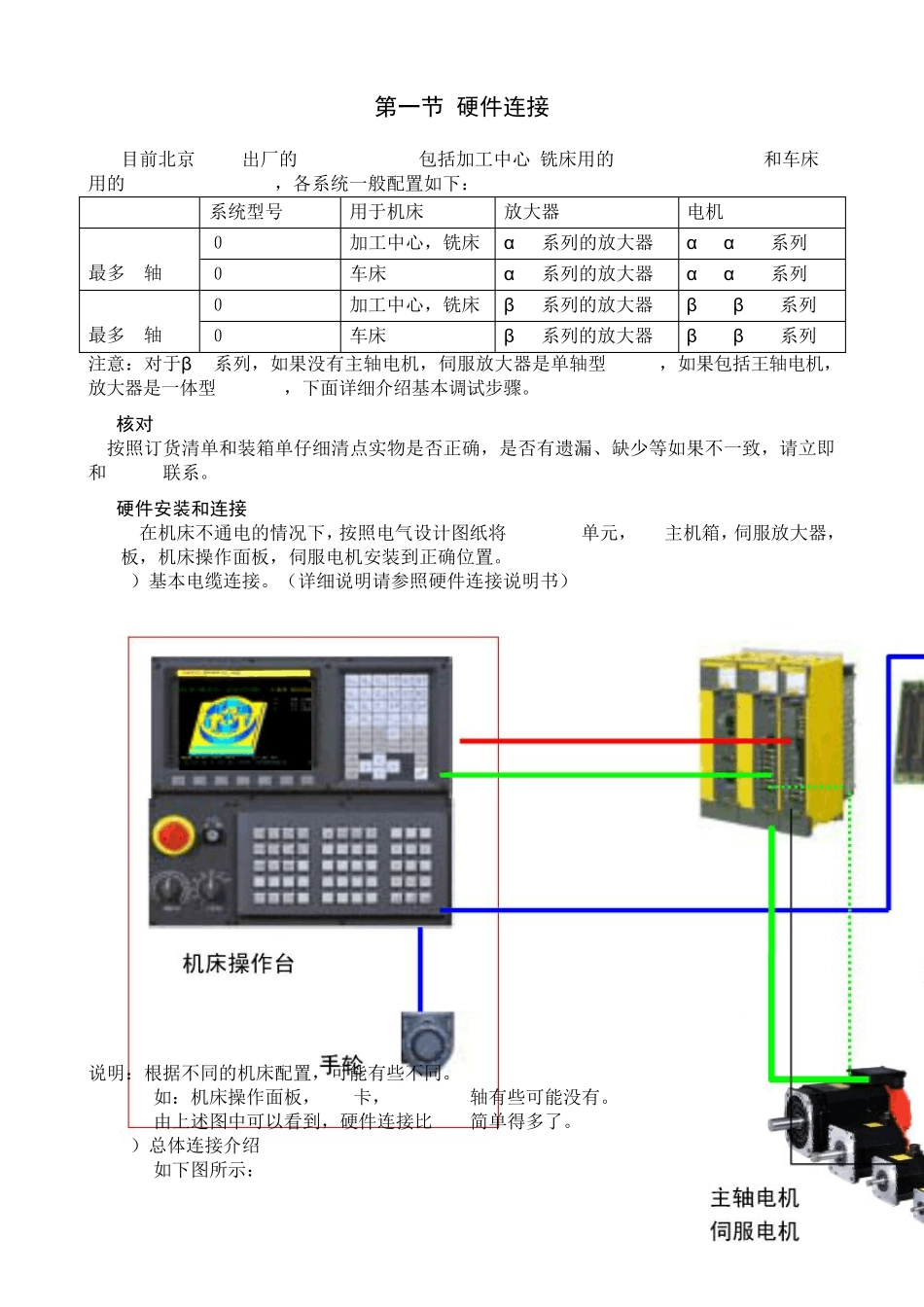

内容提要 第一节：硬件连接 简要介绍了0IC/0I Mate C的系统与各外部设备（输入电源，放大器，I/O 等）之间的总体连接，放大器（α i 系列电源模块，主轴模块，伺服模块，β is 系列放大器，β iSVPM）之间的连接以及和电源，电机等的连接，和RS232C 设备的连接。最后介绍了存储卡的使用方法（数据备份，DNC 加工等）。 第一节 硬件连接 目前北京FANUC出厂的0iC/0i-Mate-C包括加工中心/铣床用的0IMC/0i-Mate-MC 和车床用的0iTC/ 0i-Mate-TC，各系统一般配置如下： 系统型号 用于机床 放大器 电机 0iC 最多4 轴 ０iMC 加工中心，铣床 α i 系列的放大器 α i,α Is 系列 ０iTC 车床 α i 系列的放大器 α i,α Is 系列 0i Mate C 最多3 轴 ０i Mate MC 加工中心，铣床 β i 系列的放大器 β i, β Is 系列 ０i Mate TC 车床 β i 系列的放大器 β i, β Is 系列 注意：对于β i系列，如果没有主轴电机，伺服放大器是单轴型(SV U)，如果包括王轴电机，放大器是一体型( SVPM)，下面详细介绍基本调试步骤。 l 核对 按照订货清单和装箱单仔细清点实物是否正确，是否有遗漏、缺少等如果不一致，请立即和FANUC联系。 2 硬件安装和连接 1)在机床不通电的情况下，按照电气设计图纸将 CRT/MDI单元，CNC主机箱，伺服放大器，I/O板，机床操作面板，伺服电机安装到正确位置。 2）基本电缆连接。（详细说明请参照硬件连接说明书） 说明：根据不同的机床配置，可能有些不同。 如：机床操作面板，I/O卡，I/O Link轴有些可能没有。 由上述图中可以看到，硬件连接比 OiB简单得多了。 3）总体连接介绍 如下图所示： 注意： （1） FSSB光缆一般接在左边插口。 （2） 风扇，电池，软键，MDI等在系统出厂时候都已经连接好，不好改动，但可以检查是否在运输过程中有松动的地方，如果有，则需要重新连接牢固，一般出现异常现象。 （3） 伺服检测口[CA69]，不需要连接。 （4） 电源线可能有两个插头，一个为＋24V输入（左），另一个为＋24输出（右）。具体接线为（1-24V，2-0V，3-地线），注意正负极性不要搞错。 （5） RS232接口是和电脑接口的连接线，一共有连个接口。一般接左边，右边（232－2口）为备用接口。如果不和电脑连接，可不接此线（使用存储卡就可以替代 232口），而且传输速度和安全性都要比 232口优越。 （6） 串行主轴/编码器的连接，如果使用 F...
