Fanuc系统数控机床编程指令

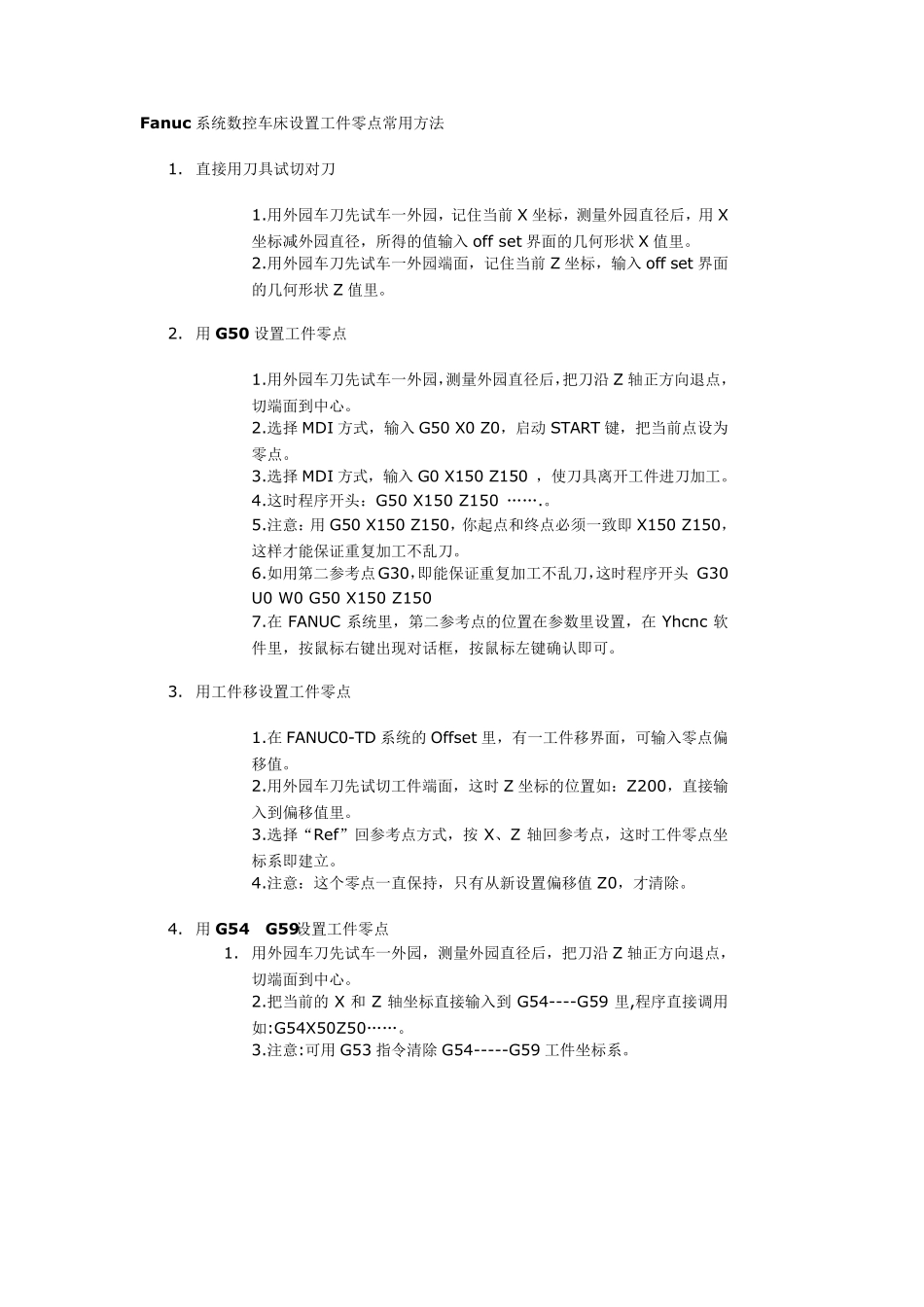

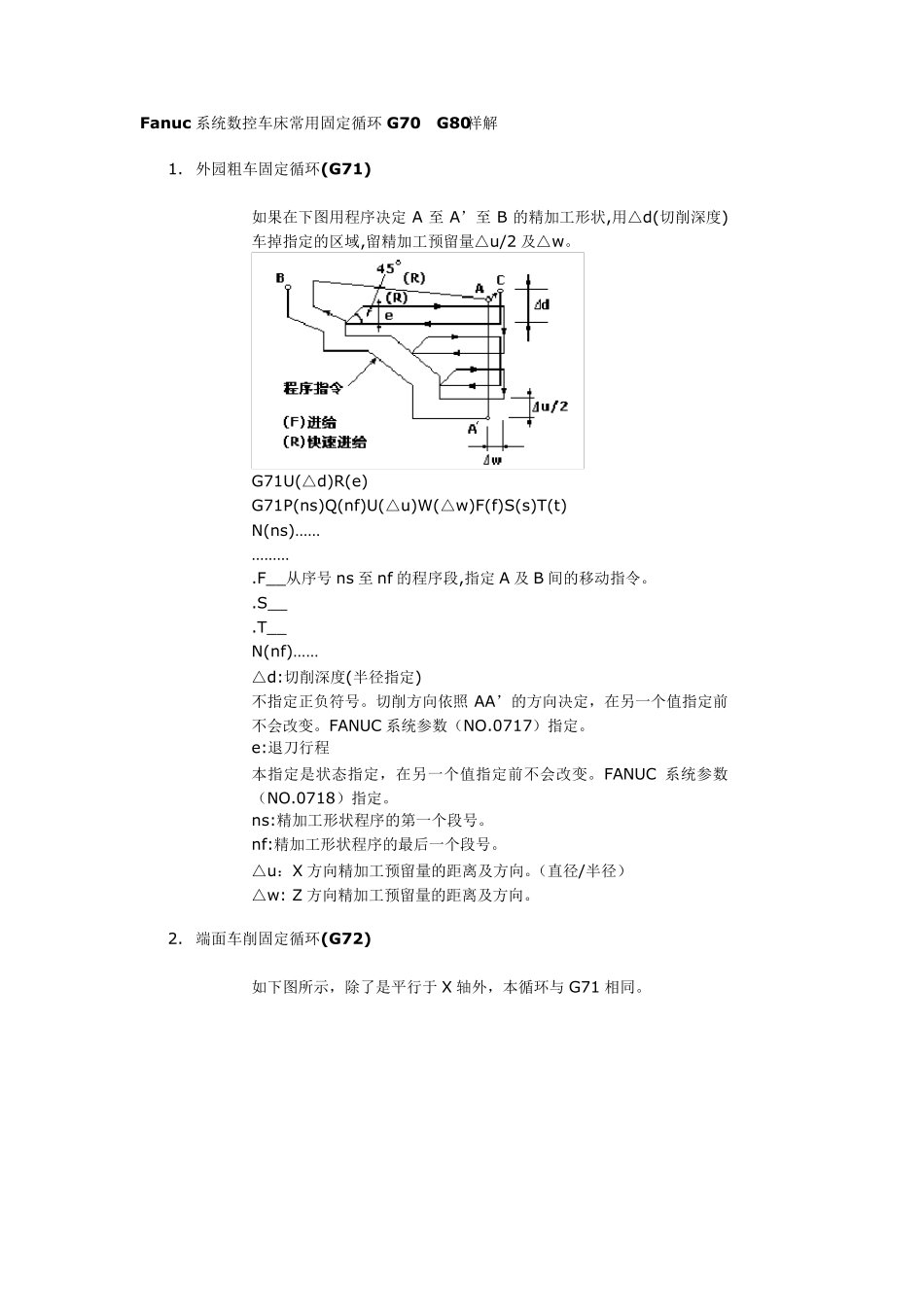

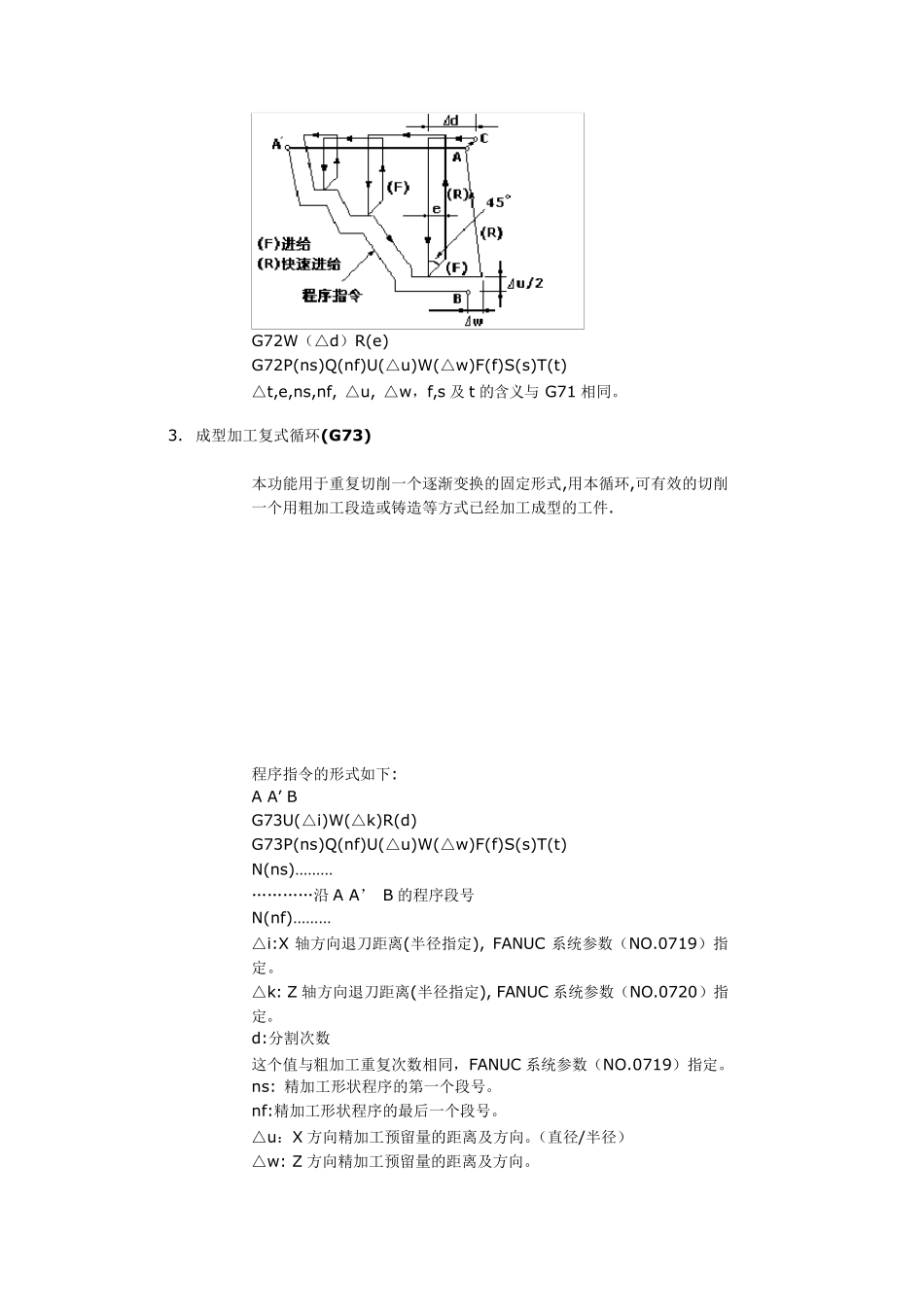

Fanuc 系统数控车床设置工件零点常用方法 1. 直接用刀具试切对刀 1.用外园车刀先试车一外园，记住当前X 坐标，测量外园直径后，用X坐标减外园直径，所得的值输入off set界面的几何形状X 值里。 2.用外园车刀先试车一外园端面，记住当前Z 坐标，输入off set界面的几何形状Z 值里。 2. 用G50 设置工件零点 1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z 轴正方向退点，切端面到中心。 2.选择MDI 方式，输入G50 X0 Z0，启动START 键，把当前点设为零点。 3.选择MDI 方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。 4.这时程序开头：G50 X150 Z150 …….。 5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。 6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头 G30 U0 W0 G50 X150 Z150 7.在FANUC 系统里，第二参考点的位置在参数里设置，在Yhcnc 软件里，按鼠标右键出现对话框，按鼠标左键确认即可。 3. 用工件移设置工件零点 1.在FANUC0-TD 系统的Offset里，有一工件移界面，可输入零点偏移值。 2.用外园车刀先试切工件端面，这时Z 坐标的位置如：Z200，直接输入到偏移值里。 3.选择“Ref”回参考点方式，按X、Z 轴回参考点，这时工件零点坐标系即建立。 4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。 4. 用G54-G59设置工件零点 1. 用外园车刀先试车一外园，测量外园直径后，把刀沿Z 轴正方向退点，切端面到中心。 2.把当前的X 和Z 轴坐标直接输入到G54----G59 里,程序直接调用如:G54X50Z50……。 3.注意:可用G53 指令清除 G54-----G59 工件坐标系。 Fanuc 系统数控车床常用固定循环G70-G80祥解 1. 外园粗车固定循环(G71) 如果在下图用程序决定A 至A’至B 的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2 及△w。 G71U(△d)R(e) G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t) N(ns)…… ……… .F__从序号 ns 至nf 的程序段,指定A 及 B 间的移动指令。 .S__ .T__ N(nf)…… △d:切削深度(半径指定) 不指定正负符号。切削方向依照 AA’的方向决定，在另一个值指定前不会改变。FANUC 系统参数（NO.0717）指定。 e:退刀行程 本指定是状态指定，在另一个值指定前不会改变。FANUC 系统参数（NO.0718）指定。 ns:精加工形状程序的第一个段号。 nf:精加工形状程序的...
