FANUC车床原点设置步骤

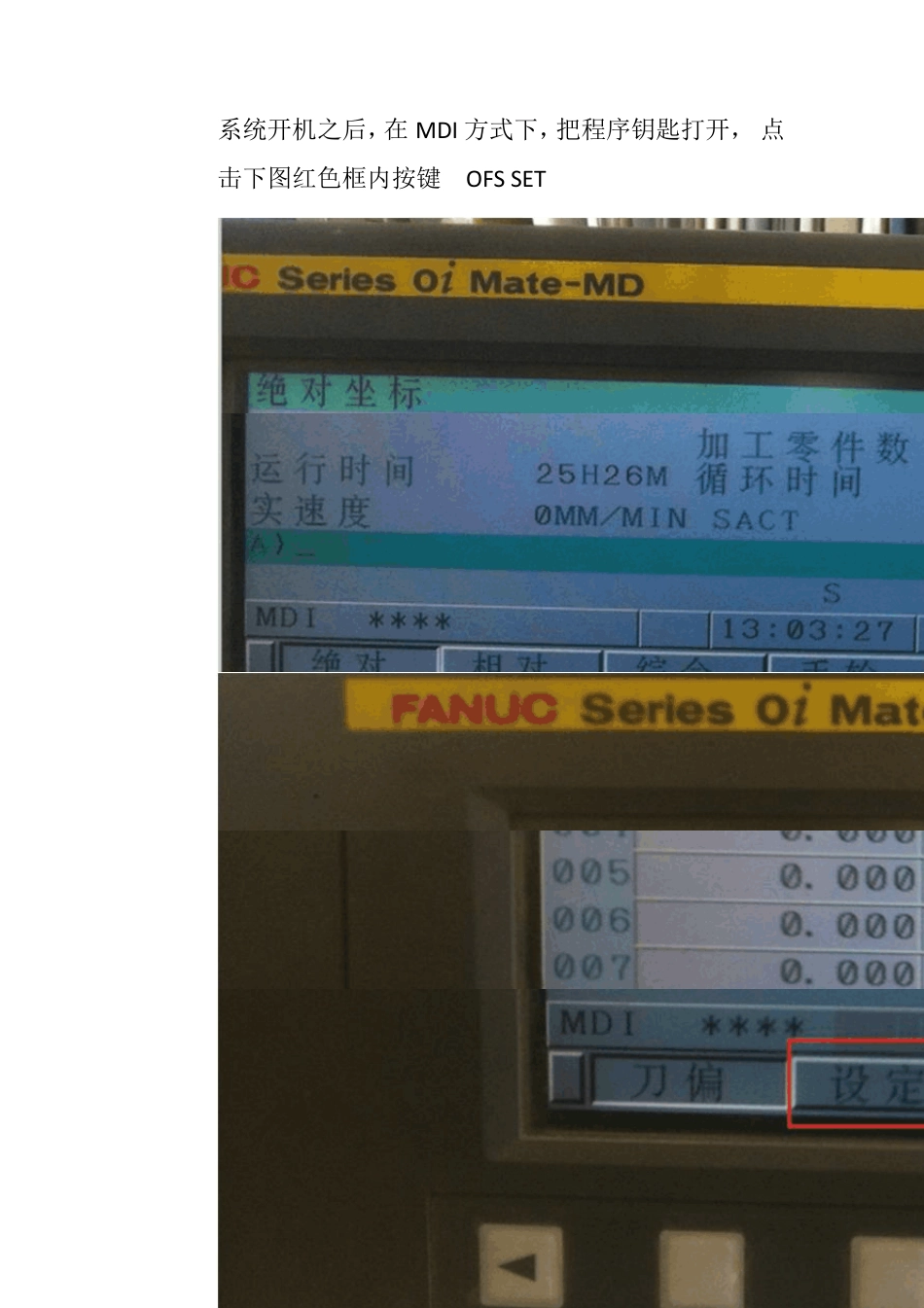

FANUC车床原点设置步骤_第1页
1/6

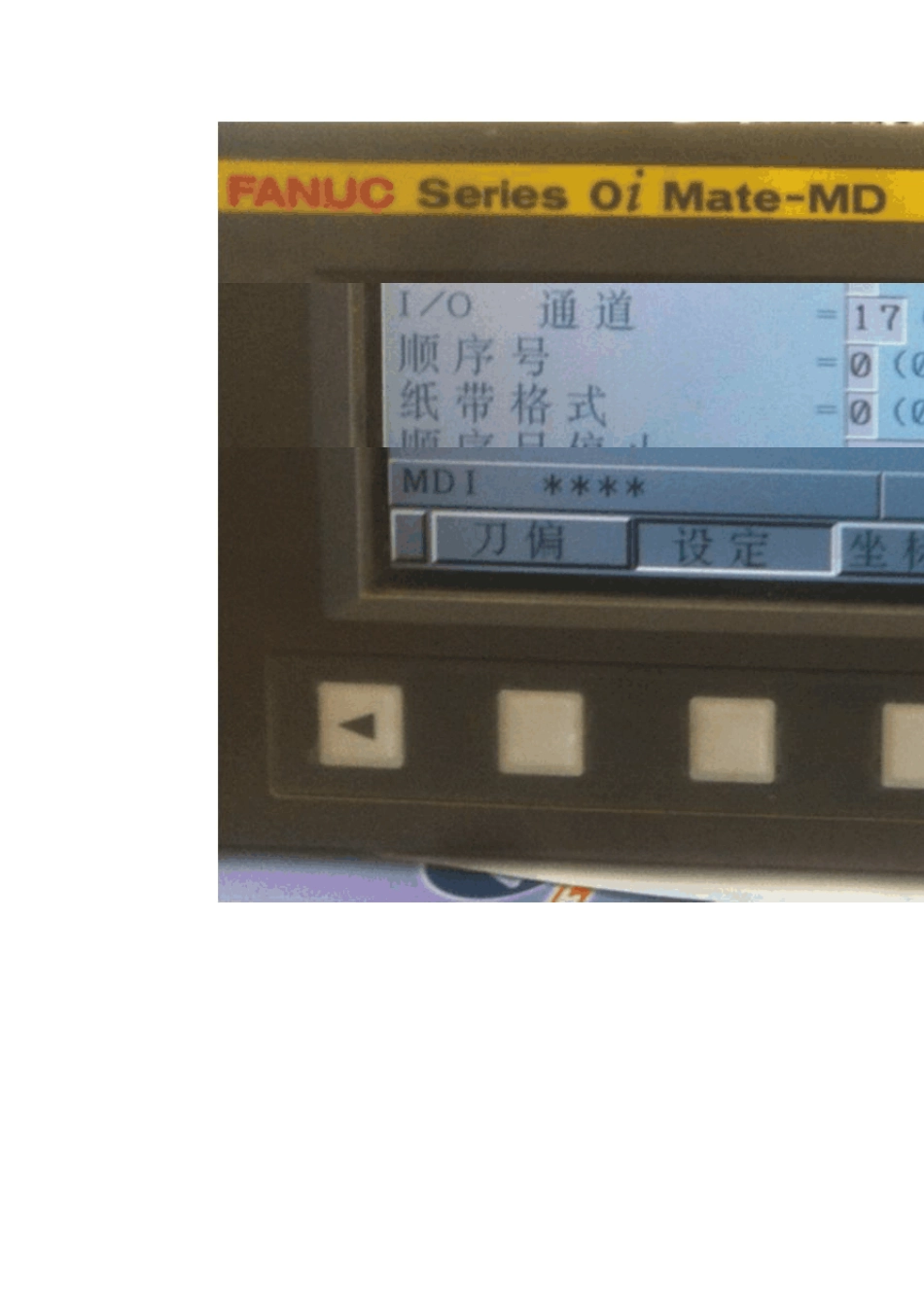

FANUC车床原点设置步骤_第2页
2/6

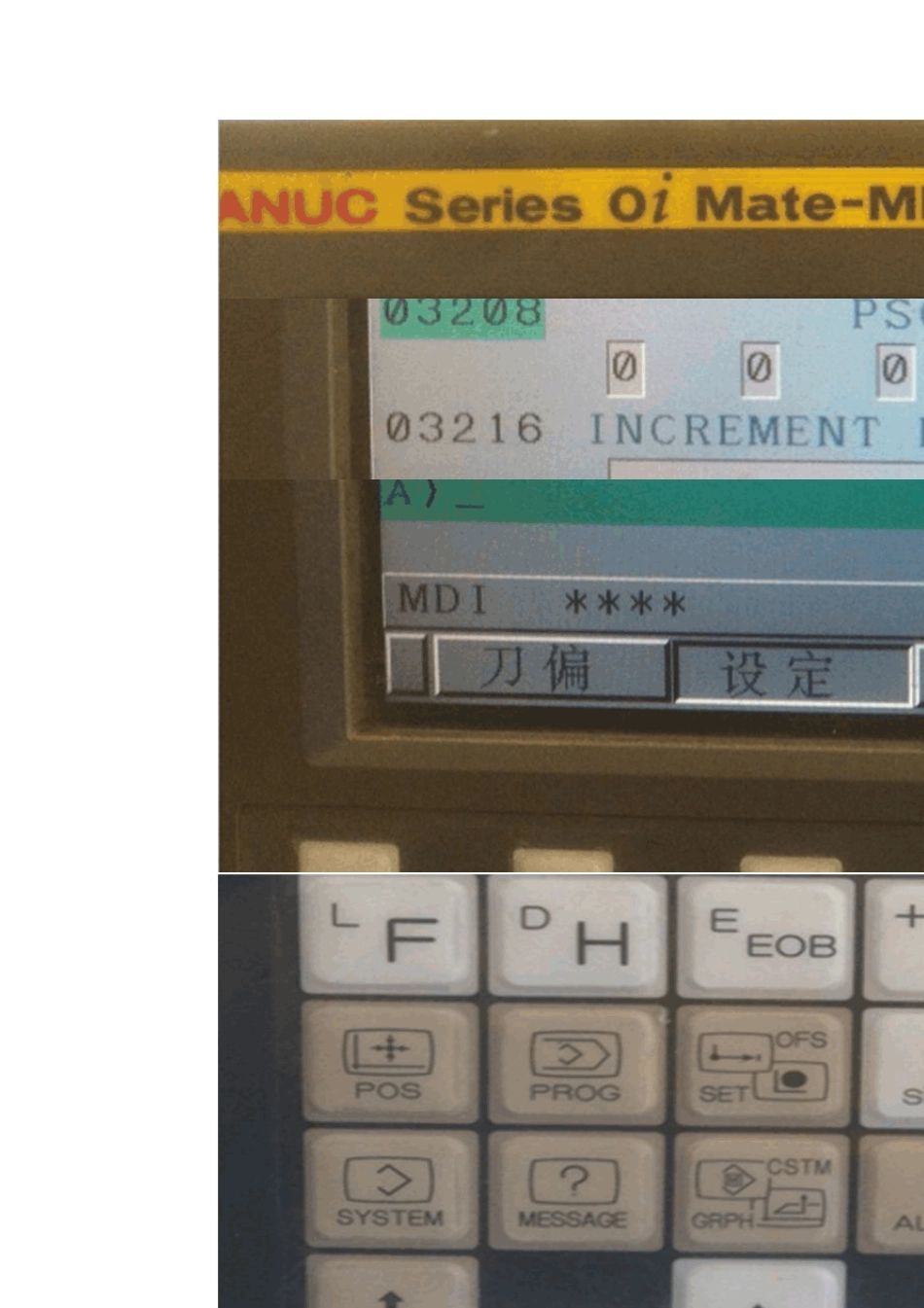

FANUC车床原点设置步骤_第3页
3/6
系统开机之后,在MDI 方式下,把程序钥匙打开, 点击下图红色框内按键 OFS SET 出现如下视图时点击红色框内按键 出现如下视图后, 输入3208 然后号搜索。出现下图 把3208 最右面一位从 1 改成 0 再把3299 的最右面一位从 1 改成 0 然后关系统 再开系统如果系统报警的话,点击RESET+CAN ,可以消除报警 在手轮方式下把机床挪到如下图位置 机床到达位置后,在系统上把相对坐标清零,X,Z 都清 然后点击 在 参 数 设 定 界 面 输入1321,然后号搜索,记住01321 上 X 和 Z 的数值,例如 X 为-502,Z 为-700 然后点击 POS 键(位置键),在手轮方式下,把 X 轴摇到相对坐标 502 处,把 Z 轴摇到相对坐标 700 处,再点击 输入1815,然后号搜索 把黄色处的0 改为1,然后把Z 轴的相同参数也改成1(就是黄色下面的那个0,注意不是左面右面)。、 改完之后关机,再开机,就可以了。
