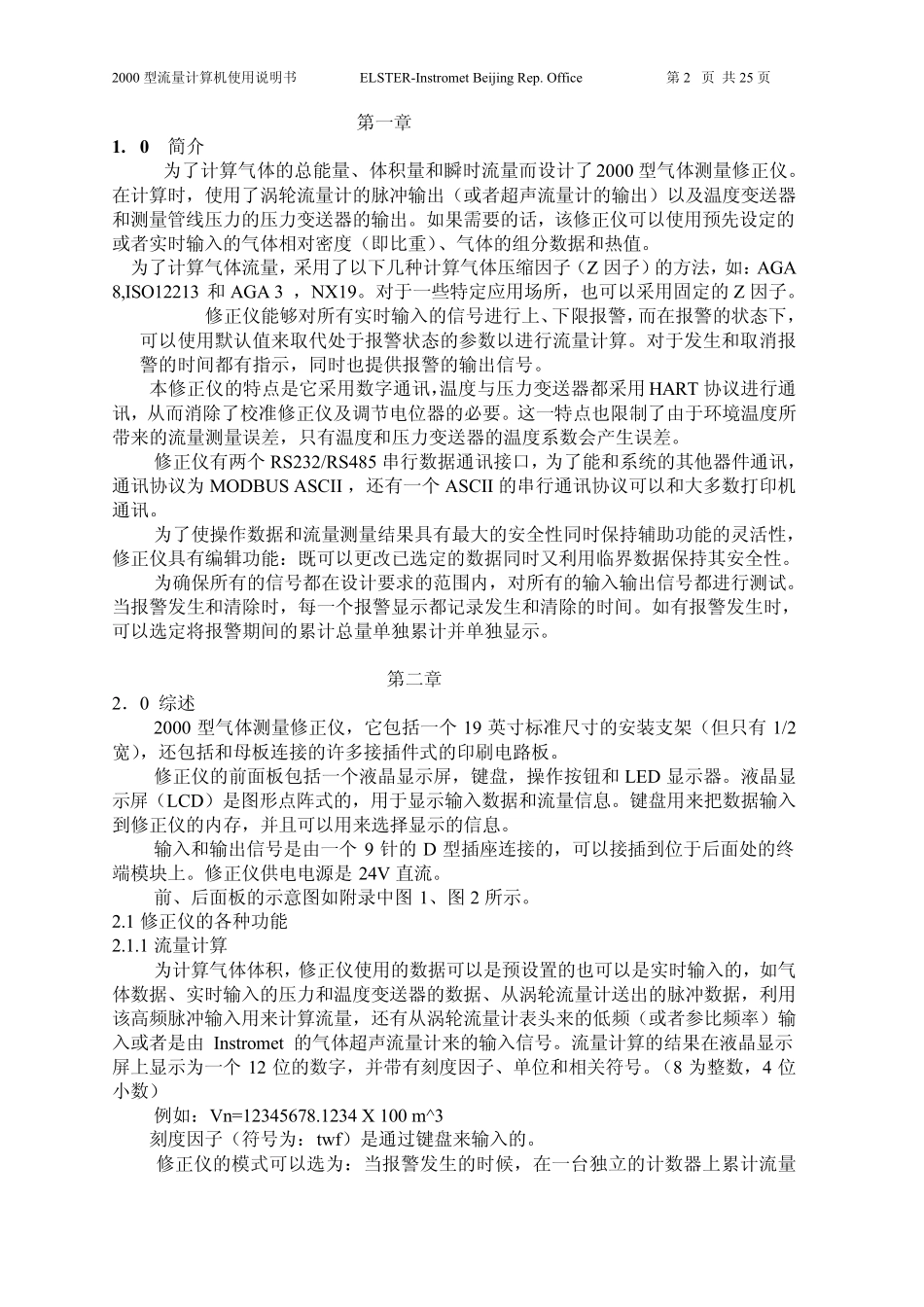

2000 型流量计算机使用说明书 ELSTER-Instromet Beijing Rep. Office 第 1 页 共 25 页 INSTROMET FC2000 流量计算机使用说明书 2000 型流量计算机使用说明书 ELSTER-Instromet Beijing Rep. Office 第 2 页 共 25 页 第一章 1. 0 简介 为了计算气体的总能量、体积量和瞬时流量而设计了2000 型气体测量修正仪。在计算时，使用了涡轮流量计的脉冲输出（或者超声流量计的输出）以及温度变送器和测量管线压力的压力变送器的输出。如果需要的话，该修正仪可以使用预先设定的或者实时输入的气体相对密度（即比重）、气体的组分数据和热值。 为了计算气体流量，采用了以下几种计算气体压缩因子（Z 因子）的方法，如：AGA 8,ISO12213 和 AGA 3 ，NX19。对于一些特定应用场所，也可以采用固定的Z 因子。 修正仪能够对所有实时输入的信号进行上、下限报警，而在报警的状态下，可以使用默认值来取代处于报警状态的参数以进行流量计算。对于发生和取消报警的时间都有指示，同时也提供报警的输出信号。 本修正仪的特点是它采用数字通讯，温度与压力变送器都采用HART 协议进行通讯，从而消除了校准修正仪及调节电位器的必要。这一特点也限制了由于环境温度所带来的流量测量误差，只有温度和压力变送器的温度系数会产生误差。 修正仪有两个 RS232/RS485 串行数据通讯接口，为了能和系统的其他器件通讯，通讯协议为MODBUS ASCII ，还有一个 ASCII 的串行通讯协议可以和大多数打印机通讯。 为了使操作数据和流量测量结果具有最大的安全性同时保持辅助功能的灵活性，修正仪具有编辑功能：既可以更改已选定的数据同时又利用临界数据保持其安全性。 为确保所有的信号都在设计要求的范围内，对所有的输入输出信号都进行测试。当报警发生和清除时，每一个报警显示都记录发生和清除的时间。如有报警发生时，可以选定将报警期间的累计总量单独累计并单独显示。 第二章 2．0 综述 2000 型气体测量修正仪，它包括一个 19 英寸标准尺寸的安装支架（但只有 1/2 宽），还包括和母板连接的许多接插件式的印刷电路板。 修正仪的前面板包括一个液晶显示屏，键盘，操作按钮和 LED 显示器。液晶显示屏（LCD）是图形点阵式的，用于显示输入数据和流量信息。键盘用来把数据输入到修正仪的内存，并且可以用来选择显示的信息。 输入和输出信号是由一个 9 针的D 型插座连接的，可以接插到位于后面处的终端模块上。修...
