FDS100土壤水分传感器2

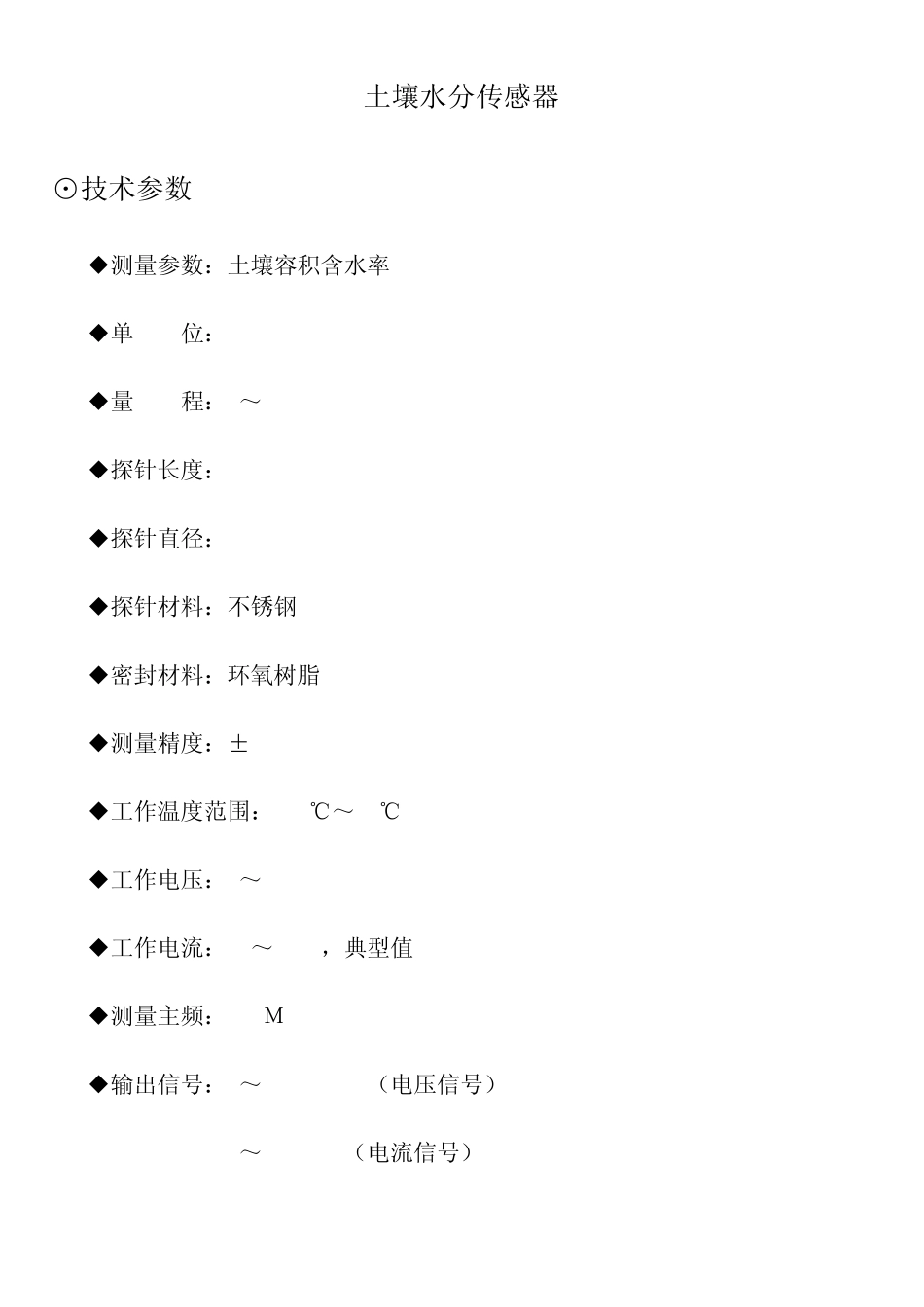

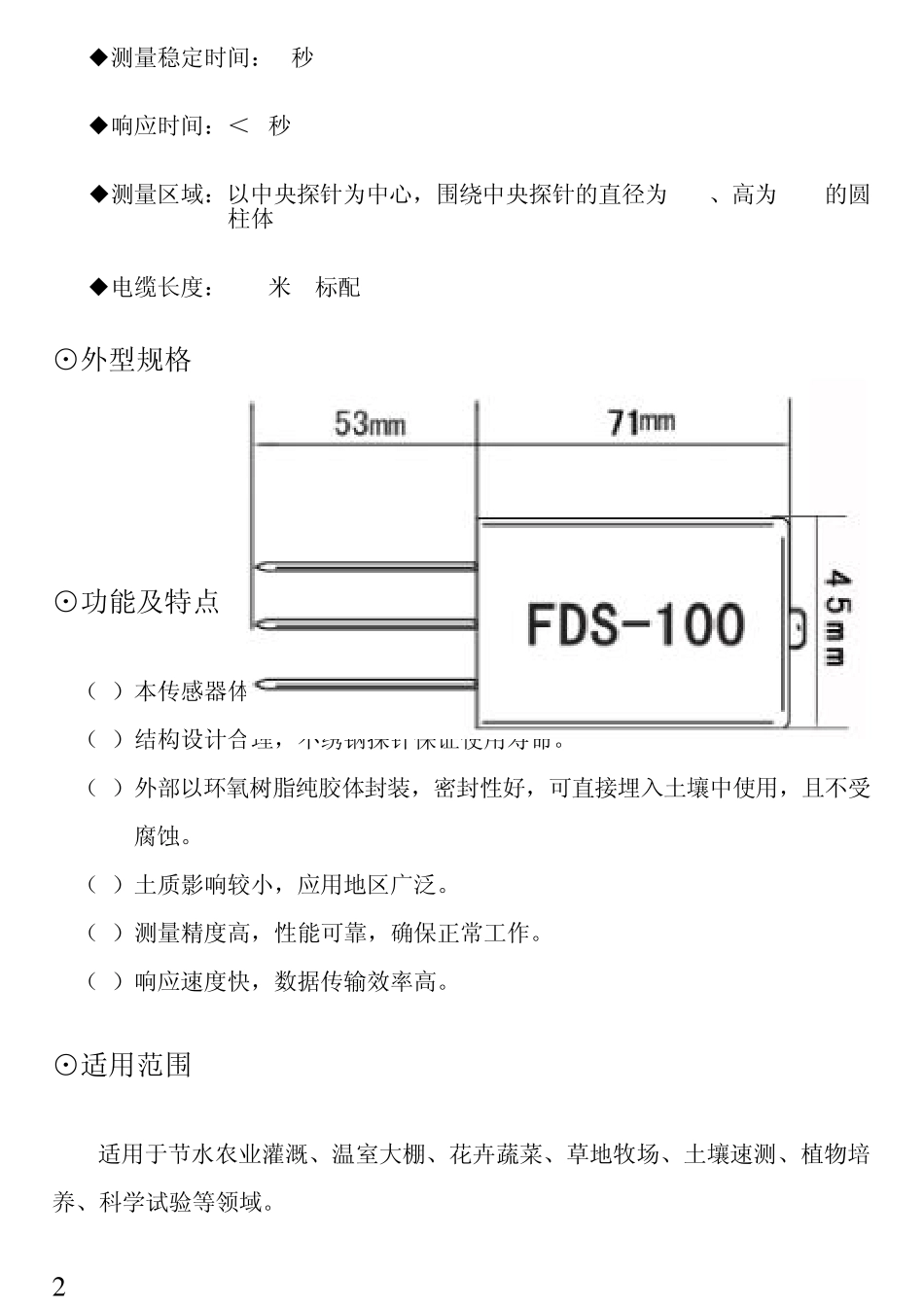

土壤水分传感器 ⊙技术参数 ◆测量参数：土壤容积含水率 ◆单 位：%( m3/m3) ◆量 程：0～100% ◆探针长度：5.3cm ◆探针直径：3mm ◆探针材料：不锈钢 ◆密封材料：环氧树脂 ◆测量精度：±2% ◆工作温度范围：-40℃～85℃ ◆工作电压：5～12V ◆工作电流：21～26mA，典型值 21mA ◆测量主频：100Ｍhz ◆输出信号：0～1.875V DC（电压信号） 0～18.75mA（电流信号） 2 ◆测量稳定时间：2秒 ◆响应时间：＜1秒 ◆测量区域：以中央探针为中心，围绕中央探针的直径为7cm、高为7cm的圆柱体 ◆电缆长度：1.5米 (标配) ⊙外型规格 ⊙功能及特点 （1）本传感器体积小巧化设计，携带方便，安装、操作及维护简单。 （2）结构设计合理，不绣钢探针保证使用寿命。 （3）外部以环氧树脂纯胶体封装，密封性好，可直接埋入土壤中使用，且不受腐蚀。 （4）土质影响较小，应用地区广泛。 （5）测量精度高，性能可靠，确保正常工作。 （6）响应速度快，数据传输效率高。 ⊙适用范围 适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等领域。 3 ⊙安装及操作方法 1.线色说明 红线： 5-12 V电源输入 黄线： 电压型号 蓝线： 电流型号 黑线： 地线 附：单通道湿度传感器接线示意图： 附：多通道（以三路湿度为例）湿度传感器接线示意图： 2.操作说明 （1）传感器有两种插用方法： ①传感器竖插使用（见图 1）：将传感器垂直 90度插入被测土壤中，插入时 4 请勿摇晃传感器，以防传感器探针被压弯，损坏探针。 ②多路传感器平插使用（见图2）：将传感器平行插入被测土壤中。此方法用于多层土壤水分检测，插入时请勿摇晃传感器，以防传感器探针被压弯，损坏钢针。 （2）当感觉被测土壤里有硬块或异物时，请重新选择被测土壤位置，或将当前土壤中的硬块去除，然后再继续检测。 （3）操作注意事项： ①测量前应选择密度均匀的土壤作为被测对象 ②请勿将传感器探针插入硬土块中，防止探针损坏 ③不可直接拽拉电缆将传感器移出土壤，应用手握住环氧树脂外包装移出被测土壤 ④使用完毕后，用毛刷扫除探针上的土尘，并用柔软的布擦干探针，保护湿度探头干净，增加使用寿命 （图1） （图2） 5 ⊙传感器的标定 FDS-100传感器在土壤饱和含水率范围内具有良好的线性特征，用户可参考使用，如果要获得高精度的测量结果，需进行二次标定。下图为典型标定公式的坐标轴示意： X...
