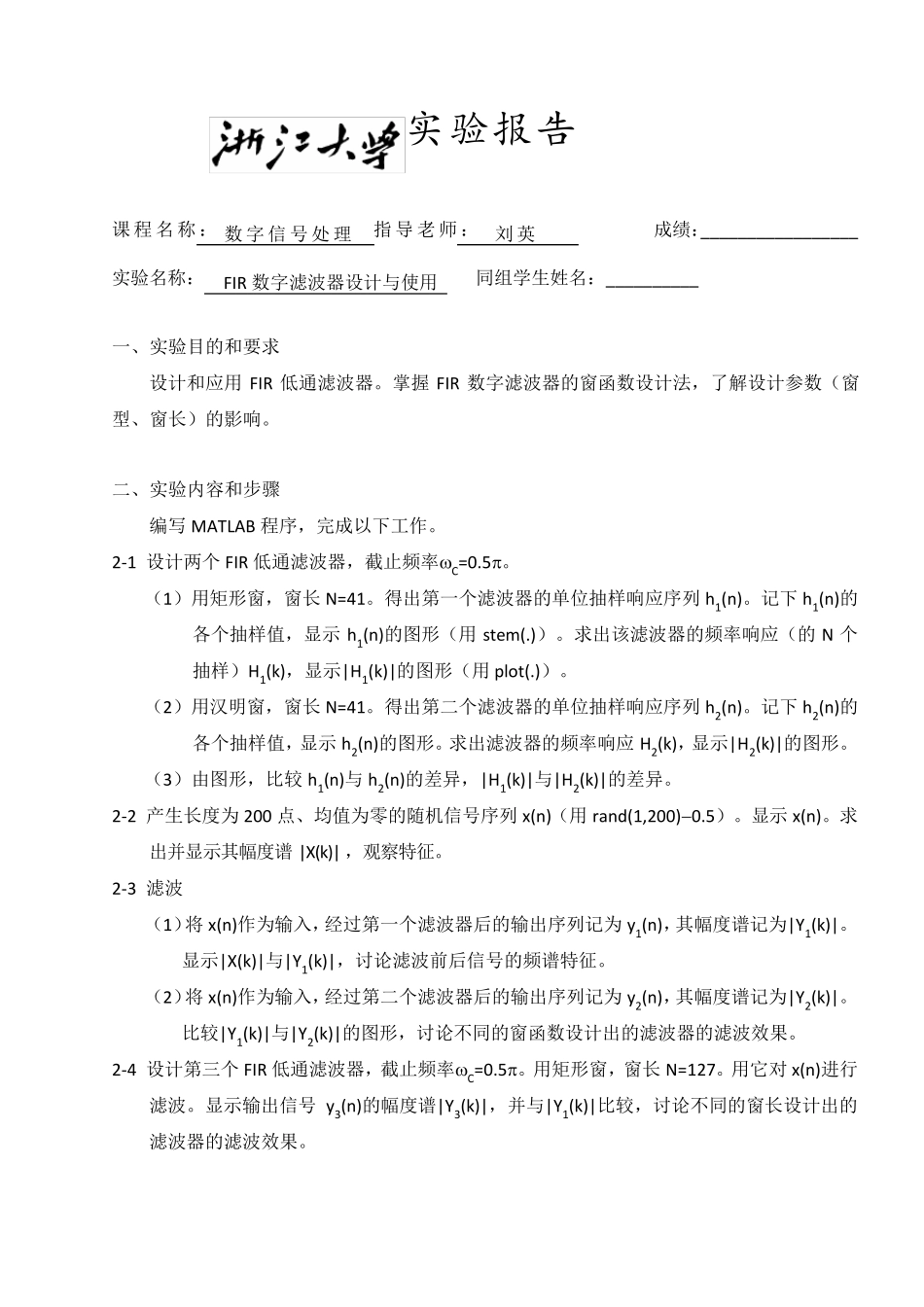

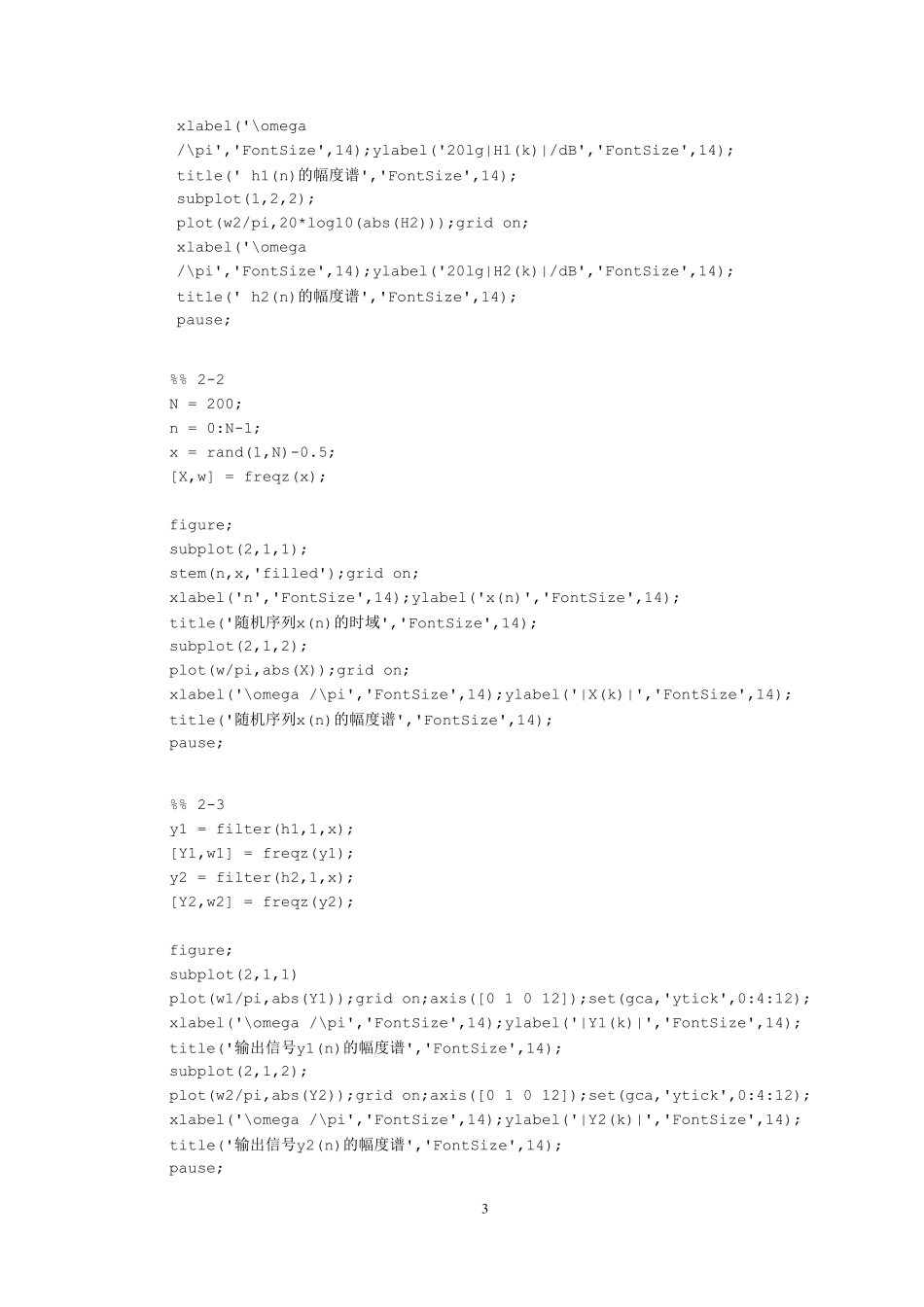

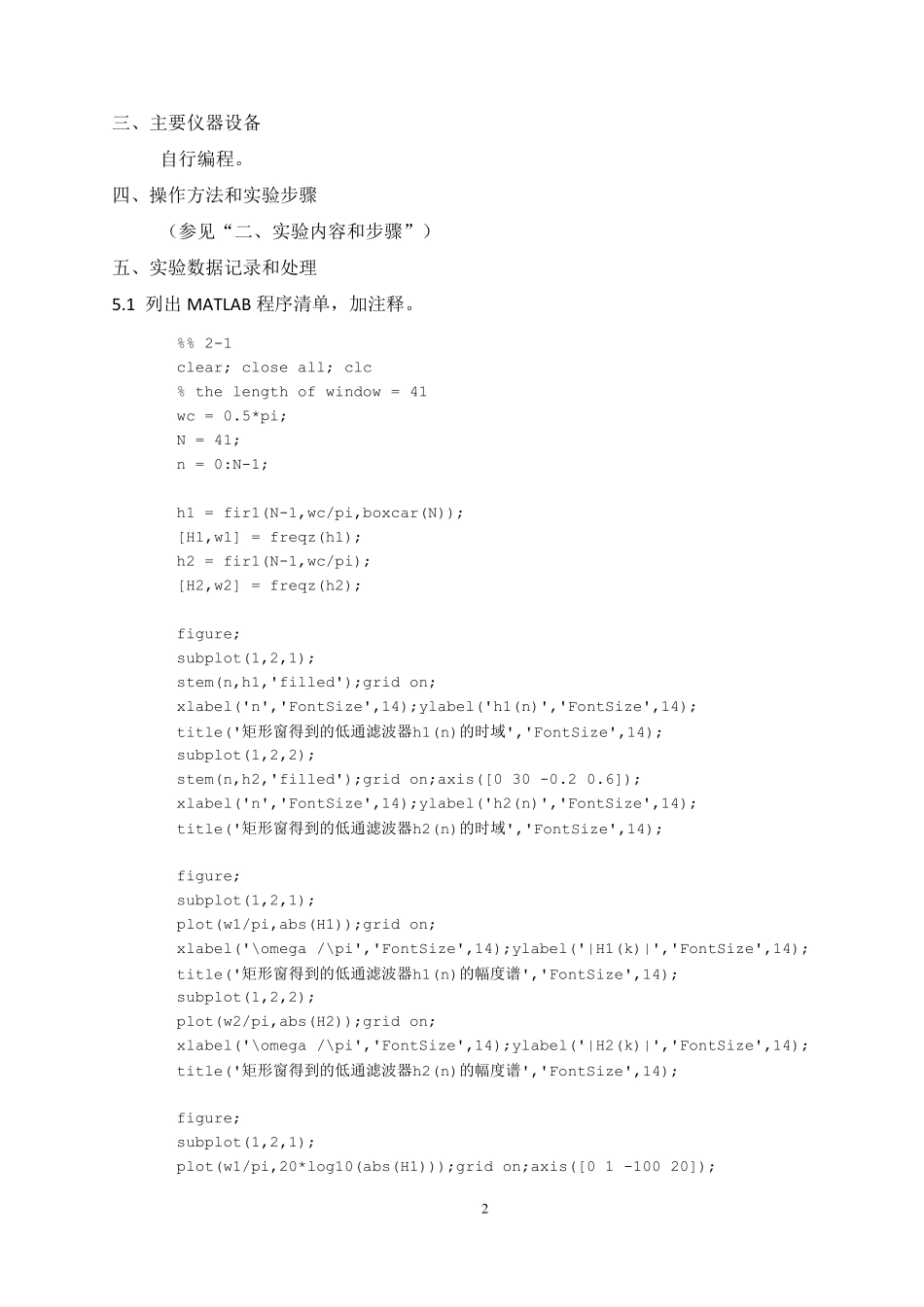

实验报告 课程名称： 数字信号处理 指导老师： 刘英 成绩：_________________ 实验名称： FIR 数字滤波器设计与使用 同组学生姓名：__________ 一、实验目的和要求 设计和应用FIR 低通滤波器。掌握 FIR 数字滤波器的窗函数设计法，了解设计参数（窗型、窗长）的影响。 二、实验内容和步骤 编写 MATLAB 程序，完成以下工作。 2-1 设计两个 FIR 低通滤波器，截止频率C=0.5。 （1）用矩形窗，窗长 N=41。得出第一个滤波器的单位抽样响应序列 h1(n)。记下 h1(n)的各个抽样值，显示 h1(n)的图形（用stem(.)）。求出该滤波器的频率响应（的 N 个抽样）H1(k)，显示|H1(k)|的图形（用plot(.)）。 （2）用汉明窗，窗长 N=41。得出第二个滤波器的单位抽样响应序列 h2(n)。记下 h2(n)的各个抽样值，显示 h2(n)的图形。求出滤波器的频率响应 H2(k)，显示|H2(k)|的图形。 （3）由图形，比较 h1(n)与h2(n)的差异，|H1(k)|与|H2(k)|的差异。 2-2 产生长度为 200 点、均值为零的随机信号序列 x(n)（用rand(1,200)0.5）。显示 x(n)。求出并显示其幅度谱 |X(k)| ，观察特征。 2-3 滤波 （1）将 x(n)作为输入，经过第一个滤波器后的输出序列记为 y1(n)，其幅度谱记为|Y1(k)|。显示|X(k)|与|Y1(k)|，讨论滤波前后信号的频谱特征。 （2）将 x(n)作为输入，经过第二个滤波器后的输出序列记为 y2(n)，其幅度谱记为|Y2(k)|。比较|Y1(k)|与|Y2(k)|的图形，讨论不同的窗函数设计出的滤波器的滤波效果。 2-4 设计第三个 FIR 低通滤波器，截止频率C=0.5。用矩形窗，窗长 N=127。用它对 x(n)进行滤波。显示输出信号y3(n)的幅度谱|Y3(k)|，并与|Y1(k)|比较，讨论不同的窗长设计出的滤波器的滤波效果。 2 三、主要仪器设备 自行编程。 四、操作方法和实验步骤 （参见“二、实验内容和步骤”） 五、实验数据记录和处理 5.1 列出 MATLAB 程序清单，加注释。 %% 2-1 clear; close all; clc % the length of window = 41 wc = 0.5*pi; N = 41; n = 0:N-1; h1 = fir1(N-1,wc/pi,boxcar(N)); [H1,w1] = freqz(h1); h2 = fir1(N-1,wc/pi); [H2,w2] = freqz(h2); figure; subplot(1,2,1); stem(n,h1,'filled');grid on; xlabel('n','FontSize',14);ylabel('h1(n)','FontSize',14); title('矩形窗得到的低通滤波器h1(n)的时域','FontSize',14); subplot(1,2,2);...
