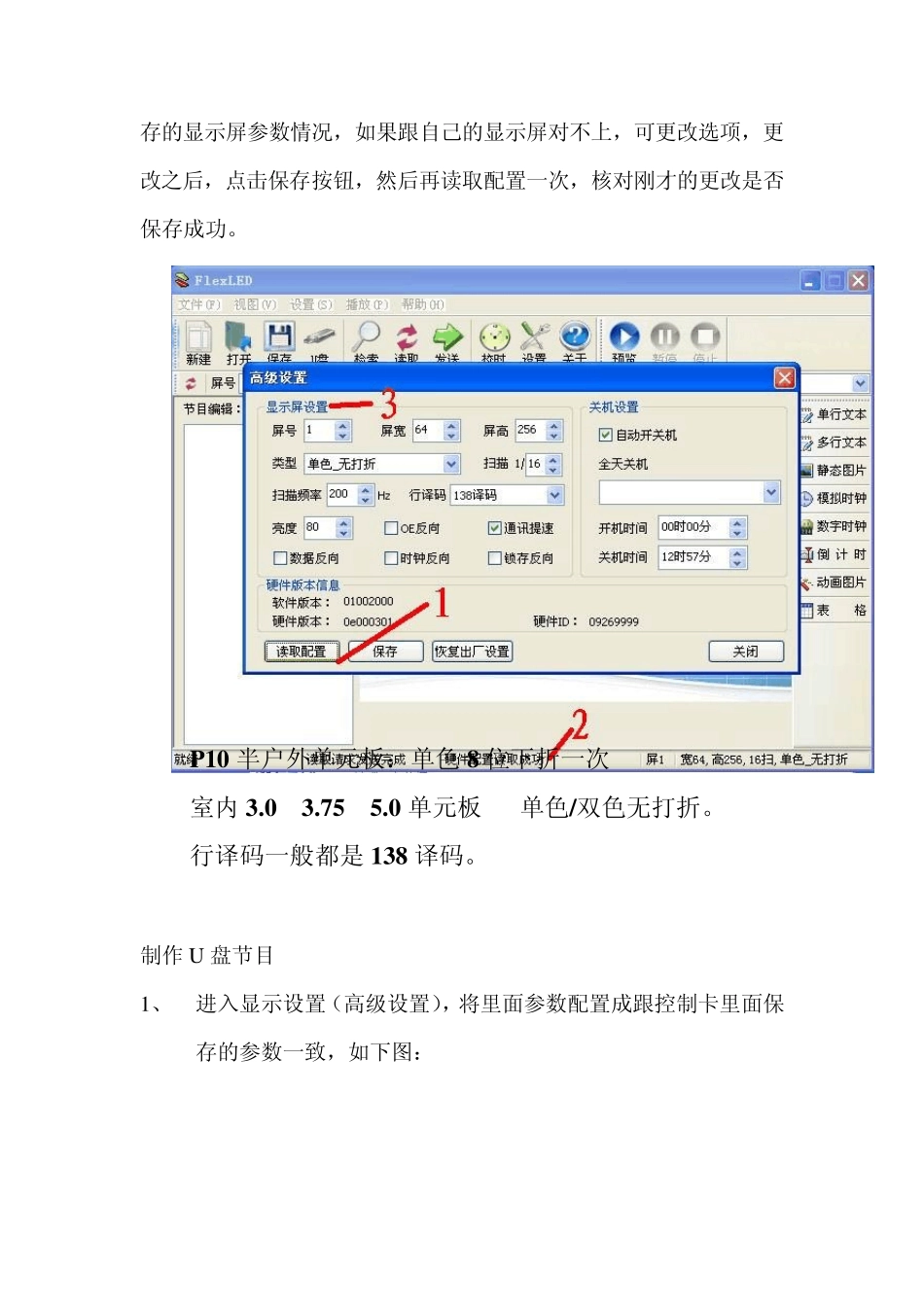

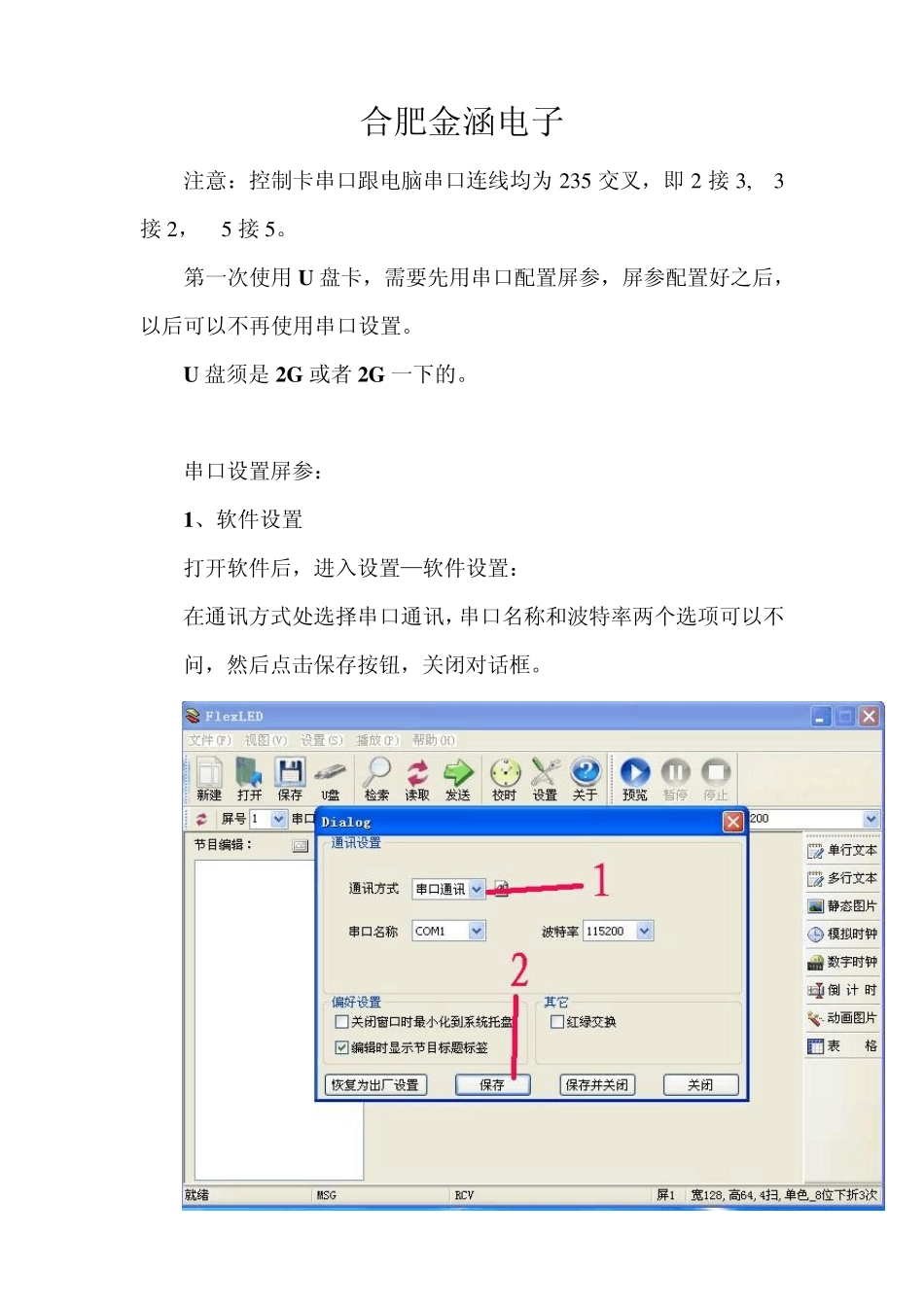

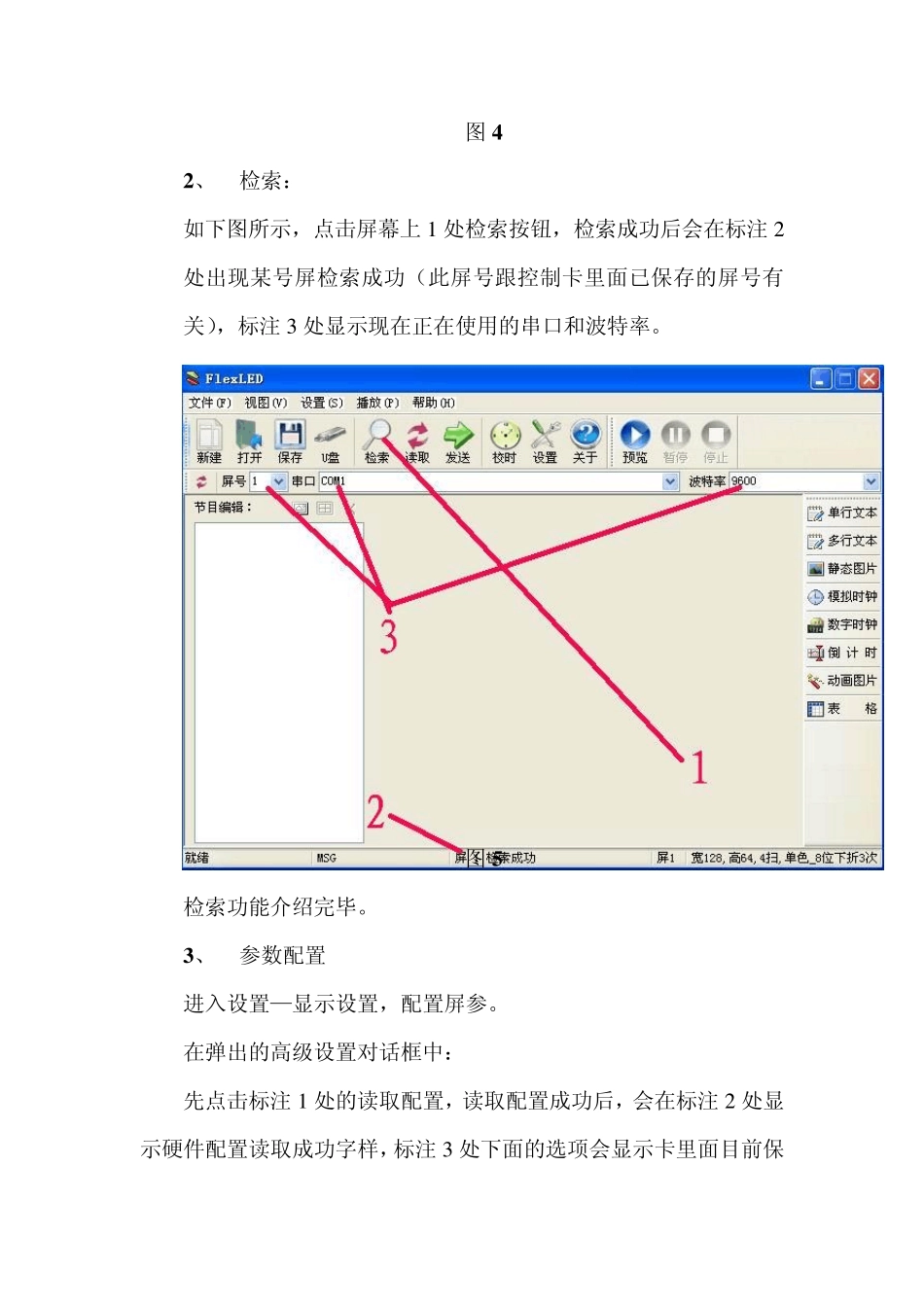

合肥金涵电子 注意：控制卡串口跟电脑串口连线均为2 3 5 交叉，即2 接3 , 3接2 ， 5 接5 。 第一次使用U 盘卡，需要先用串口配置屏参，屏参配置好之后，以后可以不再使用串口设置。 U 盘须是2G 或者2G 一下的。 串口设置屏参： 1、软件设置 打开软件后，进入设置—软件设置： 在通讯方式处选择串口通讯，串口名称和波特率两个选项可以不问，然后点击保存按钮，关闭对话框。 图4 2 、 检索： 如下图所示，点击屏幕上1 处检索按钮，检索成功后会在标注2处出现某号屏检索成功（此屏号跟控制卡里面已保存的屏号有关），标注3 处显示现在正在使用的串口和波特率。 图5 检索功能介绍完毕。 3 、 参数配置 进入设置—显示设置，配置屏参。 在弹出的高级设置对话框中： 先点击标注1 处的读取配置，读取配置成功后，会在标注2 处显示硬件配置读取成功字样，标注3 处下面的选项会显示卡里面目前保存的显示屏参数情况，如果跟自己的显示屏对不上，可更改选项，更改之后，点击保存按钮，然后再读取配置一次，核对刚才的更改是否保存成功。 P10 半户外单元板：单色8 位下折一次 室内3.0 3.75 5.0 单元板 单色/双色无打折。 行译码一般都是138 译码。 制作U 盘节目 1、 进入显示设置（高级设置），将里面参数配置成跟控制卡里面保存的参数一致，如下图： 图1 配置好以上参数后点击保存，然后关闭对话框，编辑节目。注意此处配置参数要跟控制卡里面配置的参数保持一致。 2、 编辑好节目后，点击图标中的U 盘，弹出保存对话框：如下图所示，可自己选取保存位置，但是请勿更改文件名。 图2 3、 将 U 盘格式化，文件系统选择 FAT 图3 格式化完成后，将刚才保存的U 盘文件program.dat 移动至U 盘当中，注意，在用U 盘传送完节目之前，不要再U 盘中存放其他文件。 4、在控制断电时插上 U 盘，然后再开电，等待控制卡读取 U 盘内容，大概 5 到 6 秒后就能读取完成，读取完成后，显示屏上会显示所读取的内容。若要拔掉 U 盘，最好在控制卡没电时再拔。
