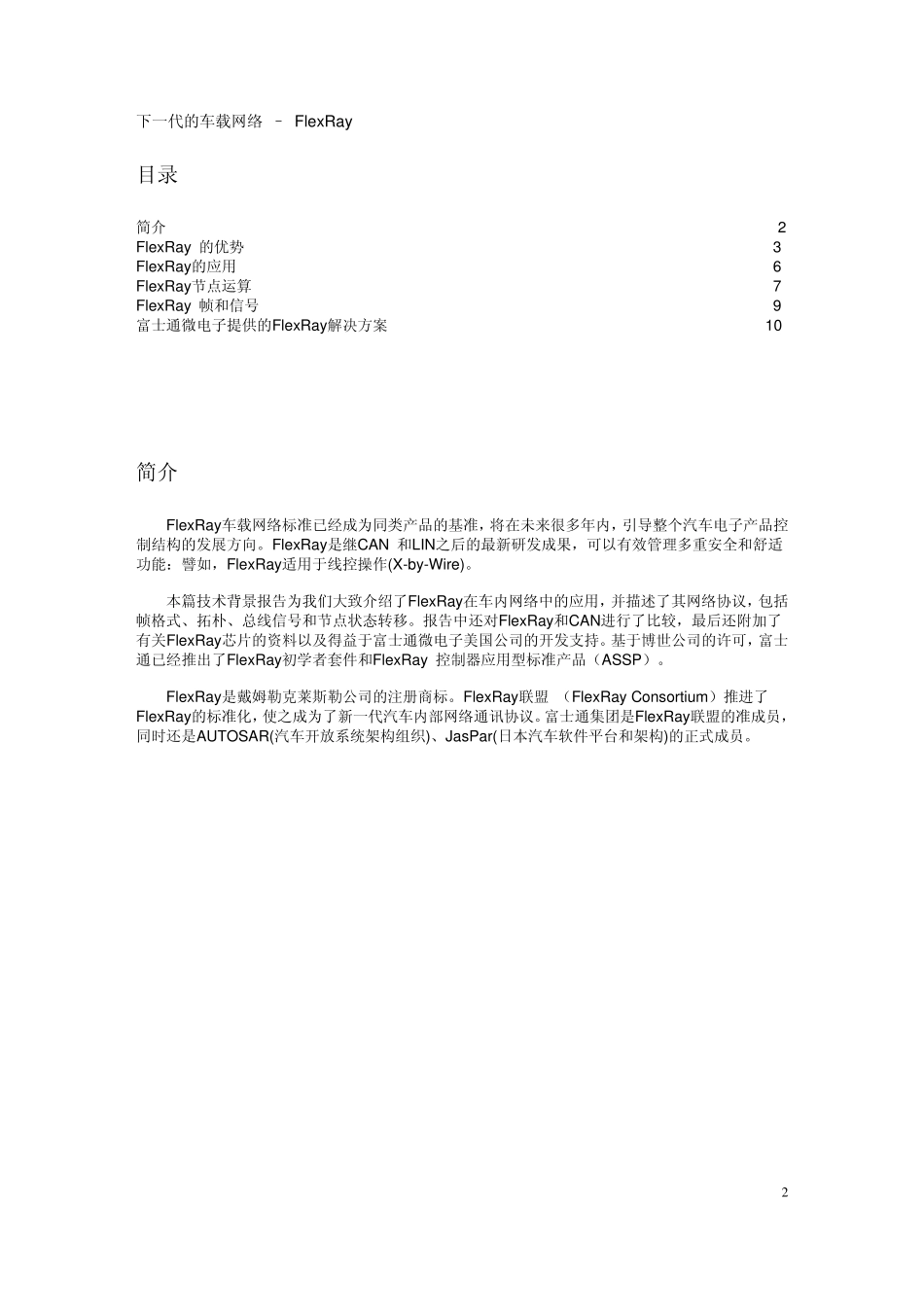

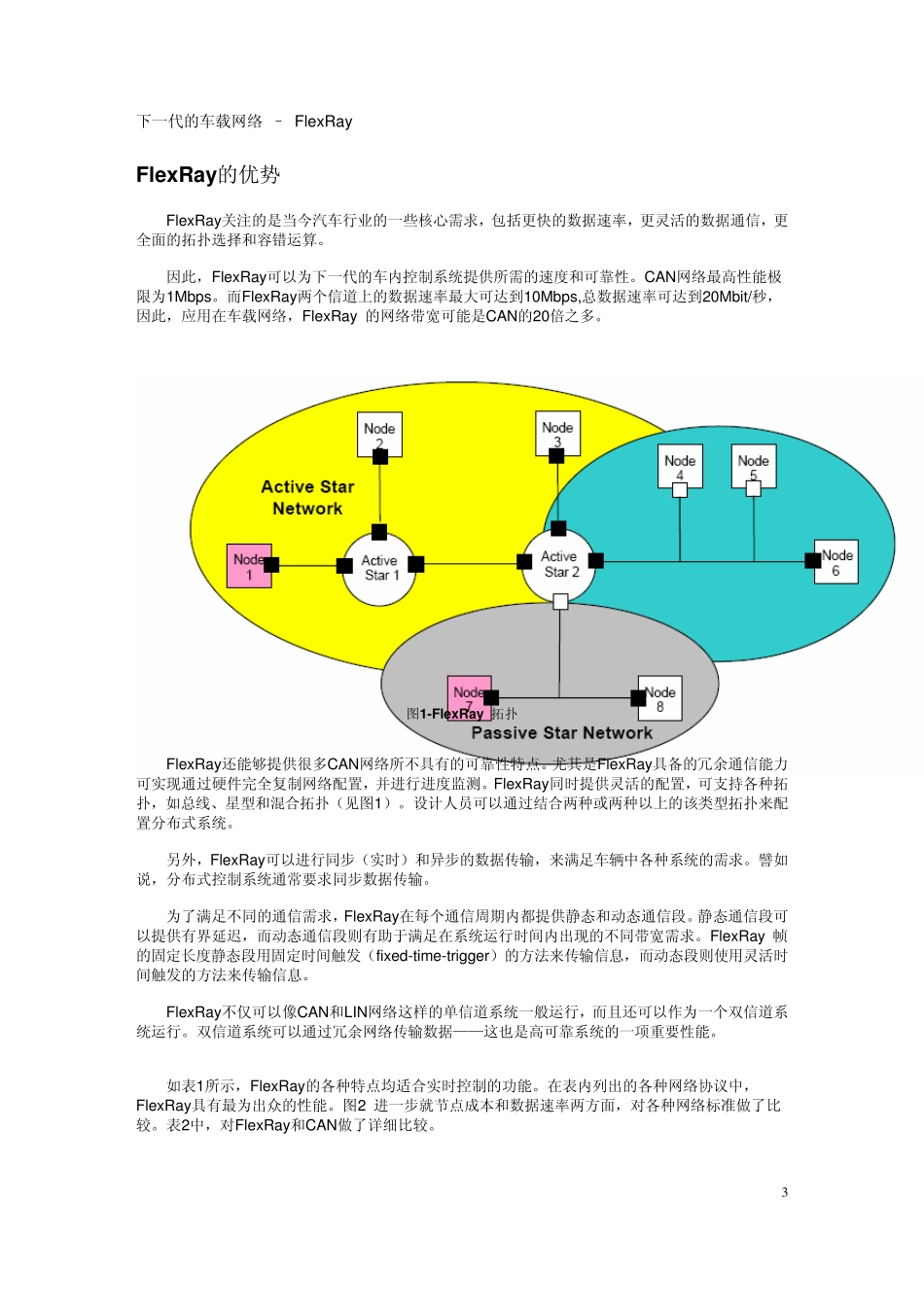

下一代的车载网络 – Flex Ray 1 下一代的车载网络 - Flex Ray 富士通微电子（上海）有限公司 2006年 下一代的车载网络 – FlexRay 2 目录 简介 2 FlexRay 的优势 3 FlexRay的应用 6 FlexRay节点运算 7 FlexRay 帧和信号 9 富士通微电子提供的FlexRay解决方案 10 简介 FlexRay车载网络标准已经成为同类产品的基准，将在未来很多年内，引导整个汽车电子产品控制结构的发展方向。FlexRay是继CAN 和LIN之后的最新研发成果，可以有效管理多重安全和舒适功能：譬如，FlexRay适用于线控操作(X-by-Wire)。 本篇技术背景报告为我们大致介绍了FlexRay在车内网络中的应用，并描述了其网络协议，包括帧格式、拓朴、总线信号和节点状态转移。报告中还对FlexRay和CAN进行了比较，最后还附加了有关FlexRay芯片的资料以及得益于富士通微电子美国公司的开发支持。基于博世公司的许可，富士通已经推出了FlexRay初学 者 套 件 和FlexRay 控制器 应用型 标准产品（ ASSP） 。 FlexRay是戴 姆 勒 克 莱 斯 勒 公司的注 册 商 标。FlexRay联 盟 （ FlexRay Consortium） 推进了FlexRay的标准化 ，使 之成为了新一代汽车内部 网络通讯 协议。富士通集 团 是FlexRay联 盟 的准成员 ，同时 还是AUTOSAR(汽车开放 系 统 架 构组 织 )、JasPar(日 本汽车软 件 平 台 和架 构)的正 式成员 。 下 一 代 的 车 载 网 络 – Flex Ray 3 Flex Ray 的 优 势 Flex Ray 关 注 的 是 当 今 汽 车 行 业 的 一 些 核 心 需 求 ， 包 括 更 快 的 数 据 速 率 ， 更 灵 活 的 数 据 通 信 ， 更全 面 的 拓 扑 选 择 和 容 错 运 算 。 因 此 ， Flex Ray 可 以 为 下 一 代 的 车 内 控 制 系 统 提 供 所 需 的 速 度 和 可 靠 性 。 CAN网 络 最 高 性 能 极限 为 1Mbps。 而 Flex Ray 两 个 信 道 上 的 数 据 速 率 最 大 可 达 到 10Mbps,总 数 据 速 率 可 达 到 20Mbit/秒 ，因 此 ， 应 用 在 车 载 网 络 ， Flex Ray 的 网 络 带 宽 可 能 是 CAN的 20倍 之 多 。 图 1-Flex Ray 拓 扑 Flex Ray 还 能 够 提 供 很 多 CAN网 络 所 不 具 有 的 可 靠 性 特 点 。 尤 其 是 Flex Ra...
