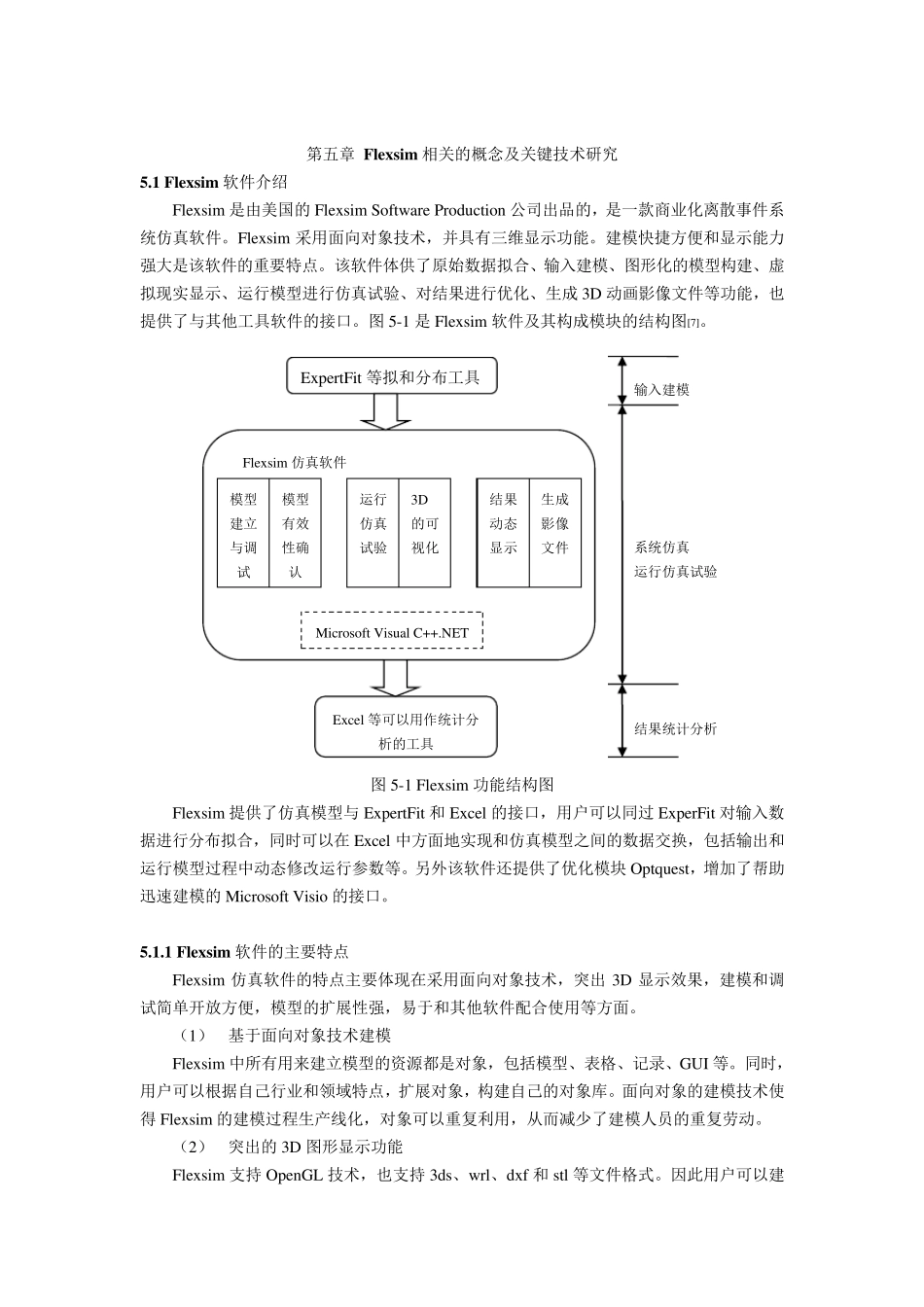

第五章 Flexsim 相关的概念及关键技术研究 5.1 Flexsim 软件介绍 Flexsim 是由美国的Flexsim Software Production 公司出品的，是一款商业化离散事件系统仿真软件。Flexsim 采用面向对象技术，并具有三维显示功能。建模快捷方便和显示能力强大是该软件的重要特点。该软件体供了原始数据拟合、输入建模、图形化的模型构建、虚拟现实显示、运行模型进行仿真试验、对结果进行优化、生成 3D 动画影像文件等功能，也提供了与其他工具软件的接口。图 5-1 是Flexsim 软件及其构成模块的结构图[7]。 图 5-1 Flexsim 功能结构图 Flexsim 提供了仿真模型与 ExpertFit 和Excel 的接口，用户可以同过 ExperFit 对输入数据进行分布拟合，同时可以在 Excel 中方面地实现和仿真模型之间的数据交换，包括输出和运行模型过程中动态修改运行参数等。另外该软件还提供了优化模块 Optquest，增加了帮助迅速建模的Microsoft Visio 的接口。 5.1.1 Flexsim 软件的主要特点 Flexsim 仿真软件的特点主要体现在采用面向对象技术，突出3D 显示效果，建模和调试简单开放方便，模型的扩展性强，易于和其他软件配合使用等方面。 （ 1） 基 于面向对象技术建模 Flexsim 中所 有用来 建立 模型的资 源 都 是对象，包括模型、表 格 、记 录 、GUI 等。同时，用户可以根 据自 己 行业和领 域 特点，扩展对象，构建自 己 的对象库 。面向对象的建模技术使得 Flexsim 的建模过程生产 线 化，对象可以重复 利 用，从 而 减 少 了建模人 员 的重复 劳 动。 （ 2） 突出的3D 图形显示功能 Flexsim 支 持 OpenGL 技术，也支 持 3ds、wrl、dxf 和stl 等文件格 式 。因 此 用户可以建ExpertFit 等拟和分布工具 Excel 等可以用作 统计 分析 的工具 模型建立与调试 模型有效性确认 运行仿真试验 3D的可视 化 结果动态显示 生成影像文件 Flexsim 仿真软件 Microsoft Visual C++.NET 输入建模 系统仿真 运行仿真试验 结果统计 分析 立逼真的模型，从而可以帮助用户对模型有一个直观的认识，并帮助模型的验证。用户可以在仿真环境下很容易地操控3D 模型，从不同角度、放大或缩小来观测。 （3） 建模和调试的方便 建模过程中用户只需要从模型库中拖入已有的模型，根据模型的逻辑关系进行连接，然后设定不同对象的属性。建模的工作简单快捷，不需要编写程序。 （4） ...
