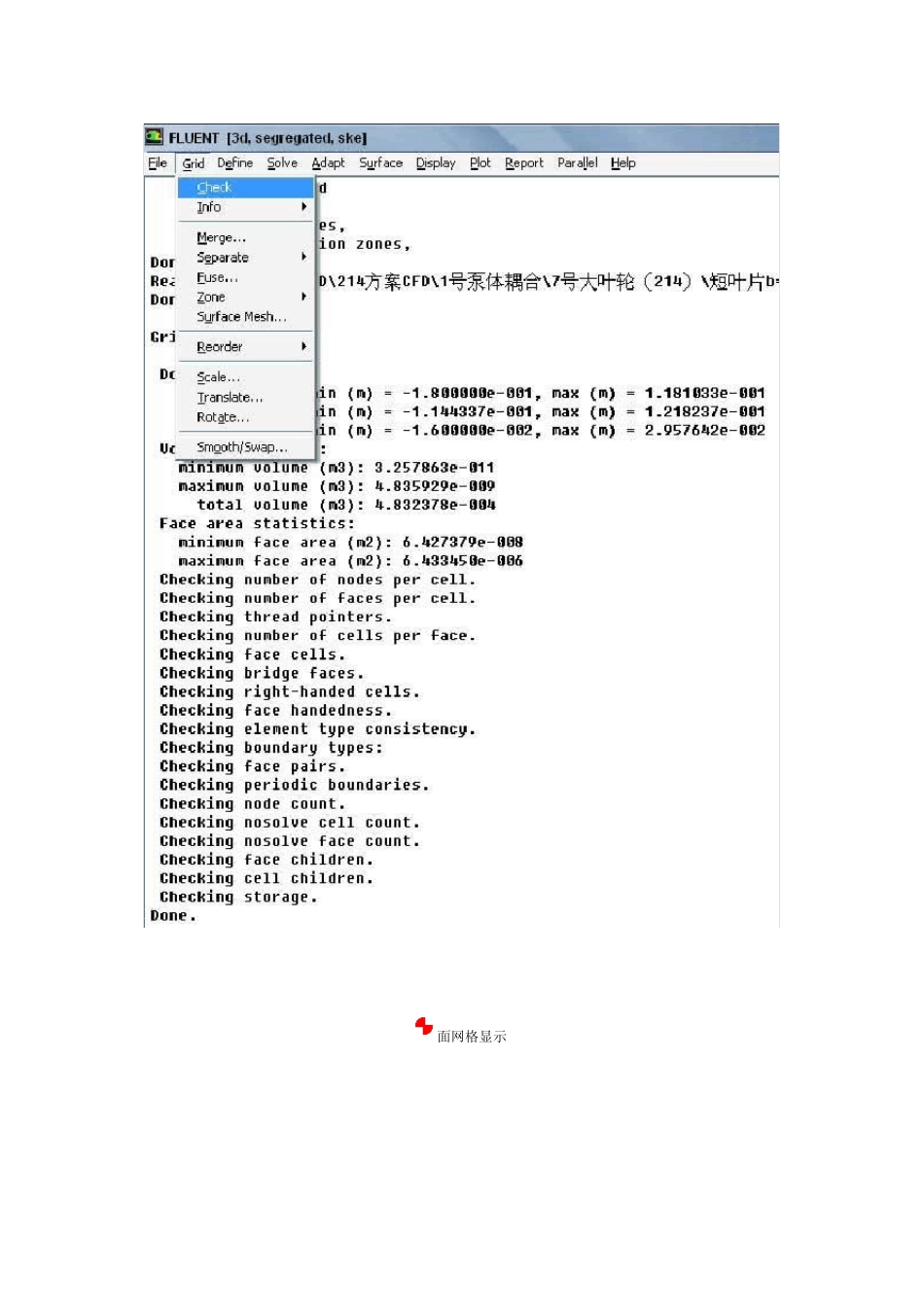

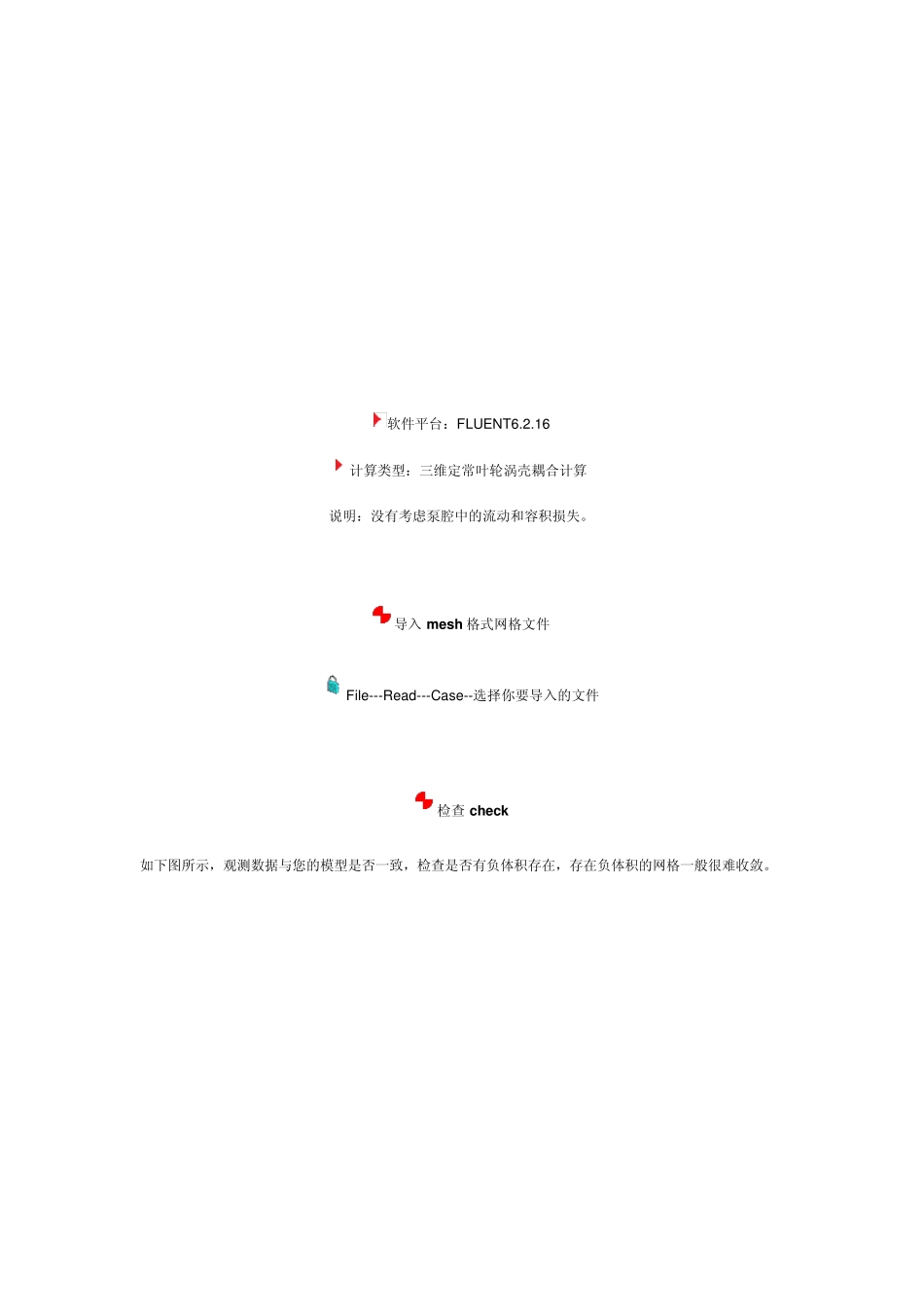

FLUENT 傻瓜操作 软件平台：FLUENT6.2.16 计算类型：三维定常叶轮涡壳耦合计算 说明：没有考虑泵腔中的流动和容积损失。 导入 mesh 格式网格文件 File---Read---Cas e--选择你要导入的文件 检查 check 如下图所示，观测数据与您的模型是否一致，检查是否有负体积存在，存在负体积的网格一般很难收敛。 面网格显示 光顺网格 Grid--Check 点击Smooth 和Sw ap，直到0 remaining iteration 和 number faces sw apped:0。 设置单位 Grid--Scale，一般都转换为mm 设定转速单位 Define-Unit 选择湍流模型 Define--Models--Viscous 考虑传热，不需要对能量方程进行设置，直接默认。对于不可压流体，solver 不需要设置，直接使用默认的隐式求解。Model 项只需要对湍流模型进行设他的全部默认。 设定流体属性 Define--Materials--Fluent Database 软件平台：FLUENT6.2.16 设定边界条件 1 .叶轮内流体 运用动静参考系解决运行叶轮和泵体间的动静耦合问题。 叶轮内流体设置为旋转坐标系，设置转速n,比如 n=3500rpm,2900rpm 等。 运动方向运用右手法则判定。 2 .涡壳（泵体）内流体 涡壳内流体设置为静止。 3 .叶轮进口 一般来说，定流量，计算扬程的情况，进口采用速度进口。设置如下图。 3 .叶轮出口 叶轮出口通常采用自由出流条件，存在明显回流影响收敛的情况下，一般采用压力出口。 3 .叶片表面 设置为 w all，相对于叶轮为静止。可以设置表明粗糙度。 交接面设置 Define--Grid interface 松弛因子设置 Solve--Control--Solution 一般来说，采用默认值。若难收敛，或者收敛不理想，可以把松弛因子调小。 一般采用一阶计算收敛后，再调整为二阶计算，这样收敛相对理想一些。 残差监控 Solve--Monitors--Residual 设置收敛精度，一般设置为 1e-06. 为了准确判定收敛，对于定场计算，给定速度进口时，监控进口和出口总压，当进口和出口总压恒定时，认为已经收敛。 如果进出口设置得为压力边界条件，监控流量，当进口和出口流量恒定时，认为已经收敛。 初始化 采用进口速度值，进行初始化。 Solv e--Initializ e--Initializ e 迭代设置 Solv e--Iterate 残差图 FLUENT 后处理 软件平台：FLUENT6.2.16 创建ISO 面 Surface--Iso-surface 创建中截面，或者其他您需要后处理的面。 压力云图 Display--Counters 选择 Pressure--Static Pressure 湍动能云图 Displ...
