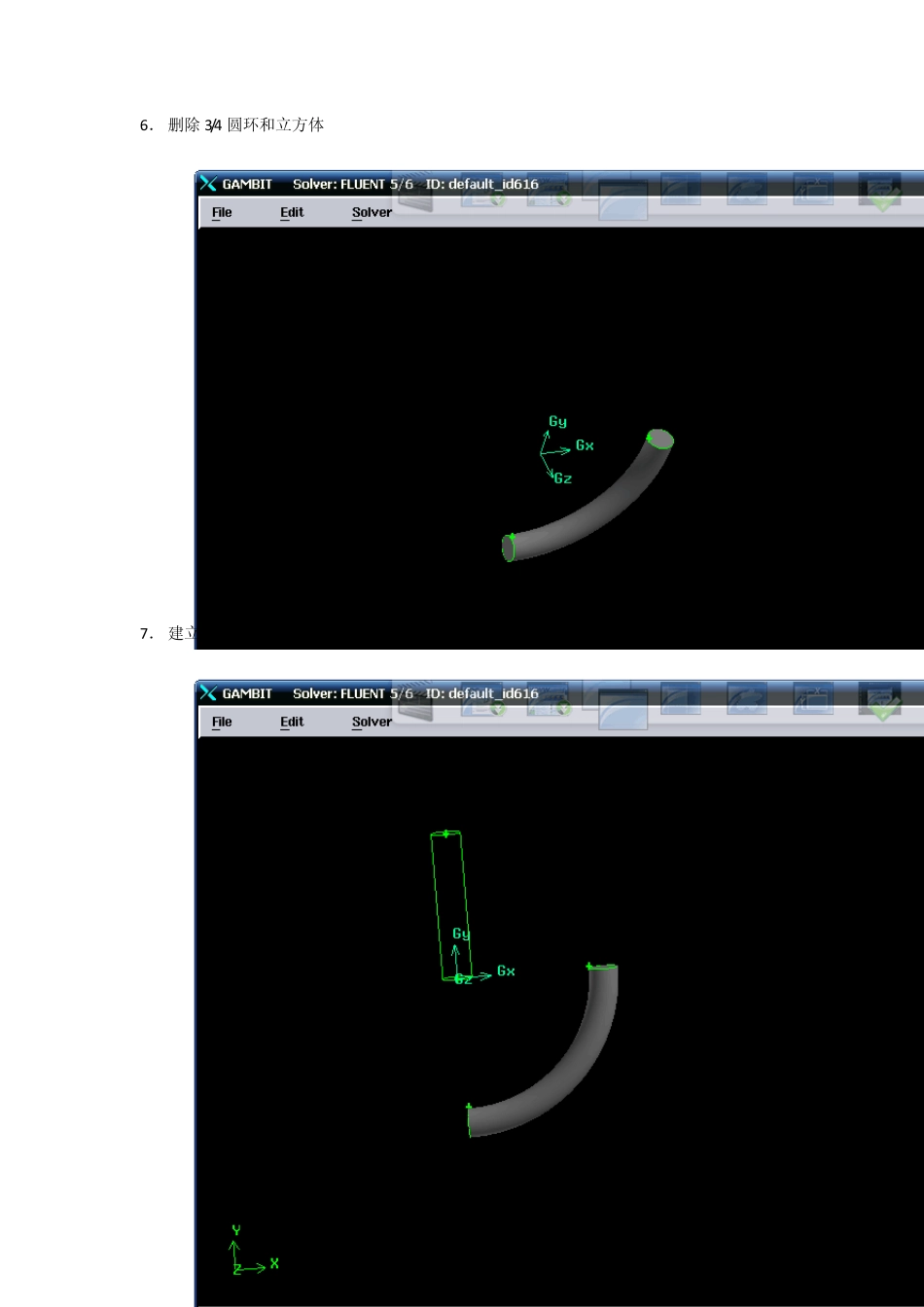

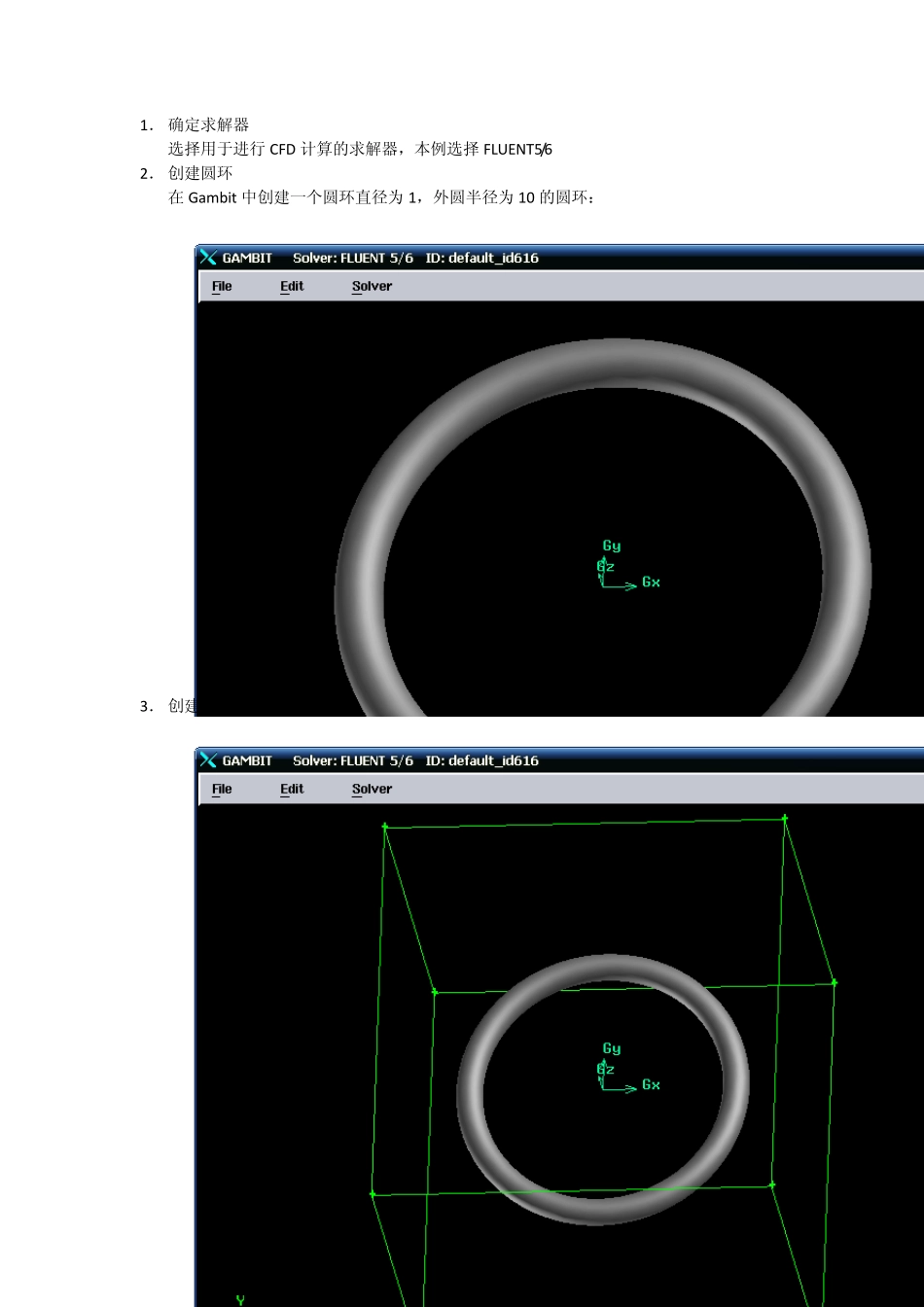

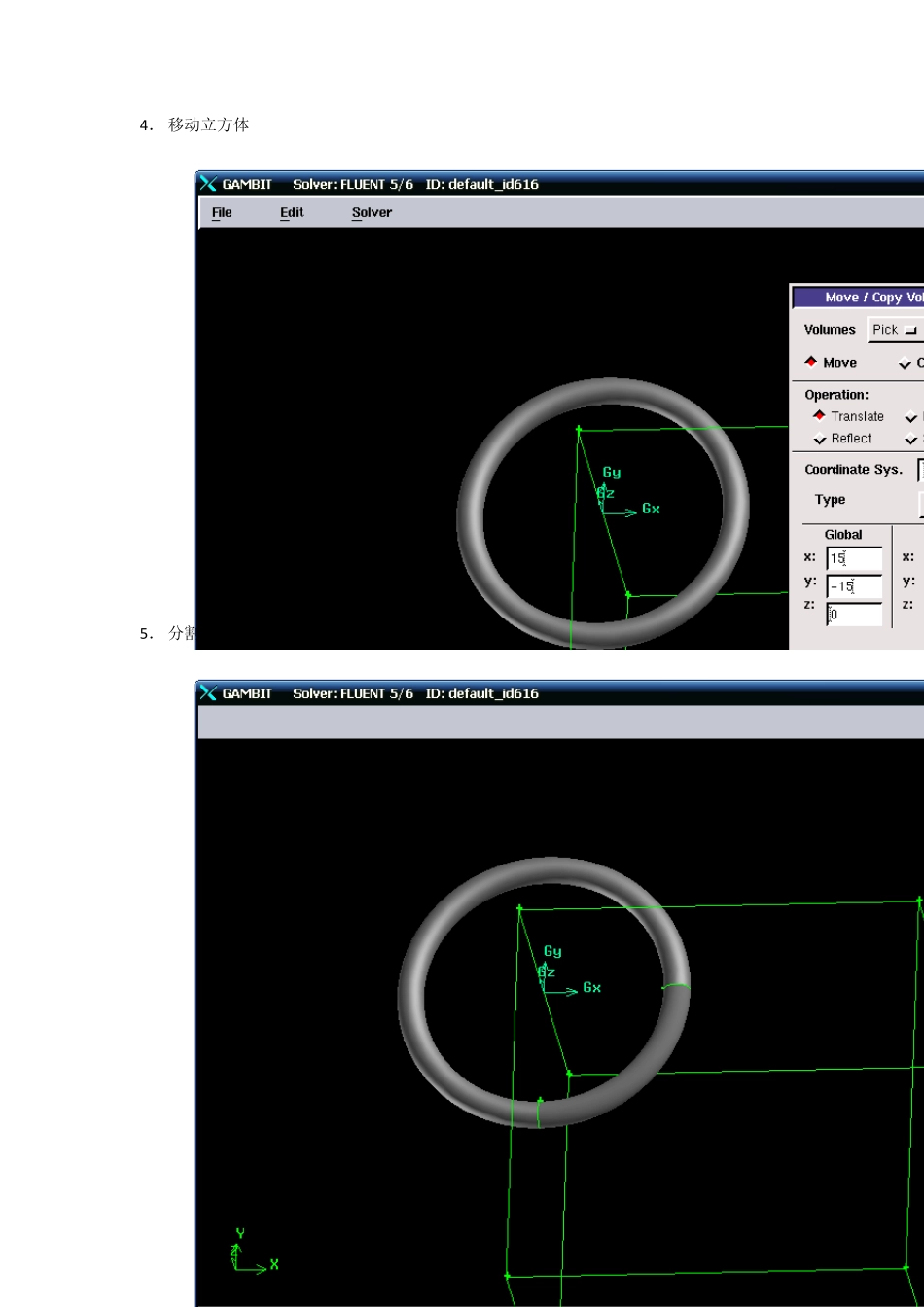

1． 确定求解器 选择用于进行CFD 计算的求解器，本例选择FLUENT5/6 2． 创建圆环 在Gambit中创建一个圆环直径为 1，外圆半径为 10 的圆环： 3． 创建立方体： 4 ． 移动立方体 5 ． 分割圆环 6． 删除3/4 圆环和立方体 7． 建立弯管直段 8 ． 移动弯管直段 9 ． 整合弯管和直段 1 0 ． 边界层的设定 1 1 ． 划分面网格 1 2 ． 划分体网格 1 3 ． 定义边界类型 14． 输出网格文件 利用 FLUENT-3D 求解器进行模拟计算 1． 启动 FLUENT,进入 3D 模式 2． 读入网格数据 3． 网格检查 4． 显示网格： 5 ． 建立求解模型 6 ． 设置标准的湍流模型 7 ． 设置流体的物理属性 8 ． 设置边界条件 9 ． 求解控制 1 0 ． 求解 （1 ）初始化流场 （2）设置计算过程的残差和视图窗口 （3）存case 文件 （4）开始计算 残差曲线 1 1 ． 显示初步计算结果 速度场图 压力场图
