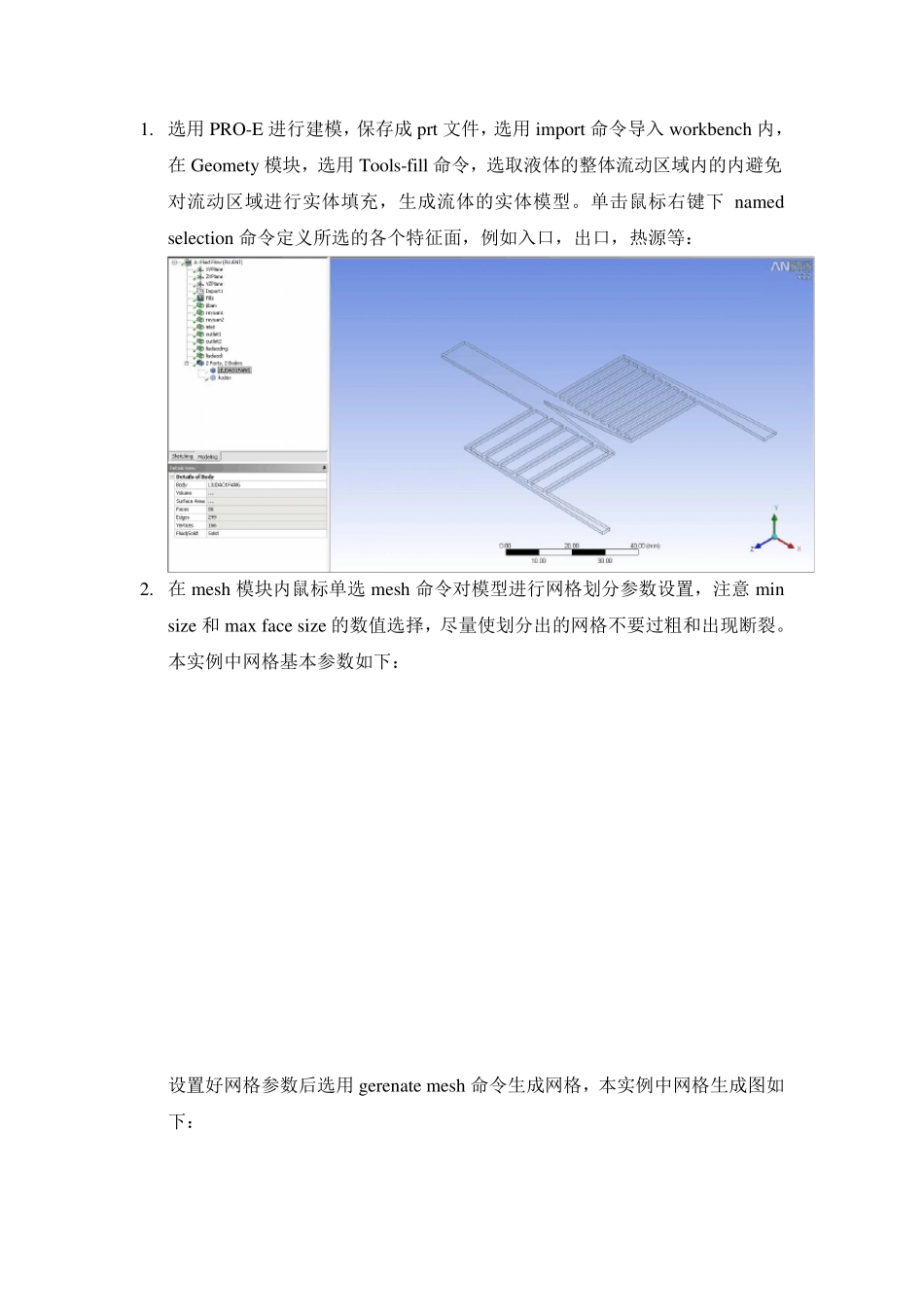

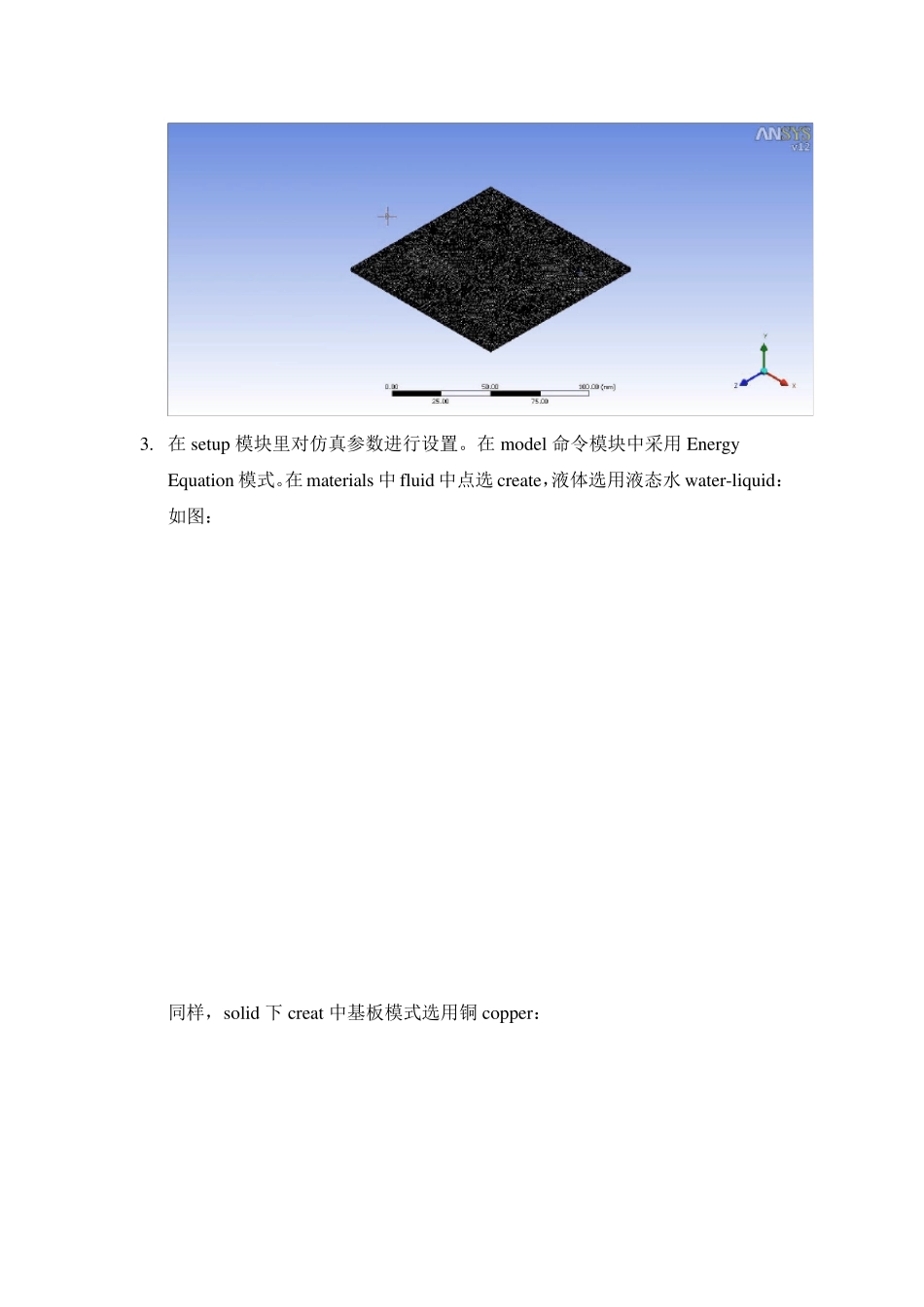

1. 选用PRO-E 进行建模，保存成prt 文件，选用import 命令导入workbench 内，在Geomety 模块，选用Tools-fill 命令，选取液体的整体流动区域内的内避免对流动区域进行实体填充，生成流体的实体模型。单击鼠标右键下 named selection 命令定义所选的各个特征面，例如入口，出口，热源等： 2. 在mesh 模块内鼠标单选mesh 命令对模型进行网格划分参数设置，注意 min size 和 max face size 的数值选择，尽量使划分出的网格不要过粗和出现断裂。本实例中网格基本参数如下： 设置好网格参数后选用gerenate mesh 命令生成网格，本实例中网格生成图如下： 3. 在setup 模块里对仿真参数进行设置。在model 命令模块中采用 Energy Equation 模式。在materials 中 fluid 中点选 create，液体选用液态水 water-liquid：如图： 同样，solid 下 creat 中基板模式选用铜 copper： 边界条件bou ndary conditions 命令中选择inlet，设置为速度入口，ou tlet 设置为压力出口，本实例中入口设置的参数图如下： 热源类型设置为热通量表达，参数设置如下： Wall-liudao-type 选择为interface，wall-liudao1fang type 同样设置为interface在mesh interfaces 命令中点选creat/edit 命令，interface option 热源类型为热通量设置交界面为耦合墙，如图： 4. Solution 模块中，Solution Methods 类型选择如下： Solu tion controls 中参数设置如下： Solution initializtion 设置下参数设置如下： Run calculation 设置下迭代次数设置100 次，点击 calculate 开始进行计算： 经过计算后结果收敛，在resu lt 模块中选用 contou r 命令可以设置需要观察的面相应的物理数值，设置如图： 进行简单的后处理，既可以得到结果图： 选用tool 命令下的其他指令可以看到不同的结果图，如线图和表格等。
