Fluent结果的Tecplot应用实例

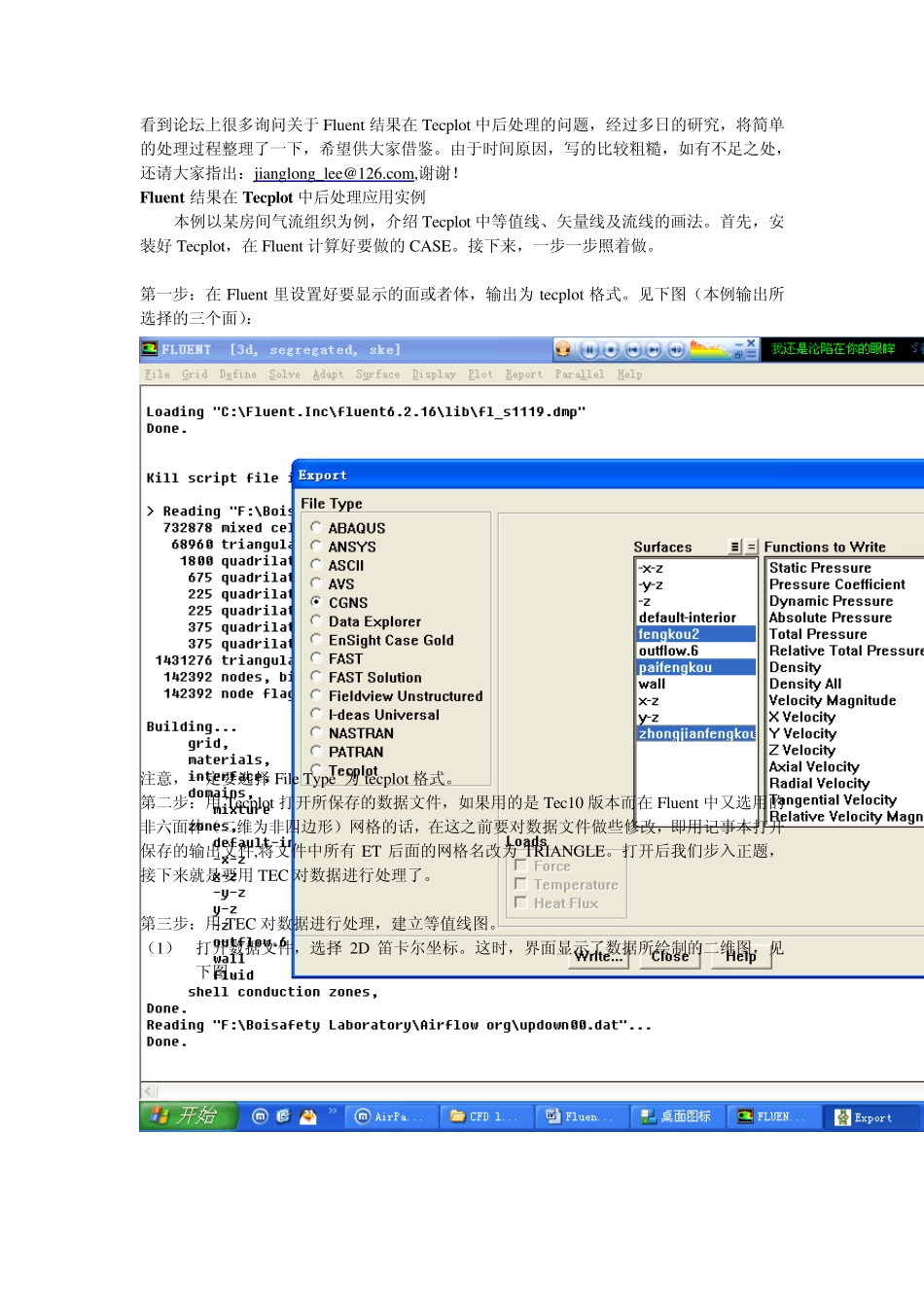

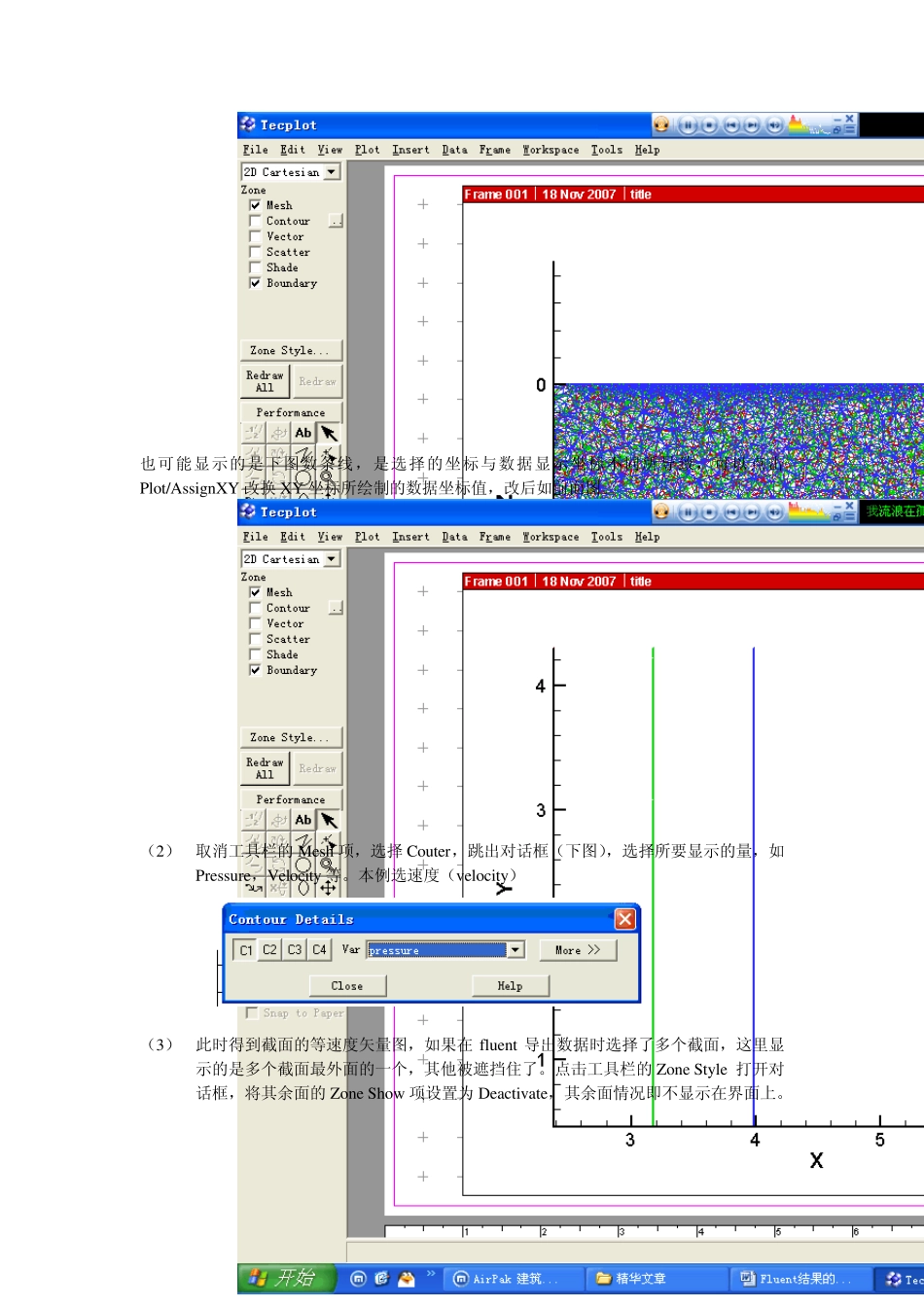

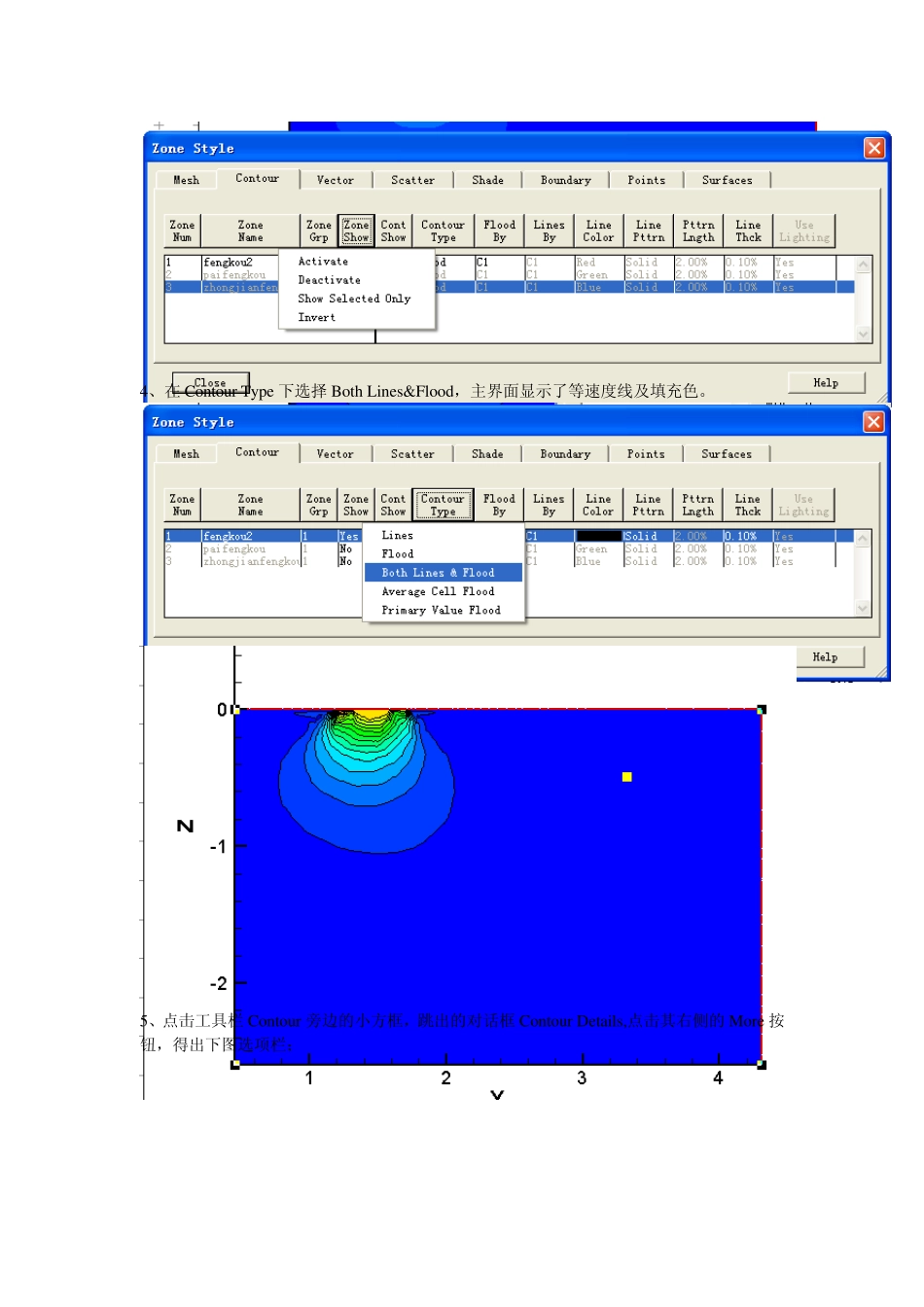

看到论坛上很多询问关于Flu ent 结果在Tecplot 中后处理的问题，经过多日的研究，将简单的处理过程整理了一下，希望供大家借鉴。由于时间原因，写的比较粗糙，如有不足之处，还请大家指出：jianglong_lee@126.com,谢谢！ Flu ent 结果在Tecplot 中后处理应用实例 本例以某房间气流组织为例，介绍Tecplot 中等值线、矢量线及流线的画法。首先，安装好 Tecplot，在Flu ent 计算好要做的CASE。接下来，一步一步照着做。 第一步：在Flu ent 里设置好要显示的面或者体，输出为tecplot 格式。见下图（本例输出所选择的三个面）： 注意，一定要选择 File Ty pe 为tecplot 格式。 第二步：用Tecplot 打开所保存的数据文件，如果用的是 Tec10 版本而在Flu ent 中又选用的非六面体（二维为非四边形）网格的话，在这之前要对数据文件做些修改，即用记事本打开保存的输出文件,将文件中所有ET 后面的网格名改为TRIANGLE。打开后我们步入正题，接下来就是要用TEC 对数据进行处理了。 第三步：用TEC 对数据进行处理，建立等值线图。 （1） 打开数据文件，选择 2D 笛卡尔坐标。这时，界面显示了数据所绘制的二维图，见下图。 也可能显示的是下图数条线，是选择的坐标与数据显示坐标不同所导致，可以点击Plot/AssignXY 改换XY 坐标所绘制的数据坐标值，改后如前面图。 （2） 取消工具栏的Mesh 项，选择Couter，跳出对话框（下图），选择所要显示的量，如Pressure，Velocity等。本例选速度（velocity） （3） 此时得到截面的等速度矢量图，如果在 fluent 导出数据时选择了多个截面，这里显示的是多个截面最外面的一个，其他被遮挡住了。点击工具栏的Zone Style 打开对话框，将其余面的Zone Show 项设置为 Deactivate，其余面情况即不显示在界面上。 4、在 Contou r Ty pe 下选择 Both Lines&Flood，主界面显示了等速度线及填充色。 5、点击工具栏 Contou r 旁边的小方框，跳出的对话框 Contou r Details,点击其右侧的 More 按钮，得出下图选项栏； 在Levels 栏目添加或删除速度等级（这一步请对照图来设置，比较稀的地方可以加密等），在Legend栏目可以添加等速说明图标，可以选择横置或竖直设置等，具体不再论述，在Lables栏目选择Show Lables。其余栏目不再详细论述。最后得到下图结果。 在Zone Style 的Contour Type 下选择Lines，得到下图效果。 第四步，建立数据的速度矢量图 （...
