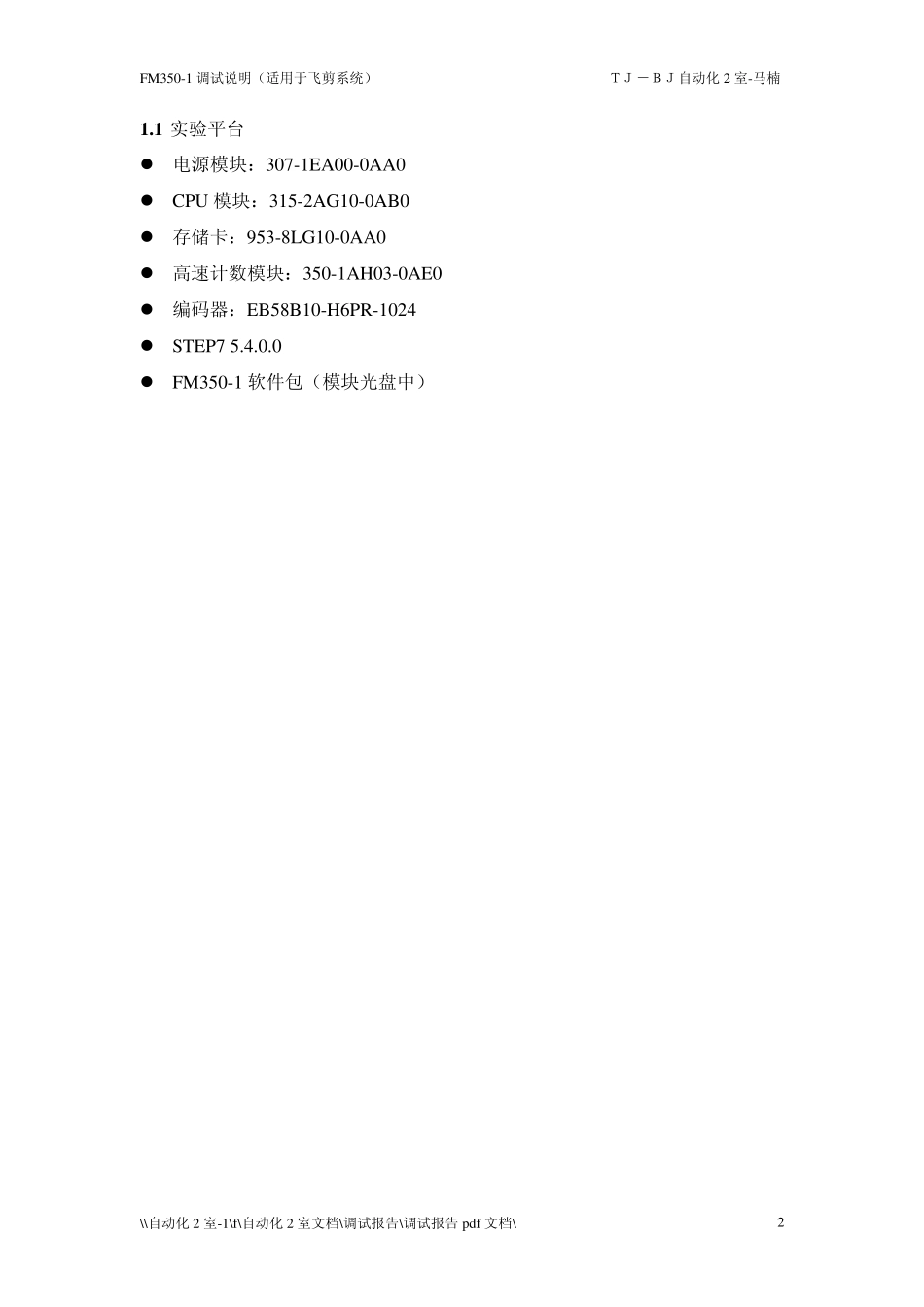

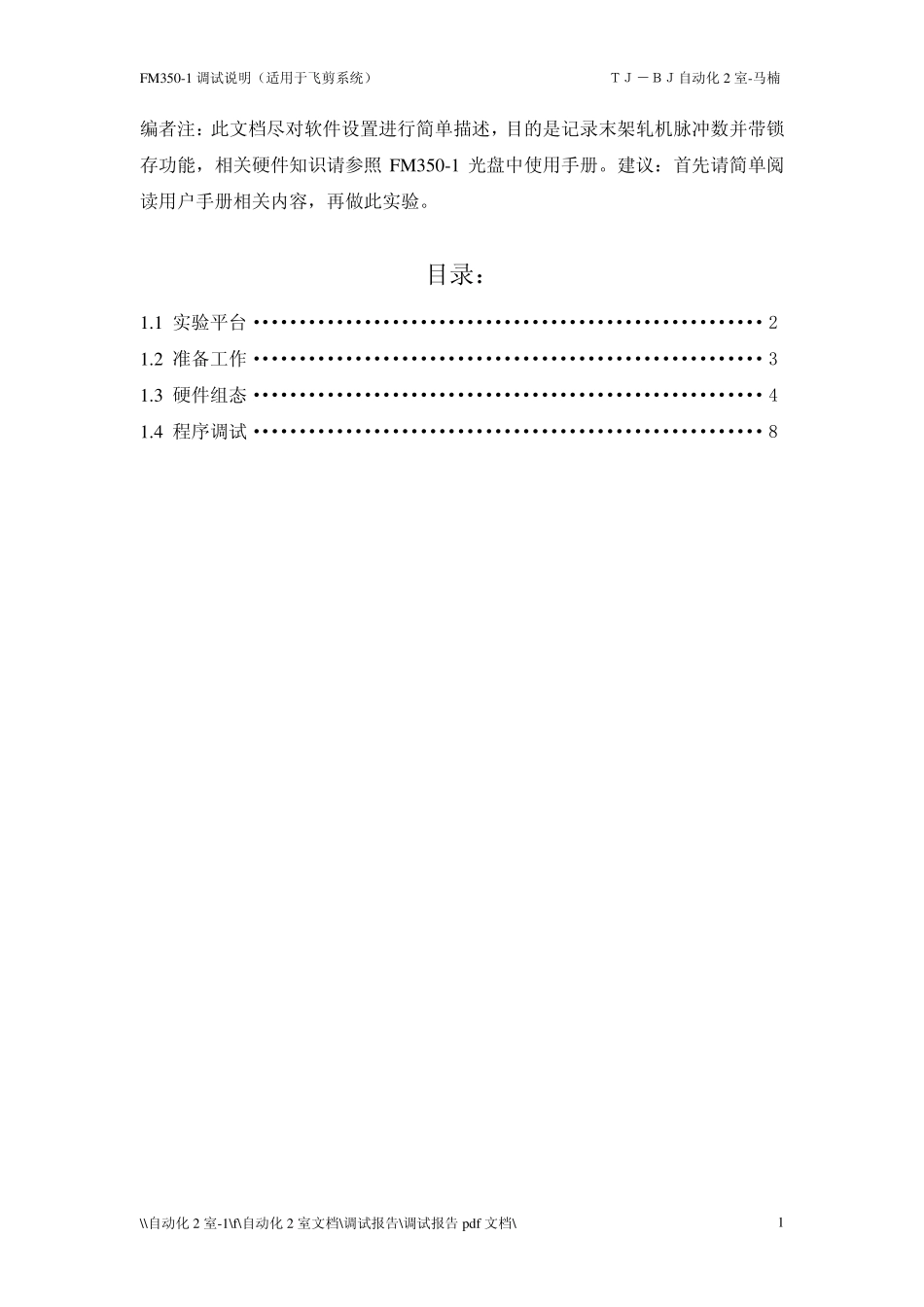

FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化2 室-马楠 \\自动化2 室-1\f\自动化2 室文档\调试报告\调试报告p df 文档\ 1编者注：此文档尽对软件设置进行简单描述，目的是记录末架轧机脉冲数并带锁存功能，相关硬件知识请参照FM350-1 光盘中使用手册。建议：首先请简单阅读用户手册相关内容，再做此实验。 目录： 1.1 实验平台·······················································2 1.2 准备工作·······················································3 1.3 硬件组态·······················································4 1.4 程序调试·······················································8 FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化 2 室-马楠 \\自动化 2 室-1\f\自动化 2 室文档\调试报告\调试报告 p df 文档\ 21 .1 实验平台 z 电源模块：307-1EA00-0AA0 z CPU 模块：315-2AG10-0AB0 z 存储卡：953-8LG10-0AA0 z 高速计数模块：350-1AH03-0AE0 z 编码器：EB58B10-H6PR-1024 z STEP7 5.4.0.0 z FM350-1 软件包（模块光盘中） FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化 2 室-马楠 \\自动化 2 室-1\f\自动化 2 室文档\调试报告\调试报告 p df 文档\ 31 .2 准备工作 z 搭建实验平台 z 安装软件包（先要安装 STEP7） FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化 2 室-马楠 \\自动化 2 室-1\f\自动化 2 室文档\调试报告\调试报告 p df 文档\ 41 .3 硬件组态 z 建立一个新项目 z 插入一个 300 站 z 组态硬件（如图 1） 图 1 z 双击 FM350 COUNTER，出现 COUNTER MODULE 画面（图 2） FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化 2 室-马楠 \\自动化 2 室-1\f\自动化 2 室文档\调试报告\调试报告 pdf 文档\ 5 图 2 z 进入 Operating Modes，修改 Gate 的模式为 Latch（图 3） FM350-1 调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化 2 室-马楠 \\自动化 2 室-1\f\自动化 2 室文档\调试报告\...
