FM指标测试与方法

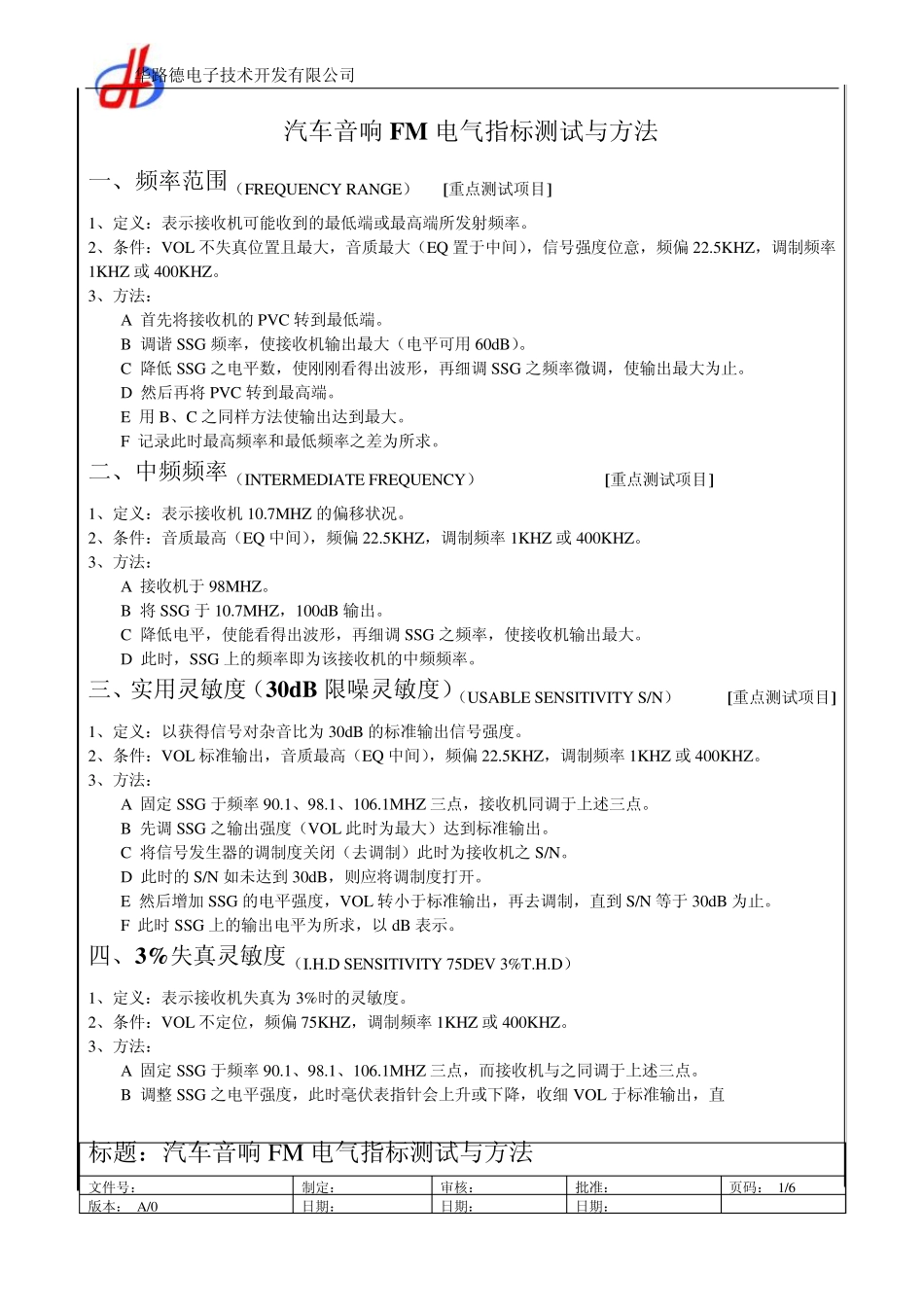

华路德电子技术开发有限公司 标题：汽车音响FM 电气指标测试与方法 文件号： 制定： 审核： 批准： 页码： 1/6 版本： A/0 日期： 日期： 日期： 汽车音响FM 电气指标测试与方法 一、频率范围（FREQUENCY RANGE） [重点测试项目] 1、定义：表示接收机可能收到的最低端或最高端所发射频率。 2、条件：VOL 不失真位置且最大，音质最大（EQ 置于中间），信号强度位意，频偏 22.5KHZ，调制频率1KHZ 或 400KHZ。 3、方法： A 首先将接收机的 PVC 转到最低端。 B 调谐 SSG 频率，使接收机输出最大（电平可用 60dB）。 C 降低 SSG 之电平数，使刚刚看得出波形，再细调 SSG 之频率微调，使输出最大为止。 D 然后再将 PVC 转到最高端。 E 用 B、C 之同样方法使输出达到最大。 F 记录此时最高频率和最低频率之差为所求。 二、中频频率（INTERMEDIATE FREQUENCY） [重点测试项目] 1、定义：表示接收机 10.7MHZ 的偏移状况。 2、条件：音质最高（EQ 中间），频偏 22.5KHZ，调制频率 1KHZ 或 400KHZ。 3、方法： A 接收机于 98MHZ。 B 将 SSG 于 10.7MHZ，100dB 输出。 C 降低电平，使能看得出波形，再细调 SSG 之频率，使接收机输出最大。 D 此时，SSG 上的频率即为该接收机的中频频率。 三、实用灵敏度（30d B 限噪灵敏度）（USABLE SENSITIVITY S/N） [重点测试项目] 1、定义：以获得信号对杂音比为 30dB 的标准输出信号强度。 2、条件：VOL 标准输出，音质最高（EQ 中间），频偏 22.5KHZ，调制频率 1KHZ 或 400KHZ。 3、方法： A 固定SSG 于频率 90.1、98.1、106.1MHZ 三点，接收机同调于上述三点。 B 先调 SSG 之输出强度（VOL 此时为最大）达到标准输出。 C 将信号发生器的调制度关闭（去调制）此时为接收机之 S/N。 D 此时的 S/N 如未达到 30dB，则应将调制度打开。 E 然后增加 SSG 的电平强度，VOL 转小于标准输出，再去调制，直到 S/N 等于 30dB 为止。 F 此时 SSG 上的输出电平为所求，以 dB 表示。 四、3%失真灵敏度（I.H.D SENSITIVITY 75DEV 3%T.H.D） 1、定义：表示接收机失真为 3%时的灵敏度。 2、条件：VOL 不定位，频偏 75KHZ，调制频率 1KHZ 或 400KHZ。 3、方法： A 固定SSG 于频率 90.1、98.1、106.1MHZ 三点，而接收机与之同调于上述三点。 B 调整 SSG 之电平强度，此时毫伏表...
