FOXBORO操作员教材第6章中文

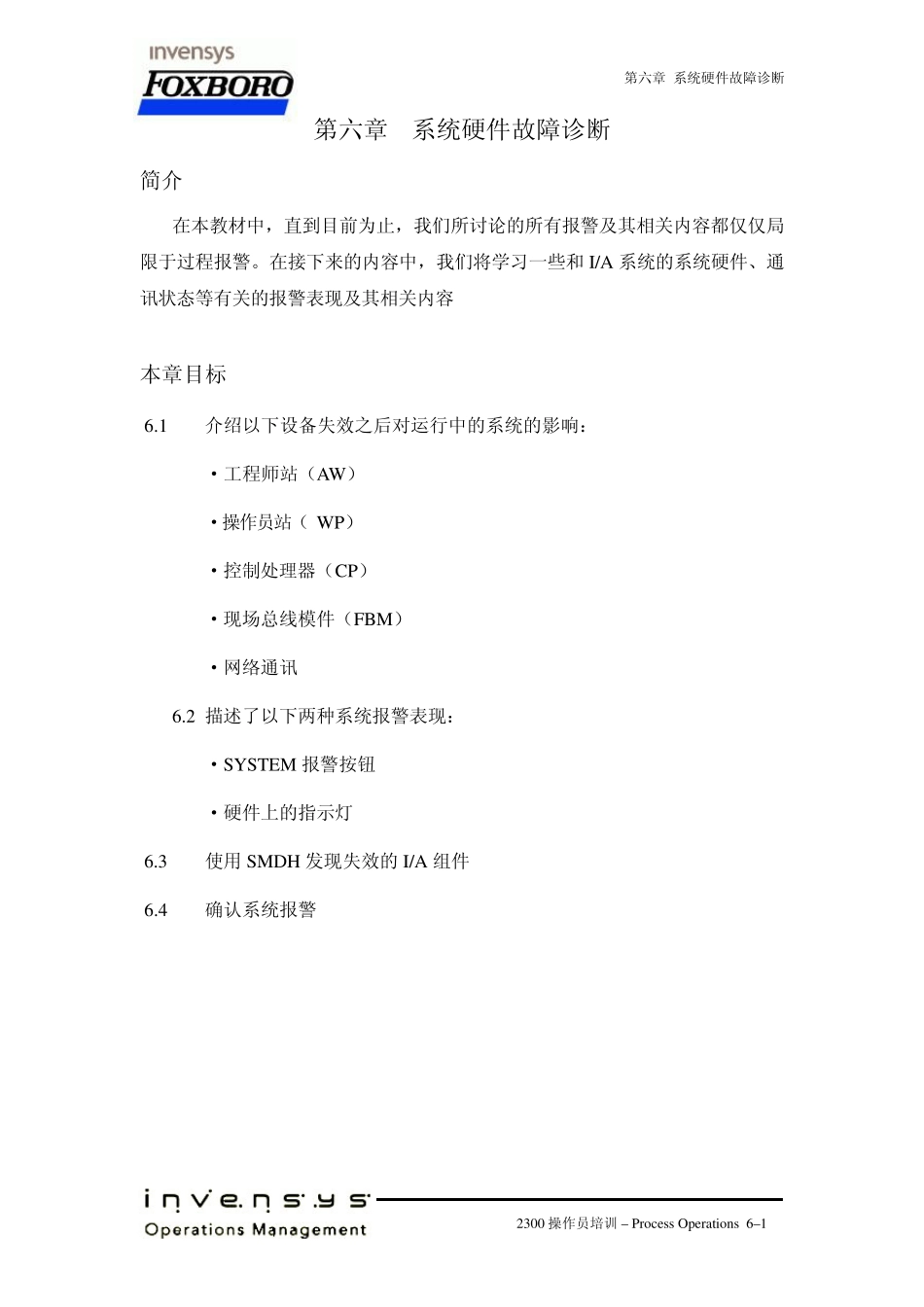

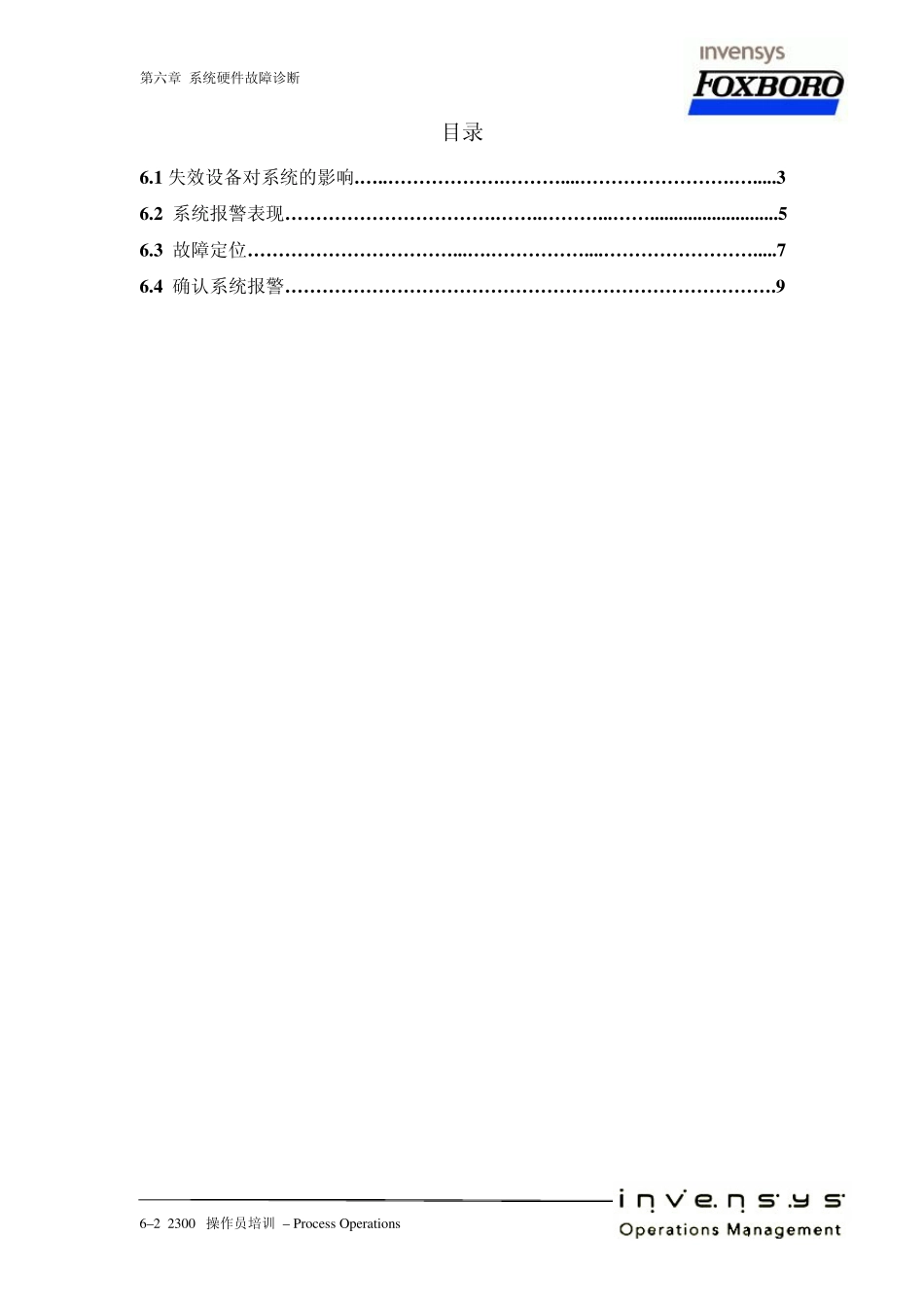

第六章 系统硬件故障诊断 2300 操作员培训 – Process Operations 6– 1 第六章 系统硬件故障诊断 简介 在本教材中，直到目前为止，我们所讨论的所有报警及其相关内容都仅仅局限于过程报警。在接下来的内容中，我们将学习一些和I/A 系统的系统硬件、通讯状态等有关的报警表现及其相关内容 本章目标 6.1 介绍以下设备失效之后对运行中的系统的影响： ·工程师站（AW） ·操作员站（ WP） ·控制处理器（CP） ·现场总线模件（FBM） ·网络通讯 6.2 描述了以下两种系统报警表现： ·SYSTEM 报警按钮 ·硬件上的指示灯 6.3 使用 SMDH 发现失效的I/A 组件 6.4 确认系统报警 第六章 系统硬件故障诊断 6– 2 2300 操作员培训 – Process Operations 目录 6.1 失效设备对系统的影响.… ..… … … … … … .… … … ....… … … … … … … … .… .....3 6.2 系统报警表现… … … … … … … … … … … .… … ..… … … ...… … ...........................5 6.3 故障定位… … … … … … … … … … … ...… .… … … … … ....… … … … … … … … .....7 6.4 确认系统报警… … … … … … … … … … … … … … … … … … … … … … … … … … .9 第六章 系统硬件故障诊断 2300 操作员培训 – Process Operations 6– 3 6 .1 失效设备对系统的影响 I/A系统是一个开放式的 DCS 控制系统，这意味着当系统中的某个或某些硬件设备出故障的时候，系统不会整个瘫痪，而是故障部分停止运行，正常的部分继续维持正常的工作。 图 6.1 – 1 开放的分散式 DCS 网络结构 虽然我们已经对改进 I/A 系统的软件和硬件的稳定性做了很多的工作，但是不可否认的是，我们仍然无法完全避免故障的产生。但是我们在 I/A 系统中普遍采用了冗余配置，尽可能的将系统中硬件故障带来的影响降到最低的水平。 这里提到的冗余，指的是使用两个完全相同的设备互为备用，平时其中的一个作为主设备运行，当该主设备发生故障的时候，备用的设备无缝隙切换上来接替故障设备继续工作的一种工作方式。I/A 系统中能实现冗余配置的设备有： ·工作站（PC 机） ·控制处理器（CP） ·网络通讯 ·现场总线模件（FBM） 虽然我们的设备可以配置为冗余方式工作，但是由于各方...
