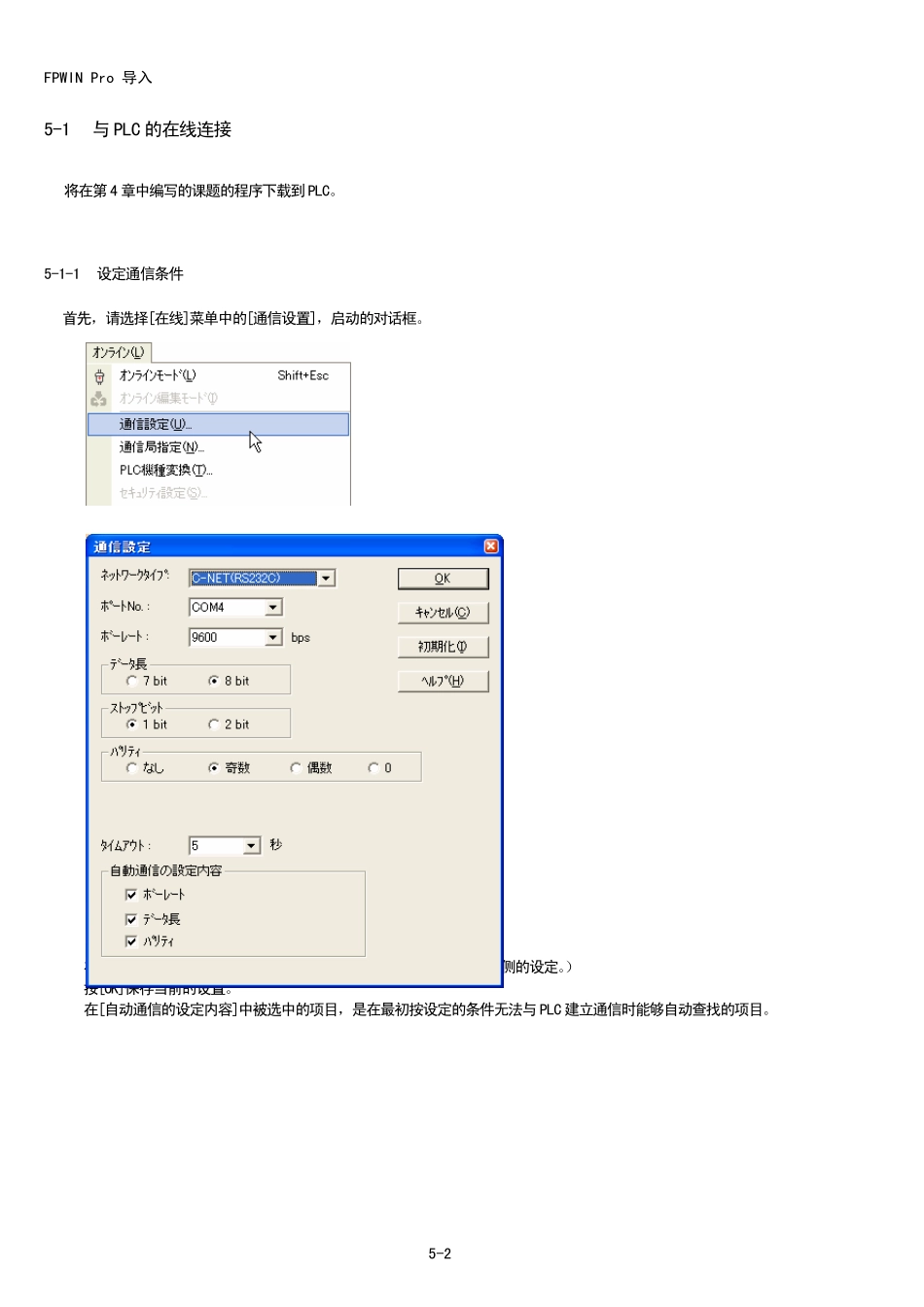

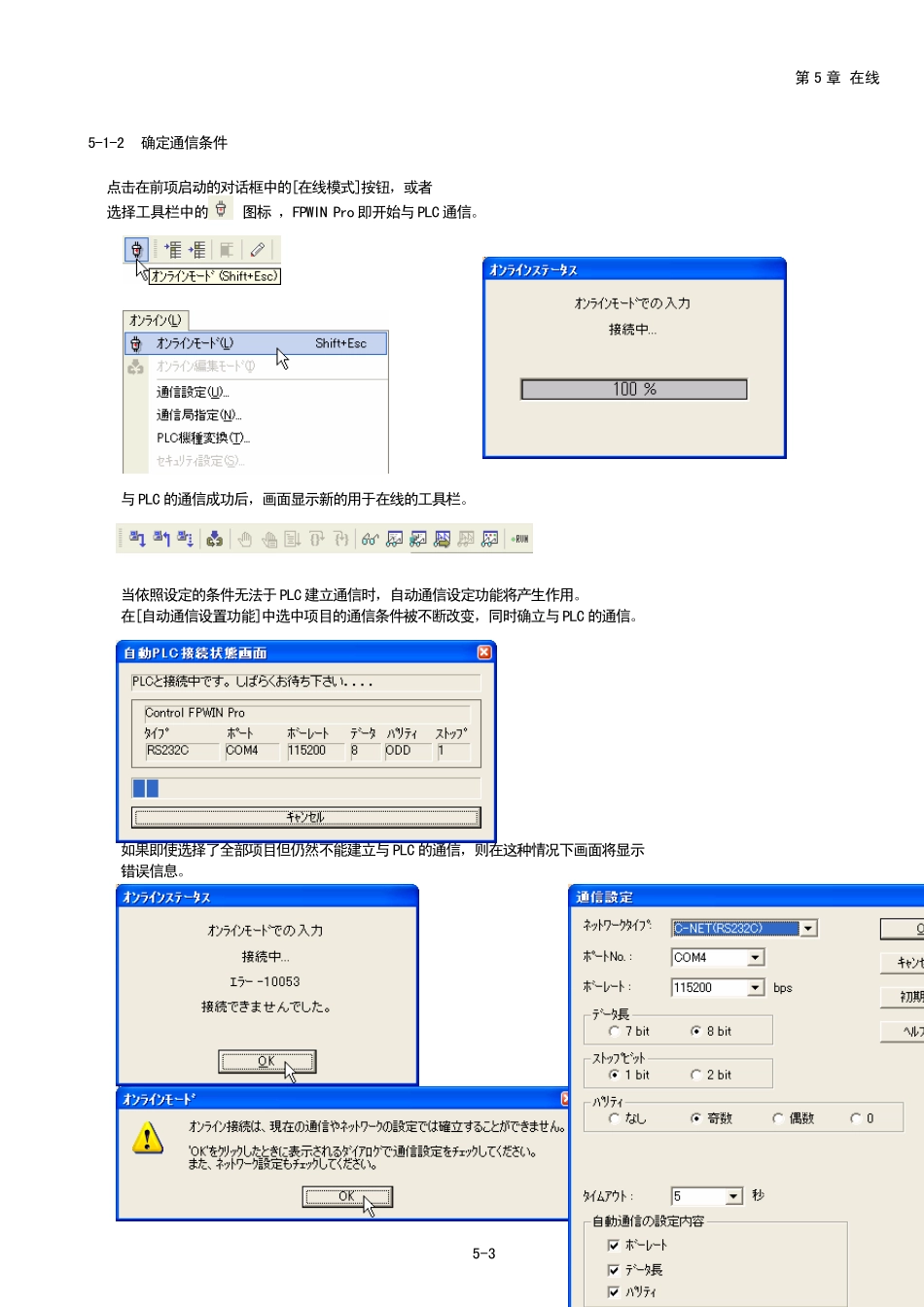

第5 章 在线 5-1 第5章 在线 FPWIN Pro 导入 5-2 5-1 与PLC 的在线连接 5-1-1 设定通信条件 将在第4 章中编写的课题的程序下载到PLC。 首先，请选择[在线]菜单中的[通信设置]，启动的对话框。 在此对话框中设定所使用的通信端口及波特率等项目。（请确认PLC 侧的设定。） 按[OK]保存当前的设置。 在[自动通信的设定内容]中被选中的项目，是在最初按设定的条件无法与PLC 建立通信时能够自动查找的项目。 第5 章 在线 5-3 5-1-2 确定通信条件 与PLC 的通信成功后，画面显示新的用于在线的工具栏。 当依照设定的条件无法于PLC 建立通信时，自动通信设定功能将产生作用。 在[自动通信设置功能]中选中项目的通信条件被不断改变，同时确立与PLC 的通信。 如果即使选择了全部项目但仍然不能建立与PLC 的通信，则在这种情况下画面将显示 错误信息。 点击在前项启动的对话框中的[在线模式]按钮，或者 选择工具栏中的 图标 ，FPWIN Pro 即开始与PLC 通信。 FPWIN Pro 导入 5-4 另外，即使确立了通信，在工程文件中设定的PLC 与实际连接PLC 机型不同时，也将显示以下信息。 被选择后，按照当前所连接的PLC 机型对系统寄存器进行初始化，进入在线模式。 在在线模式所用的工具栏中，以下几个按钮特别会经常使用，因此请记住其作用。 ■经常使用的图标 将工程文件下载到PLC。 当在线编辑时，下载程序的变更部分。 进入在线编辑模式。 切换LD 编辑画面的监控模式。 切换PLC 的动作模式。 被选择后，停止进入在线模式的移行处理。 第5 章 在线 5-5 5-2 执行程序下载 5-2-1 进入在线时的下载步骤 可以进入在线模式后，将编写的第4 章的课题工程文件下载到PLC。 在FPWIN Pro 的初始设定中，设置为以下形式 [当工程文件不一致时，在进入在线模式后，提示下载程序和系统寄存器] 在下载过程中，画面显示左图所示的内容。 ■操作步骤 FPWIN Pro 导入 5-6 ●选项的选择（ PLC 模式(RUN/PROG.)自动切换有效 ） 进行下载时，显示下图所示的对话框，在选择了 的情况下 自动变换到PROG.模式后进行下载，下载结束后自动返回RUN 模式。 开始下载 模式？ 进入PROG.模式 下载系统寄存器和程序 进入RUN 模式 RUN 模式 下载结束 进行下载，下载结束后自动切换到RUN 模式。 PROG.模式 模式自动切换有效时的处理流程图 注）PLC 必须处于遥控模式状态。 FP2SH､ FP2 的...
