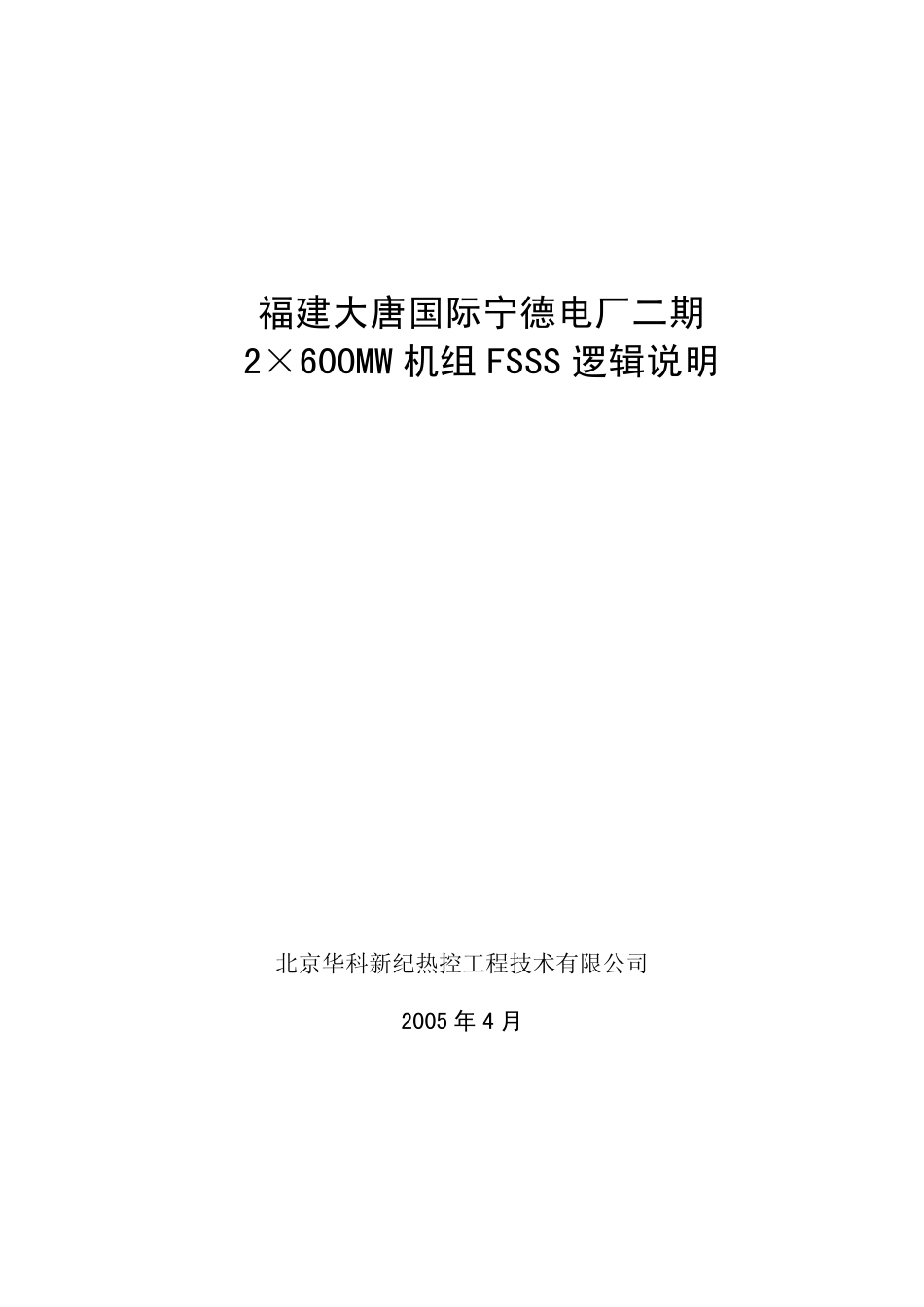

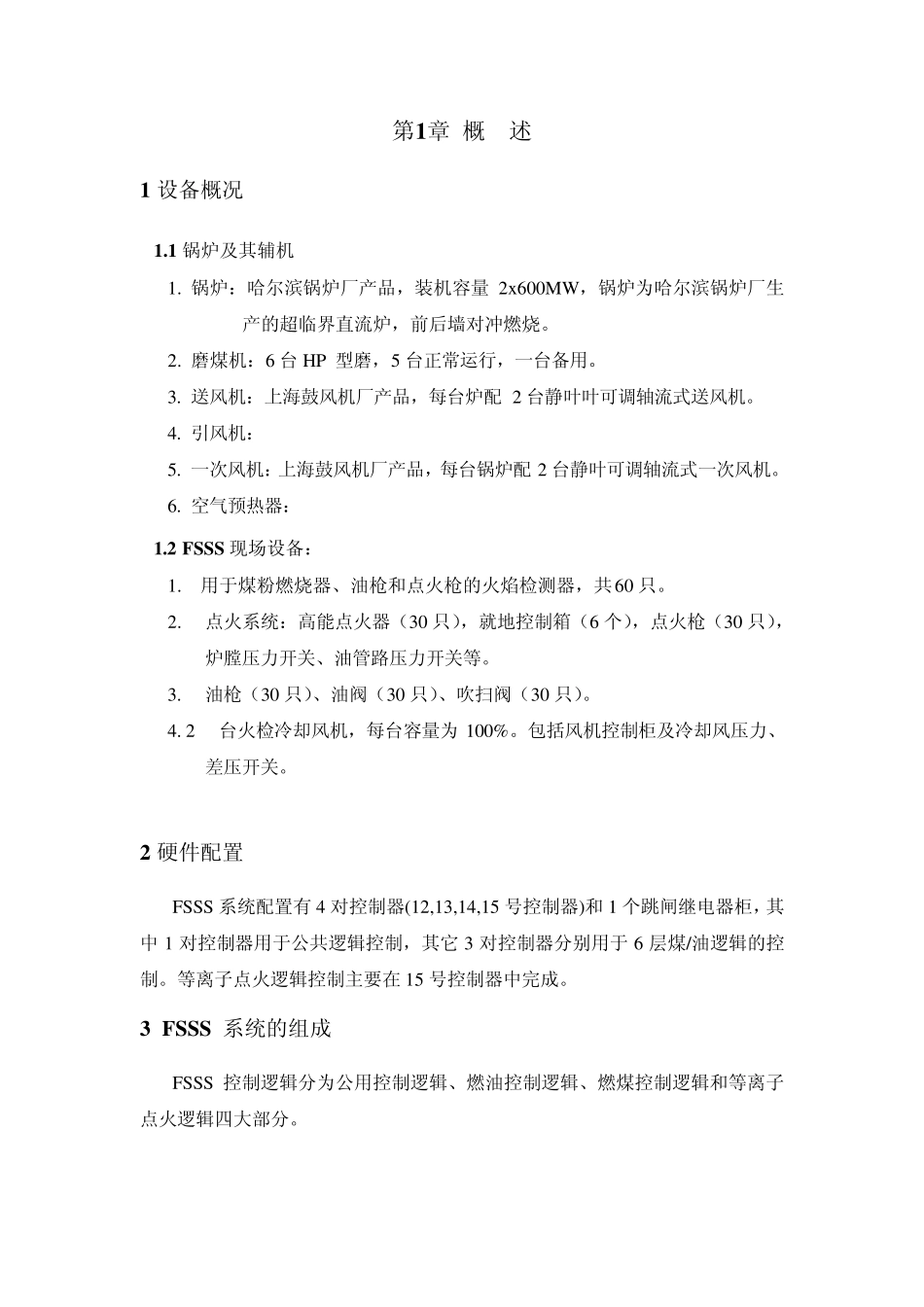

福建大唐国际宁德电厂二期 2×600MW 机组 FSSS 逻辑说明 北京华科新纪热控工程技术有限公司 2005 年 4 月 第1章 概 述 1 设备概况 1.1 锅炉及其辅机 1. 锅炉：哈尔滨锅炉厂产品，装机容量2x600MW，锅炉为哈尔滨锅炉厂生产的超临界直流炉，前后墙对冲燃烧。 2. 磨煤机：6 台HP 型磨，5 台正常运行，一台备用。 3. 送风机：上海鼓风机厂产品，每台炉配2 台静叶叶可调轴流式送风机。 4. 引风机： 5. 一次风机：上海鼓风机厂产品，每台锅炉配2 台静叶可调轴流式一次风机。 6. 空气预热器： 1.2 FSSS 现场设备： 1. 用于煤粉燃烧器、油枪和点火枪的火焰检测器，共60 只。 2. 点火系统：高能点火器（30 只），就地控制箱（6 个），点火枪（30 只），炉膛压力开关、油管路压力开关等。 3. 油枪（30 只）、油阀（30 只）、吹扫阀（30 只）。 4. 2台火检冷却风机，每台容量为100%。包括风机控制柜及冷却风压力、差压开关。 2 硬件配置 FSSS 系统配置有 4 对控制器(12,13,14,15 号控制器)和 1 个跳闸继电器柜，其中 1 对控制器用于公共逻辑控制，其它 3 对控制器分别用于6 层煤/油逻辑的控制。等离子点火逻辑控制主要在 15 号控制器中完成。 3 FSSS 系统的组成 FSSS 控制逻辑分为公用控制逻辑、燃油控制逻辑、燃煤控制逻辑和等离子点火逻辑四大部分。 3 .1 公用控制逻辑 包括锅炉保护的全部内容，即油泄漏试验、炉膛吹扫、主燃料跳闸（MFT）、油燃料跳闸（OFT）及首出原因记忆、点火条件，RB 等。 公用控制逻辑还包括火检冷却风机、密封风机、燃油母管安全快关阀、泄漏试验隔离阀、燃油母管回油关断阀。 3 .2 燃油控制逻辑 包括单个油燃烧器投、切控制及层投、切控制。 3 .3 燃煤控制逻辑 包括各制粉系统（煤层）的顺序控制及单个设备的控制。 FSSS 操作界面主要是操作员站 CRT 画面。作为保护系统，FSSS 还有后备硬手操 MFT 按钮。 3 .4 等离子点火控制逻辑 等离子点火主要控制逻辑在等离子点火系统 PLC 中完成，DCS 系统中主要实现等离子点火系统的操作接口和参数显示，相关辅助设备的启停控制以及涉及到炉膛安全和制粉系统的保护逻辑。 3 .5 系统功能分配 公用控制逻辑和密封风机、火检冷却风机控制采用一对控制器，每两套制粉系统及其相应的油燃烧器的控制采用一对控制器，六套制粉系统共采用三对控制器。等离子点火逻辑控制主要在F 磨控制器...
