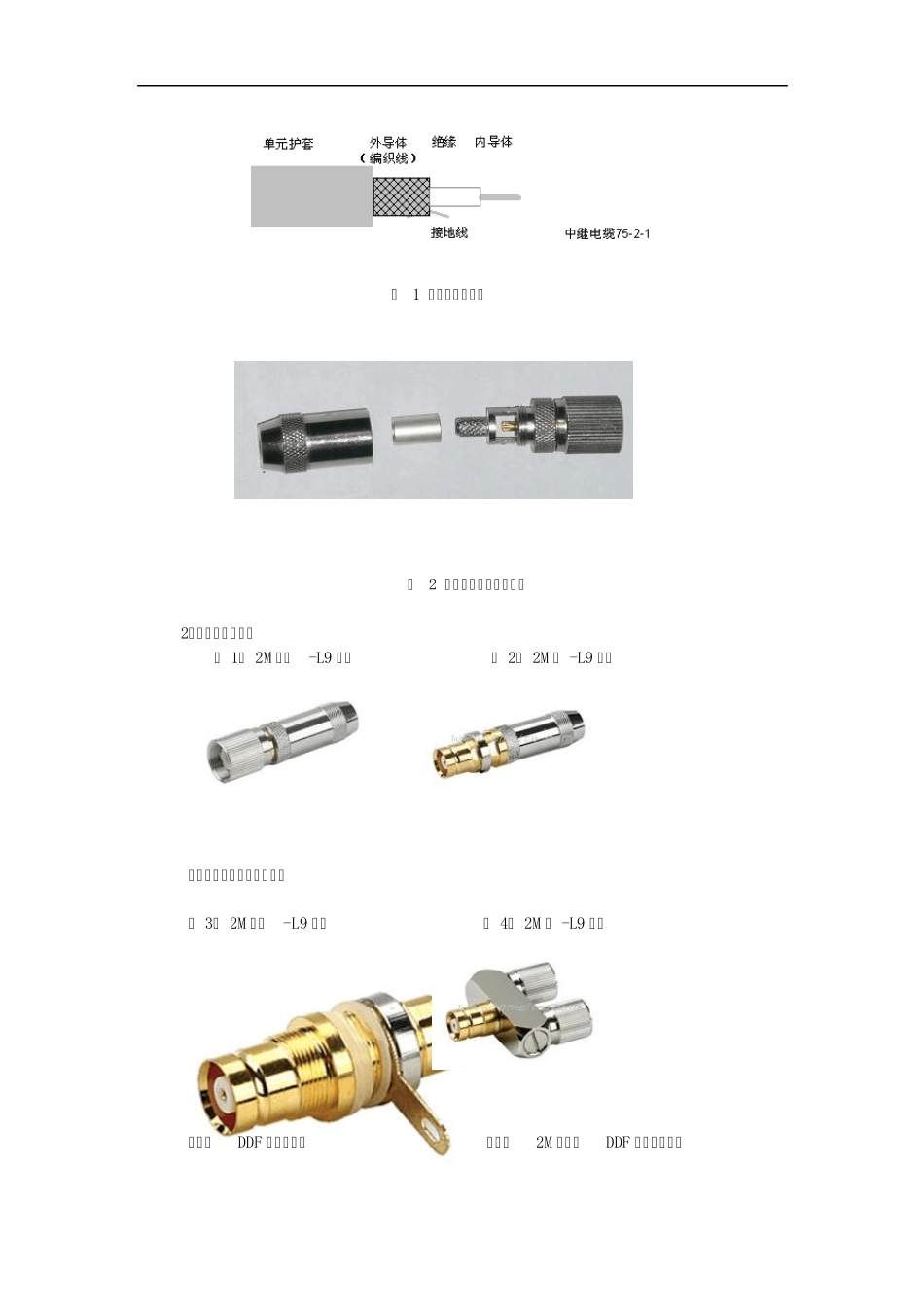

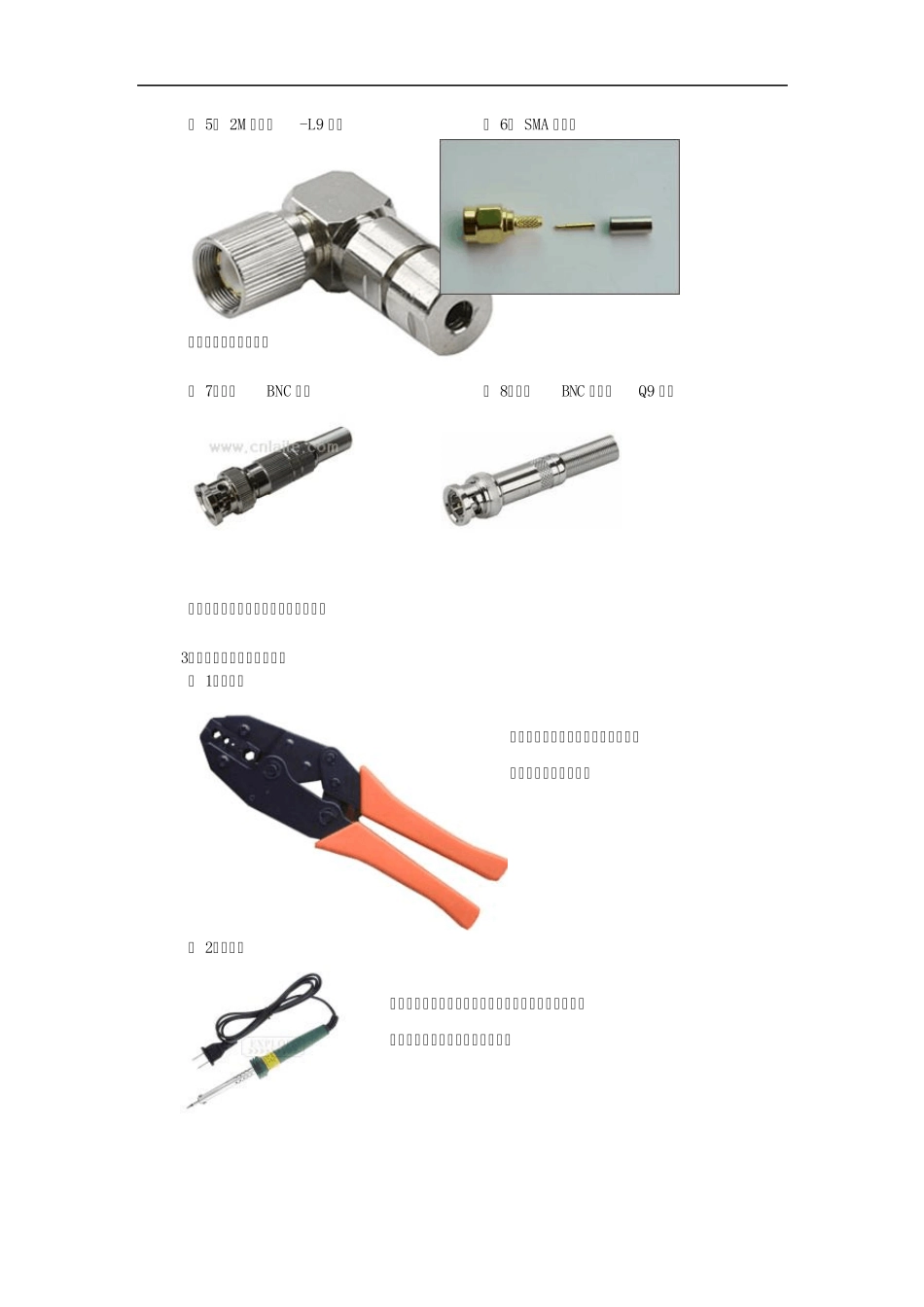

1．中继2M 介绍 在通信原理中，我们会学习到A 律 30/32PCM 制式介绍，其传输速率为2.048Mbit/s，因此简称2M。工作中也可为E1，表示为欧洲制式一次群。 2M 信号在传输时，因为其为双向信息，在物理特性上为一收一发，故我们所制作的2M 线为一对。 常用中继电缆有2 种：一为75 欧姆同轴电缆，以为120 欧姆双绞线电缆。 国内通信行业均使用75 欧同轴电缆作为中继传输介质，其结构为：由一根空心的外圆柱导体和一根位于中心轴线的内导线组成，内导线和圆柱导体及外界之间用绝缘材料隔开。 中继2M 接头制作实训 知识准备 4.1 图 1 同轴中继线图例 图 2 同轴中继接头内部结构 2．中继连接器介绍 （ 1） 2M 接头-L9 公头 （ 2） 2M 头 -L9 母头 用途：用于电信及通信设备 （ 3） 2M 接头-L9 双通 （ 4） 2M 头 -L9 三通 用途：DDF 等连接使用 用途：2M 自环、DDF 侧连通使用。 （ 5） 2M 线接头-L9 弯头 （ 6） SMA 连接器 用途：电信及通信设备 （ 7）全铜BNC 接头 （ 8）全铜BNC 接头（Q9 头） 用途：视频及仪器仪表等接入场合使用 3．中继连接器工具仪表介绍 （ 1）冷压钳 日常称为压线钳，有多线径孔位，用于中继接头的压接等场合。 （ 2）电烙铁 一般有恒温、防静电等要求。在本实训项目中主要是用于中继接头压接之后的焊接工序。 （ 3）万用表 万用表在本实训中主要用到“通断”功能，检测芯线是否焊接正确，检测芯线和皮线是否有短路现象等。 （ 4）焊锡丝：配套电烙铁使用，用于焊接2M 接头。 （ 5）剥线钳： 剥线钳为内线电工，电动机修理、仪器仪表电工常用的工具之一，其外形如下图。 它是由刀口、压线口和钳柄组成。 在本实训中用于剥除2M 线缆的外层。 （ 6）斜口钳： 斜口钳主要用于剪切导线，元器件多余的引线，还常用来代替一般剪刀剪切绝缘套管、尼龙扎线卡等。 在本实训中用于剪切屏蔽层多余铜线等。 训练目的 通过该实训项目实训，学生能够： （ 1）掌握2M 接头的组成结构和应用环境 （ 2）掌握2M 接头的制作方法 4.2 实训目的 （ 3）掌握2M 接头的测试方法 （ 1）制作2M 接头 （ 2）制作BNC 接头 （ 3）测试2M 接头 （ 4）测试BNC 接头 （ 1） 2M 线若干 （ 2） 2M 头 (L9/BNC)若干 （ 3）压线钳一把、斜口钳一把、剥线钳一把（每组） （ 4）电烙铁、焊锡丝若干。 4.5.1 准备 准备2 根约...
