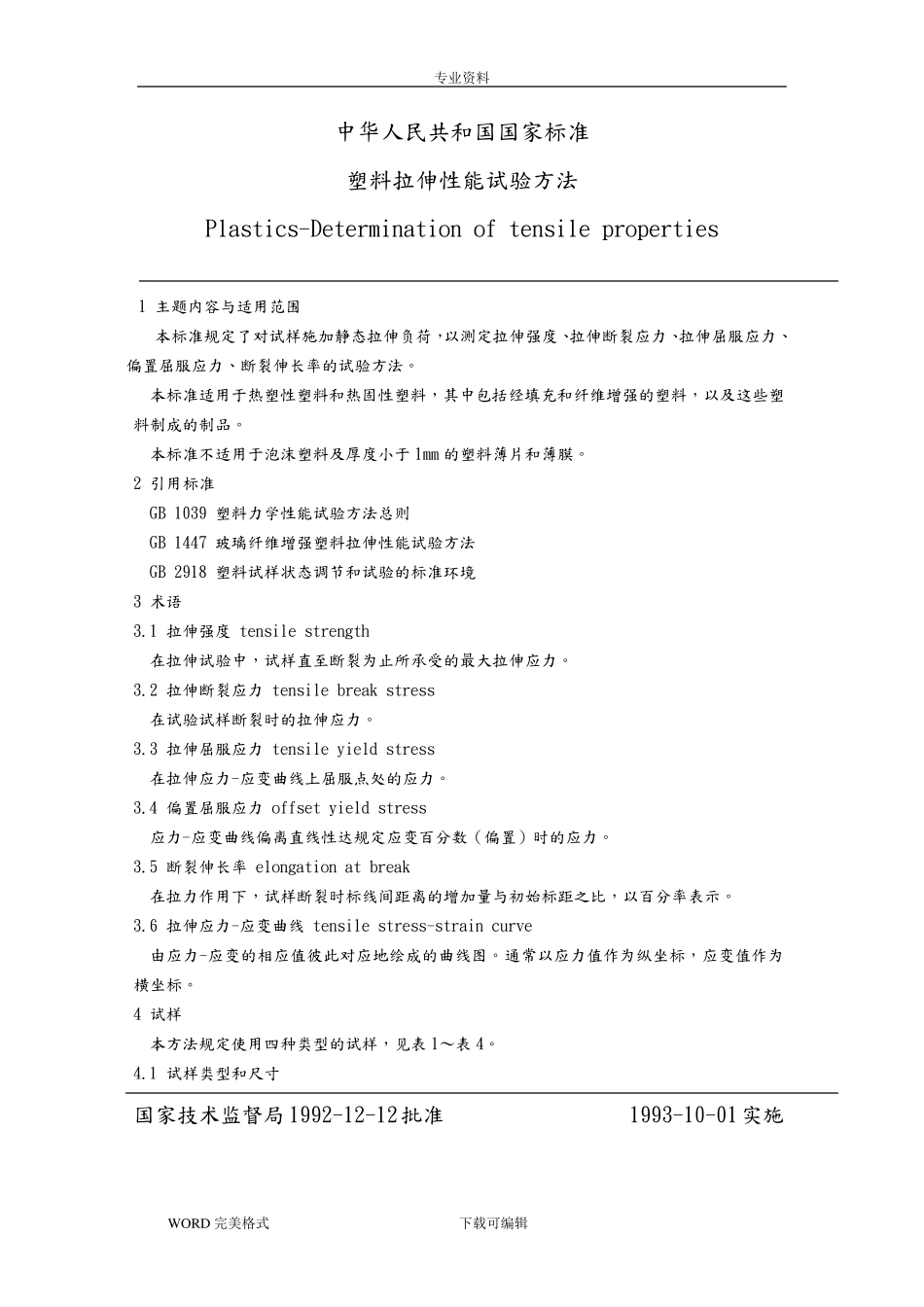

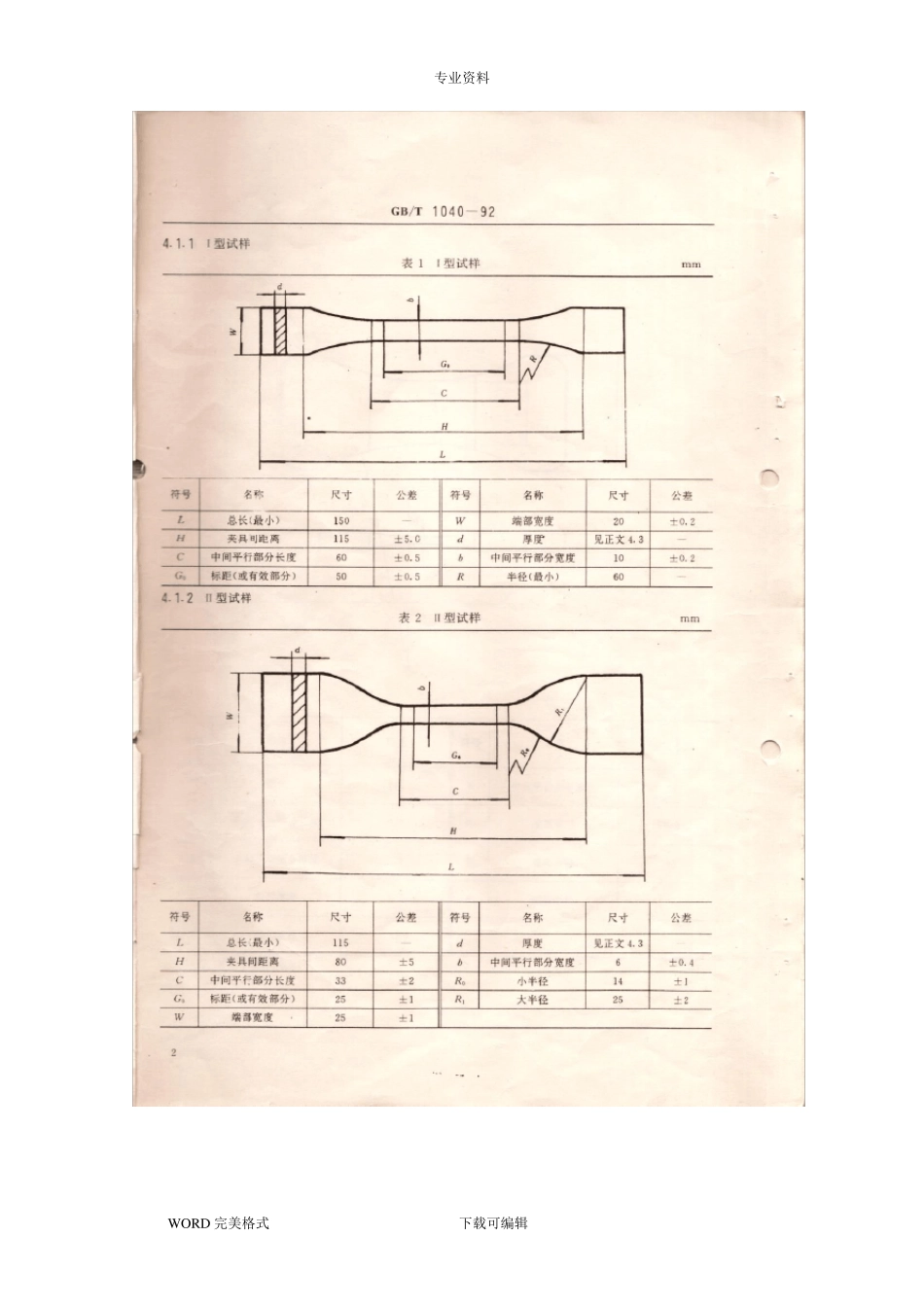

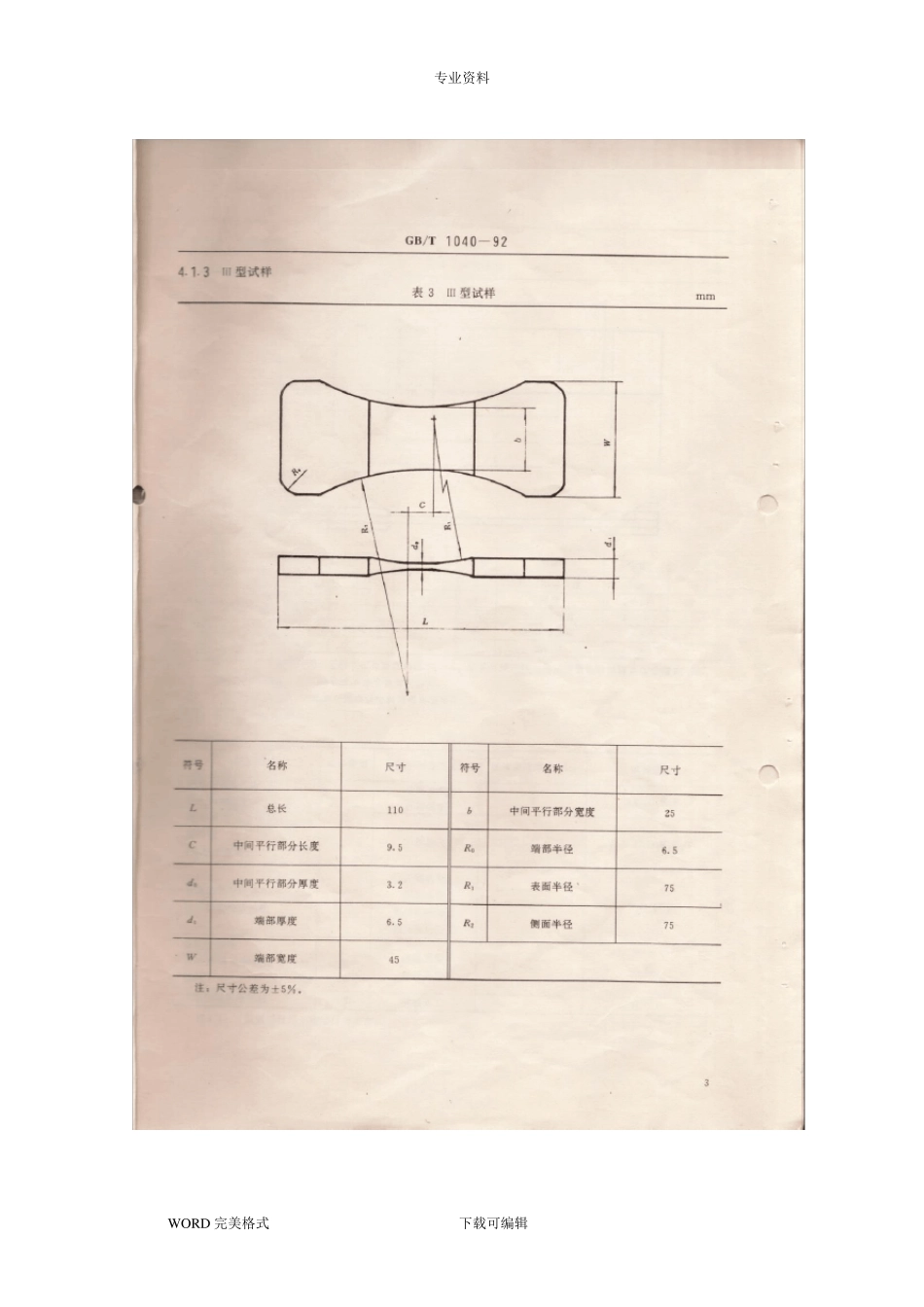

专业资料 W ORD 完美格式 下载可编辑 中 华 人 民 共 和 国 国 家 标 准 塑 料 拉 伸 性 能 试 验 方 法 Plastics-Determination of tensile properties 1 主 题 内 容 与 适 用 范 围 本 标 准 规 定 了 对 试 样 施 加 静 态 拉 伸 负 荷 ， 以 测 定 拉 伸 强 度 、 拉 伸 断 裂 应 力 、 拉 伸 屈 服 应 力 、偏 置 屈 服 应 力 、 断 裂 伸 长 率 的 试 验 方 法 。 本 标 准 适 用 于 热 塑 性 塑 料 和 热 固 性 塑 料 ， 其 中 包 括 经 填 充 和 纤 维 增 强 的 塑 料 ， 以 及 这 些 塑料 制 成 的 制 品 。 本 标 准 不 适 用 于 泡 沫 塑 料 及 厚 度 小 于 1mm 的 塑 料 薄 片 和 薄 膜 。 2 引 用 标 准 GB 1039 塑 料 力 学 性 能 试 验 方 法 总 则 GB 1447 玻 璃 纤 维 增 强 塑 料 拉 伸 性 能 试 验 方 法 GB 2918 塑 料 试 样 状 态 调 节 和 试 验 的 标 准 环 境 3 术 语 3.1 拉 伸 强 度 tensile strength 在 拉 伸 试 验 中 ， 试 样 直 至 断 裂 为 止 所 承 受 的 最 大 拉 伸 应 力 。 3.2 拉 伸 断 裂 应 力 tensile break stress 在 试 验 试 样 断 裂 时 的 拉 伸 应 力 。 3.3 拉 伸 屈 服 应 力 tensile yield stress 在 拉 伸 应 力 -应 变 曲 线 上 屈 服 点 处 的 应 力 。 3.4 偏 置 屈 服 应 力 offset yield stress 应 力 -应 变 曲 线 偏 离 直 线 性 达 规 定 应 变 百 分 数 （ 偏 置 ） 时 的 应 力 。 3.5 断 裂 伸 长 率 elongation at break 在 拉 力 作 用 下 ， 试 样 断 裂 时 标 线 间 距 离 的 增 加 量 与 初 始标 距 之比， 以 百 分 率 表示。 3.6 拉 伸 应 力 -应 变 曲 线 tensile stress-strain curve 由应 力 -应 变 的 相应 值彼此对 应 地绘成 的 曲 线 图。 通常以 应 力 值作 为 纵坐标 ， 应 变 值作 为横坐标 。 4 试 样 本 方 法 规 定 使用 四种类型的 试 样 ， 见表 1～表 4。 4.1 试 样 类型和 尺...
