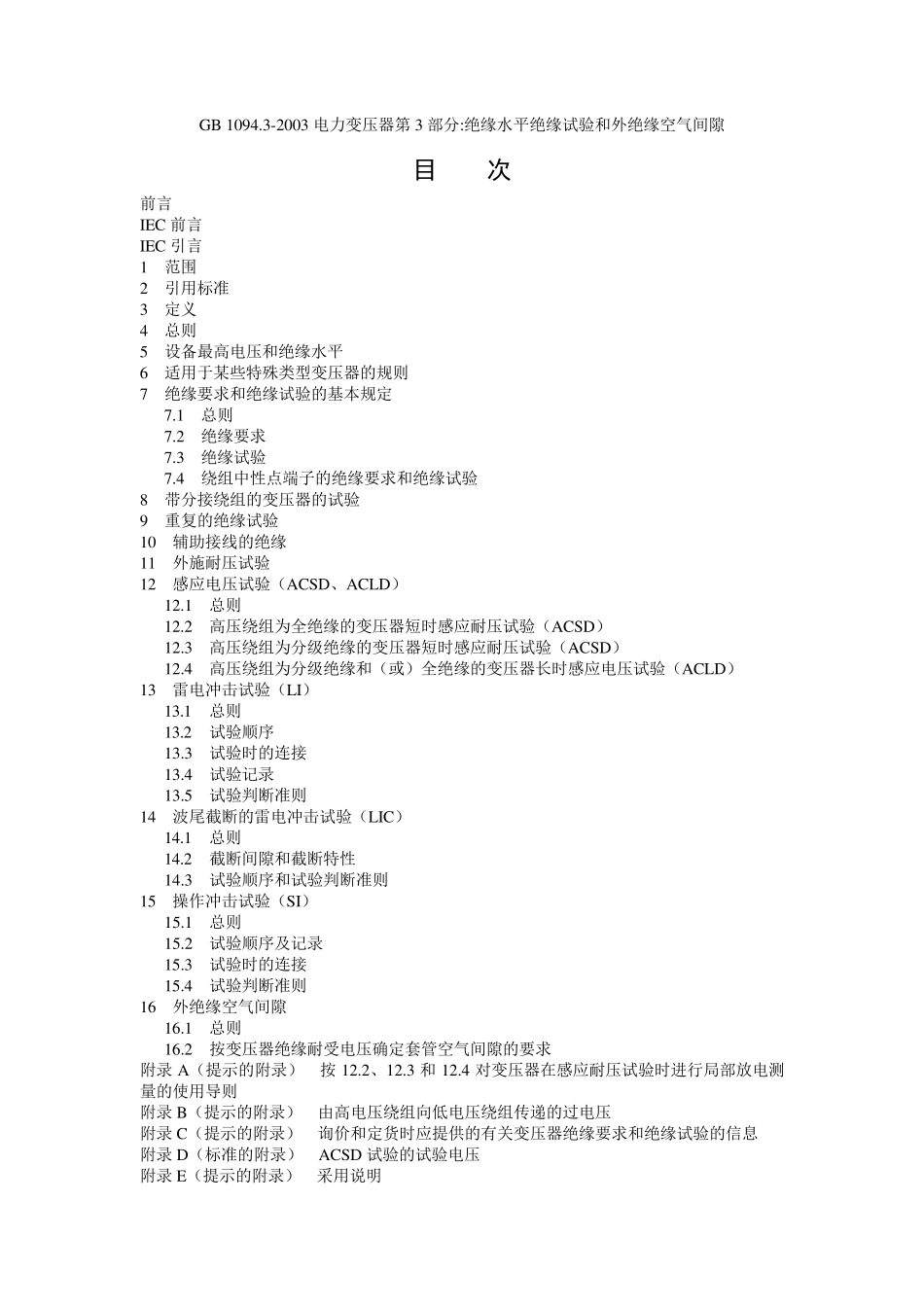

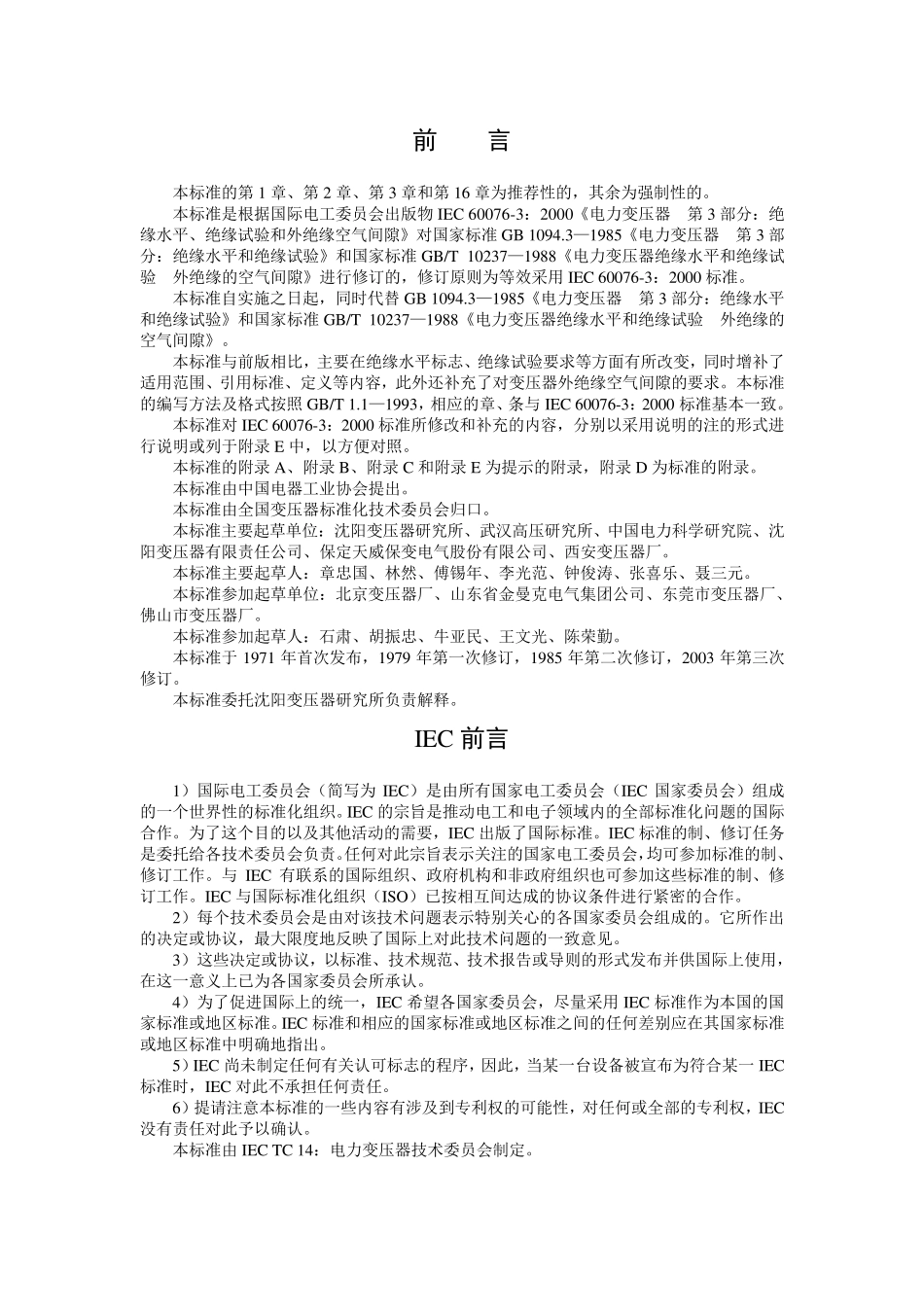

GB 1094.3-2003 电力变压器第3 部分:绝缘水平绝缘试验和外绝缘空气间隙 目 次 前言 IEC 前言 IEC 引言 1 范围 2 引用标准 3 定义 4 总则 5 设备最高电压和绝缘水平 6 适用于某些特殊类型变压器的规则 7 绝缘要求和绝缘试验的基本规定 7.1 总则 7.2 绝缘要求 7.3 绝缘试验 7.4 绕组中性点端子的绝缘要求和绝缘试验 8 带分接绕组的变压器的试验 9 重复的绝缘试验 10 辅助接线的绝缘 11 外施耐压试验 12 感应电压试验(ACSD、ACLD) 12.1 总则 12.2 高压绕组为全绝缘的变压器短时感应耐压试验(ACSD) 12.3 高压绕组为分级绝缘的变压器短时感应耐压试验(ACSD) 12.4 高压绕组为分级绝缘和(或)全绝缘的变压器长时感应电压试验(ACLD) 13 雷电冲击试验(LI) 13.1 总则 13.2 试验顺序 13.3 试验时的连接 13.4 试验记录 13.5 试验判断准则 14 波尾截断的雷电冲击试验(LIC) 14.1 总则 14.2 截断间隙和截断特性 14.3 试验顺序和试验判断准则 15 操作冲击试验(SI) 15.1 总则 15.2 试验顺序及记录 15.3 试验时的连接 15.4 试验判断准则 16 外绝缘空气间隙 16.1 总则 16.2 按变压器绝缘耐受电压确定套管空气间隙的要求 附录 A(提示的附录) 按 12.2、12.3 和12.4 对变压器在感应耐压试验时进行局部放电测量的使用导则 附录 B(提示的附录) 由高电压绕组向低电压绕组传递的过电压 附录 C(提示的附录) 询价和定货时应提供的有关变压器绝缘要求和绝缘试验的信息 附录 D(标准的附录) ACSD 试验的试验电压 附录 E(提示的附录) 采用说明 前 言 本标准的第1 章、第2 章、第3 章和第16 章为推荐性的,其余为强制性的。 本标准是根据国际电工委员会出版物IEC 60076-3:2000《电力变压器 第3 部分:绝缘水平、绝缘试验和外绝缘空气间隙》对国家标准GB 1094.3—1985《电力变压器 第3 部分:绝缘水平和绝缘试验》和国家标准GB/T 10237—1988《电力变压器绝缘水平和绝缘试验 外绝缘的空气间隙》进行修订的,修订原则为等效采用 IEC 60076-3:2000 标准。 本标准自实施之日起,同时代替 GB 1094.3—1985《电力变压器 第3 部分:绝缘水平和绝缘试验》和国家标准GB/T 10237—1988《电力变压器绝缘水平和绝缘试验 外绝缘的空气间隙》。 本标准与前版相比,主要在绝缘水平标志、绝缘试验要求等方面有所改变,同时增补了...
