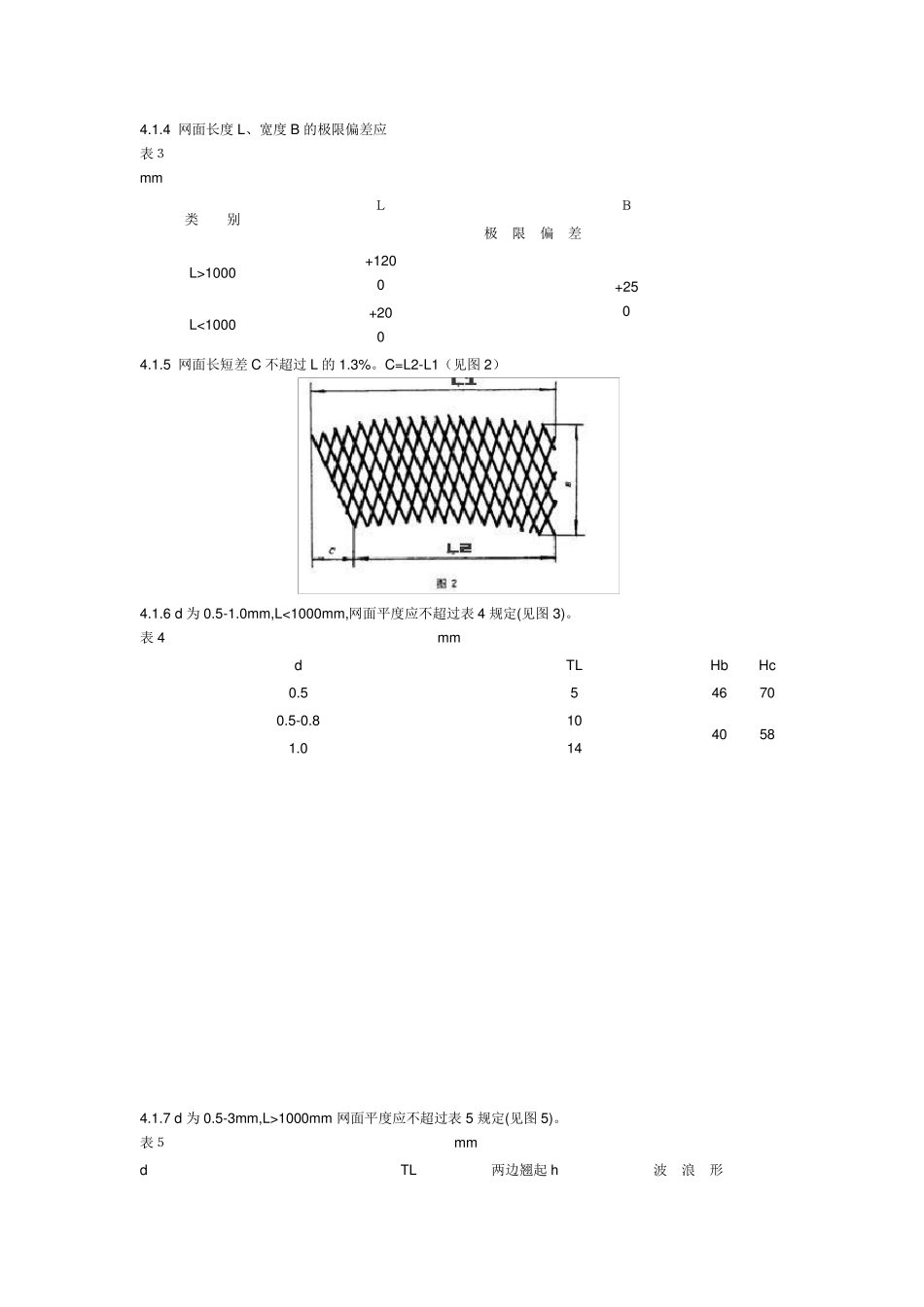

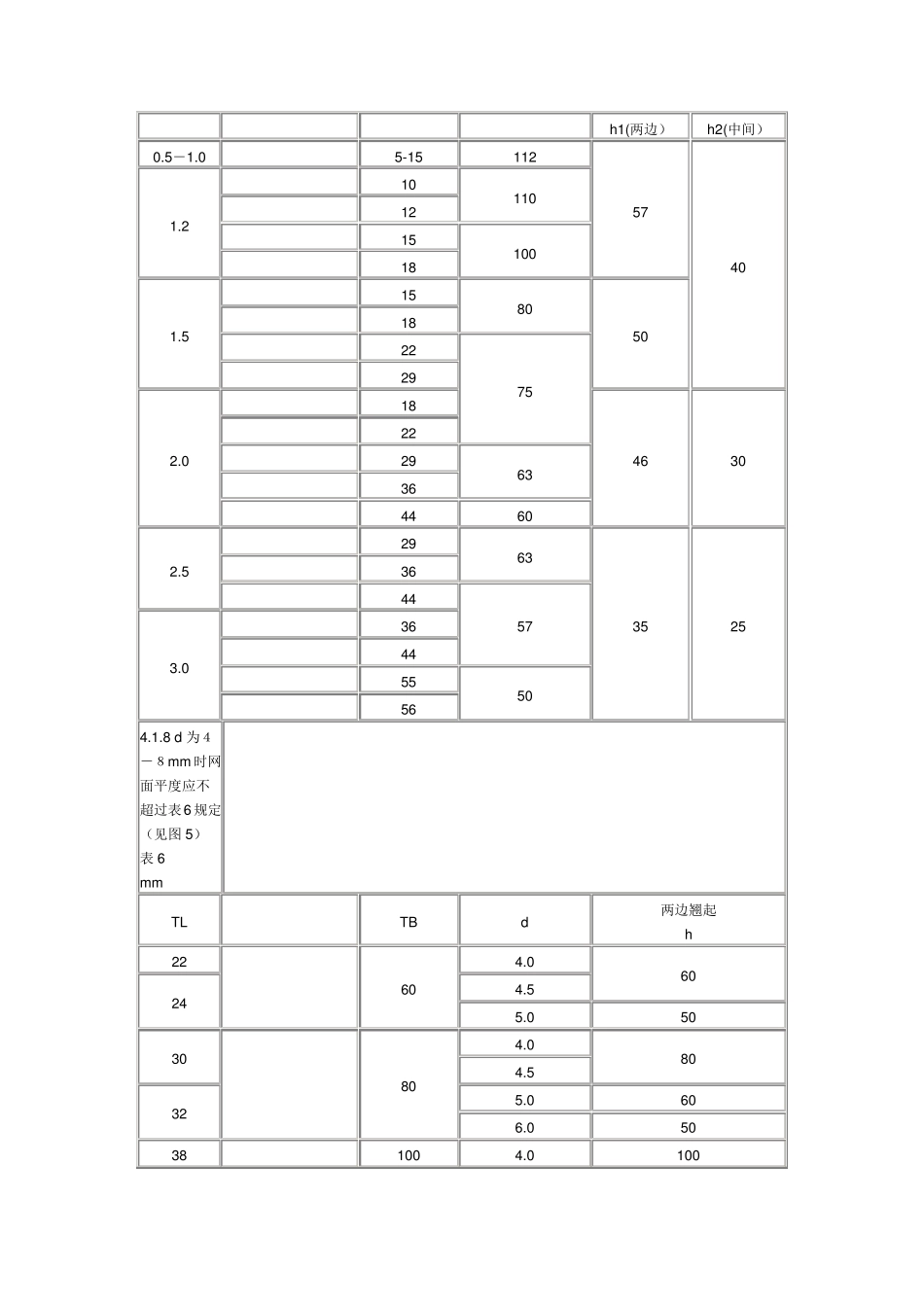

钢板网GB3896-1999) 中华人民共和国轻工业行业标准 QB/T 3896-1999 代替GB/T 11953-1989 钢 板 网 １．主题内容与适用范围 本标准规定了低碳钢板钢板网的型式尺寸、技术要求、试验方法、检验规则、标志、包装、运输、储存等。 本标准适用于建筑、防护、通风、隔离等工程方面的钢板网。 2. 引用标准 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB 912 普通碳素结构钢和低合金结构钢薄板 技术条件 3. 产品分类 3.1 产品标记 3.1.1 标记 3.1.2 钢板网标记示例 板厚为 1.2mm,短节距为 12mm,网面宽度为 2000mm,网面长度为 4000mm 的钢板网。 GW 1.2×12×2000×4000 4. 钢板网技术要求 4.1 钢板网精度 4.1.1 丝梗厚度 d 应符合 GB 912 材料厚度的规定。 4.1.2 丝梗宽度 b 的极限偏差应不超过基本尺寸的±10%,但允许 L>1000mm 的钢板网,整张网面超偏差宽丝梗不得超过 4 根(连续不的超过 2 根),其最大宽度应小于相邻丝梗宽度的125%。L<1000mm 的钢板网,整张网面超偏差宽丝梗不得超过 2 根,其最大宽度应小于相邻丝梗宽度的130%。 4.1.3 网格短节距 TL 的极限偏差应不超过表 2 规定。 表 2 mm T L 极限偏差 ＴＬ 极限偏差 ＴＬ 极限偏差 ＴＬ 极限偏差 5 ±0.40 12 +0.90 -0.70 22 +1.30 -1.10 44 +0.90 -0.70 8 +0.70 -0.60 14 +0.70 -1.10 29 +0.90 -0.70 55 +2.70 -2.20 15 10 +0.80 -0.60 18 +1.10 -1.00 36 +2.00 -1.60 65 +3.20 -2.70 4.1.4 网面长度L、宽度B 的极限偏差应 表３ m m 类 别 Ｌ Ｂ 极 限 偏 差 L>1000 +120 0 +25 0 L<1000 +20 0 4.1.5 网面长短差 C 不超过 L 的 1.3%。C=L2-L1（见图 2） 4.1.6 d 为 0.5-1.0m m ,L<1000m m ,网面平度应不超过表 4 规定(见图 3)。 表 4 m m d TL Hb Hc 0.5 5 46 70 0.5-0.8 10 40 58 1.0 14 4.1.7 d 为 0.5-3m m ,L>1000m m 网面平度应不超过表 5 规定(见图 5)。 表５ m m d TL 两边翘起 h 波 浪 形 h1(两边） h2(中间） 0.5－1.0 5-15 112 57 40 1.2 10 110 12 15 100 18 1.5 15 80 50 18 22 75 29 2.0 18 46 30 22 29 63 36 44 60 2.5 29 63 35 25 36 44 57 ...
