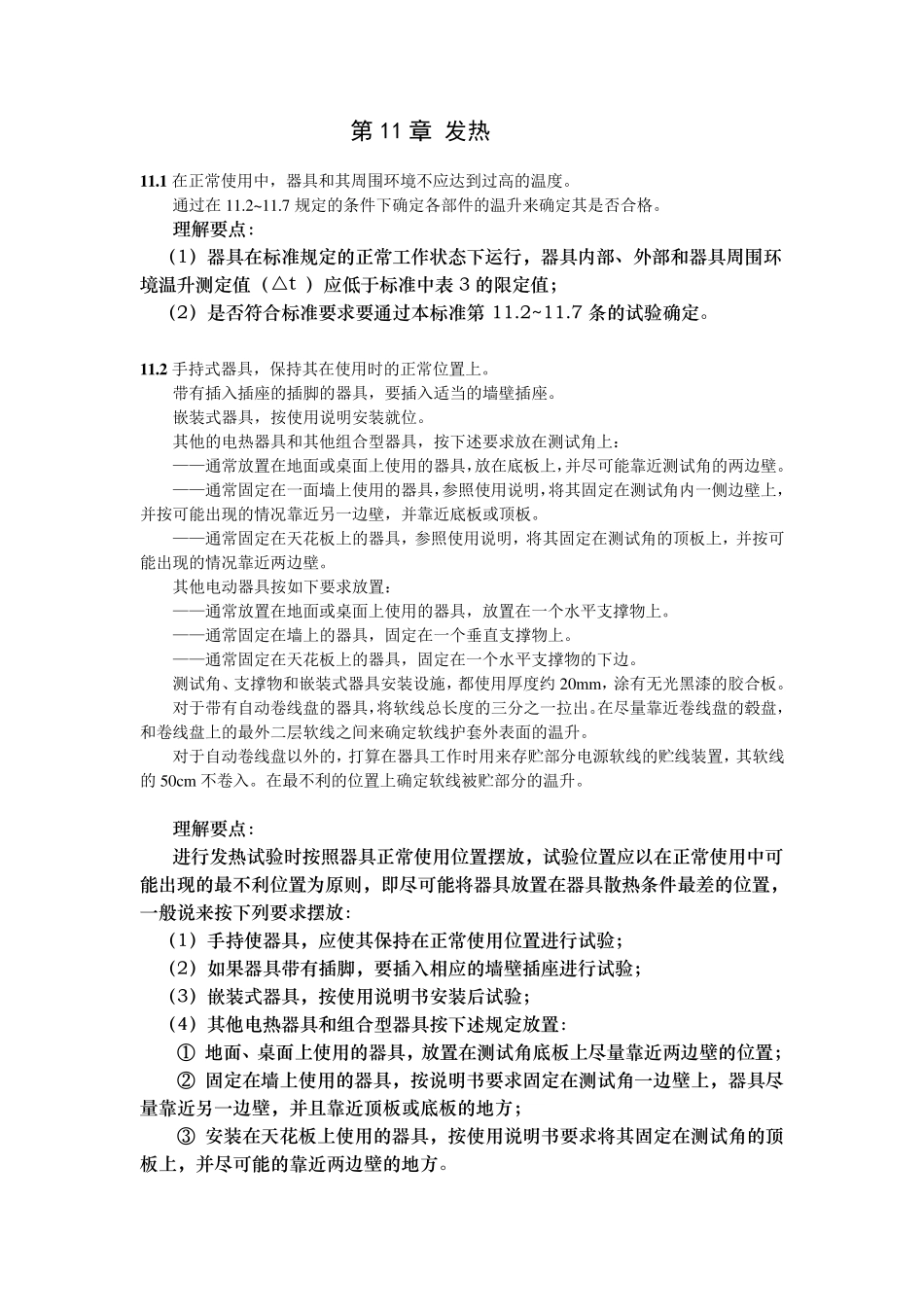

第11 章 发热 1 1 .1 在正常使用中，器具和其周围环境不应达到过高的温度。 通过在11.2~11.7 规定的条件下确定各部件的温升来确定其是否合格。 理 解 要 点 ： （ 1） 器 具 在 标 准 规 定 的 正 常 工 作 状 态 下 运 行 ， 器 具 内 部 、 外 部 和 器 具 周 围 环境 温 升 测 定 值 （ △ t ） 应 低 于 标 准 中 表 3 的 限 定 值 ； （ 2） 是 否 符 合 标 准 要 求 要 通 过 本 标 准 第 11.2~11.7 条 的 试 验 确 定 。 1 1 .2 手持式器具，保持其在使用时的正常位置上。 带有插入插座的插脚的器具，要插入适当的墙壁插座。 嵌装式器具，按使用说明安装就位。 其他的电热器具和其他组合型器具，按下述要求放在测试角上： ——通常放置在地面或桌面上使用的器具，放在底板上，并尽可能靠近测试角的两边壁。 ——通常固定在一面墙上使用的器具，参照使用说明，将其固定在测试角内一侧边壁上，并按可能出现的情况靠近另一边壁，并靠近底板或顶板。 ——通常固定在天花板上的器具，参照使用说明，将其固定在测试角的顶板上，并按可能出现的情况靠近两边壁。 其他电动器具按如下要求放置： ——通常放置在地面或桌面上使用的器具，放置在一个水平支撑物上。 ——通常固定在墙上的器具，固定在一个垂直支撑物上。 ——通常固定在天花板上的器具，固定在一个水平支撑物的下边。 测试角、支撑物和嵌装式器具安装设施，都使用厚度约 20mm，涂有无光黑漆的胶合板。 对于带有自动卷线盘的器具，将软线总长度的三分之一拉出。在尽量靠近卷线盘的毂盘，和卷线盘上的最外二层软线之间来确定软线护套外表面的温升。 对于自动卷线盘以外的，打算在器具工作时用来存贮部分电源软线的贮线装置，其软线的50cm 不卷入。在最不利的位置上确定软线被贮部分的温升。 理 解 要 点 ： 进 行 发 热 试 验 时 按 照 器 具 正 常 使 用 位 置 摆 放 ， 试 验 位 置 应 以 在 正 常 使 用 中 可能 出 现 的 最 不 利 位 置 为 原 则 ， 即 尽 可 能 将 器 具 放 置 在 器 具 散 热 条 件 最 差 的 位 置 ，一 般 说 来 按 下 列 要 求 摆 放 ： （ 1） 手 持 使 器 具 ， 应 使 其 保 持 在 正 常 使 用 位 置 进 行 试 验 ； （ 2...
