GB501732014电气装置安装工程66kV及以下架空电力线路施工及验收规范D类表格VIP专享

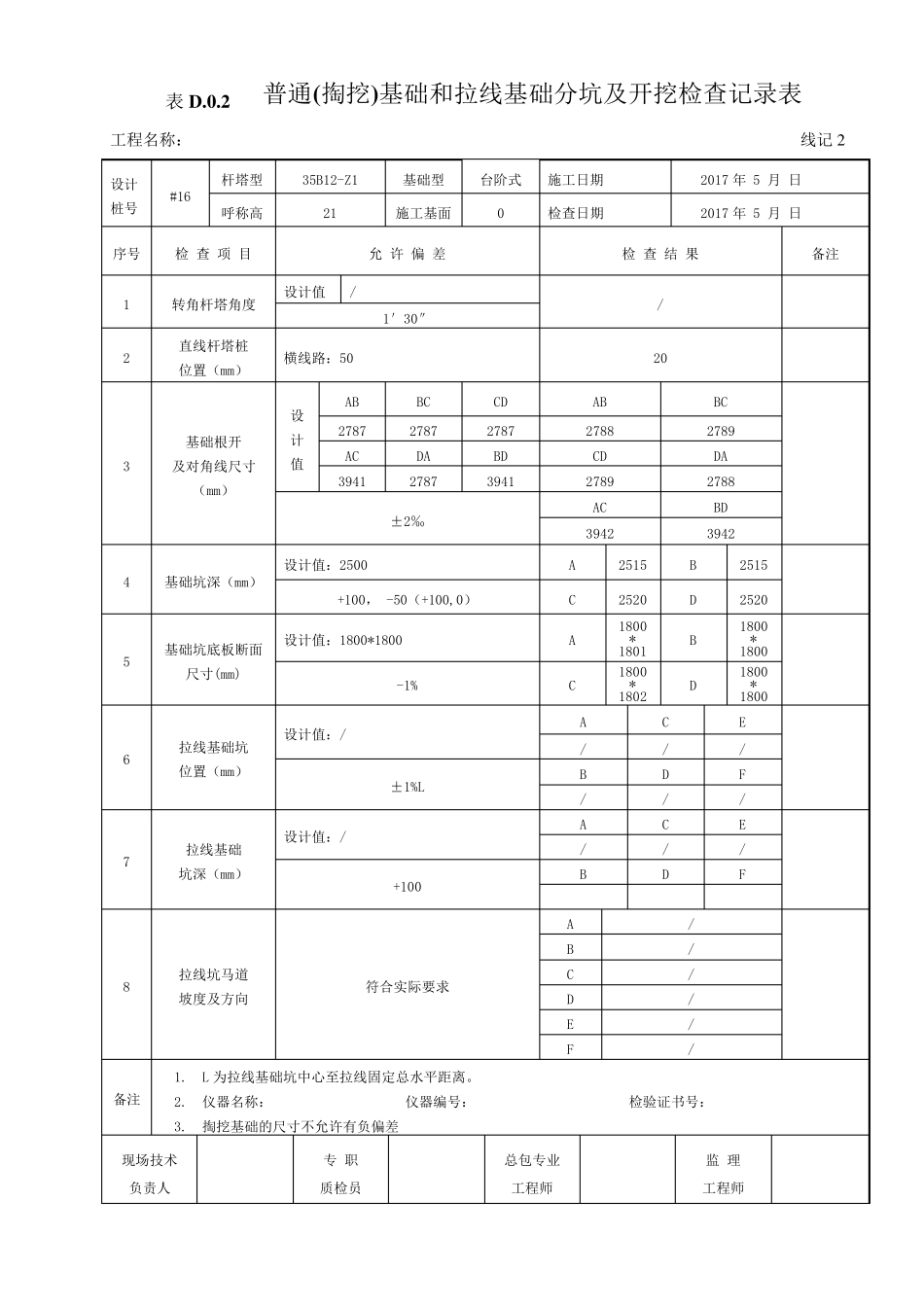

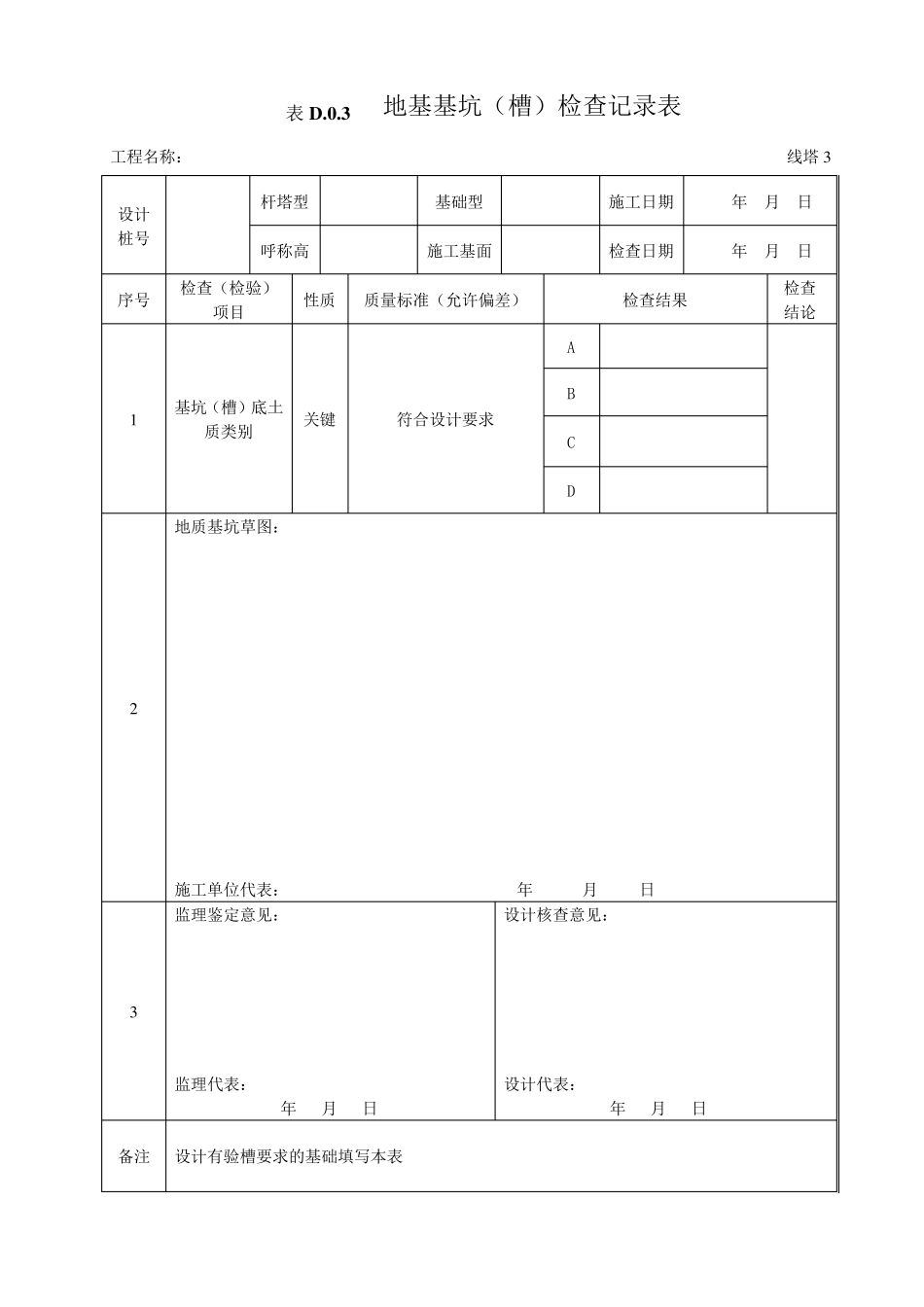

表D.0.1 路径复测记录表 工程名称： 线记1 桩号 杆塔 型式 档距(m) 线路 转角 塔位高程(m) 桩位移(m) 被跨越物 (或地形凸起点) 备注 设 计 值 实 测 值 偏 差 值 设 计 值 实 测 值 设 计 值 实 测 值 方向 位移值 名称 高程（m） 与邻杆塔最近距离 塔号 杆塔号 距离 m 备注 1.请注明直线转角 2.仪器名称： 仪器编号： 检验证书号： 现场技术 负责人 专 职 质检员 施工 负责人 监 理 工程师 表D .0.2 普通(掏挖)基础和拉线基础分坑及开挖检查记录表 工程名称： 线记2 设计 桩号 #16 杆塔型 35B12-Z1 基础型 台阶式 施工日期 2017 年 5 月 日 呼称高 21 施工基面 0 检查日期 2017 年 5 月 日 序号 检 查 项 目 允 许 偏 差 检 查 结 果 备注 1 转角杆塔角度 设计值 / / 1′30″ 2 直线杆塔桩 位置（mm） 横线路：50 20 3 基础根开 及对角线尺寸 （mm） 设 计 值 AB BC CD AB BC 2787 2787 2787 2788 2789 AC DA BD CD DA 3941 2787 3941 2789 2788 ±2‰ AC BD 3942 3942 4 基础坑深（mm） 设计值：2500 A 2515 B 2515 +100， -50（+100,0） C 2520 D 2520 5 基础坑底板断面尺寸(mm) 设计值：1800*1800 A 1800 * 1801 B 1800 * 1800 -1% C 1800 * 1802 D 1800 * 1800 6 拉线基础坑 位置（mm） 设计值：/ A C E / / / ±1%L B D F / / / 7 拉线基础 坑深（mm） 设计值：/ A C E / / / +100 B D F 8 拉线坑马道 坡度及方向 符合实际要求 A / B / C / D / E / F / 备注 1. L 为拉线基础坑中心至拉线固定总水平距离。 2. 仪器名称： 仪器编号： 检验证书号： 3. 掏挖基础的尺寸不允许有负偏差 现场技术 负责人 专 职 质检员 总包专业 工程师 监 理 工程师 表D .0.3 地基基坑（槽）检查记录表 工程名称： 线塔3 设计 桩号 杆塔型 基础型 施工日期 年 月 日 呼称高 施工基面 检查日期 年 月 日 序号 检查（检验） 项目 性质 质量标准（允许偏差） 检查结果 检查 结论 1 基坑（槽）底土质类别 关键 符合设计要求 A B C D 2 地质基坑草图： 施工单位代表： 年 月 日 3 监理鉴定意见： 监理代表： 年 月 日 设计核查意见： 设计代表： 年 月...
