GB9115.12000平面突面对焊钢制管法兰

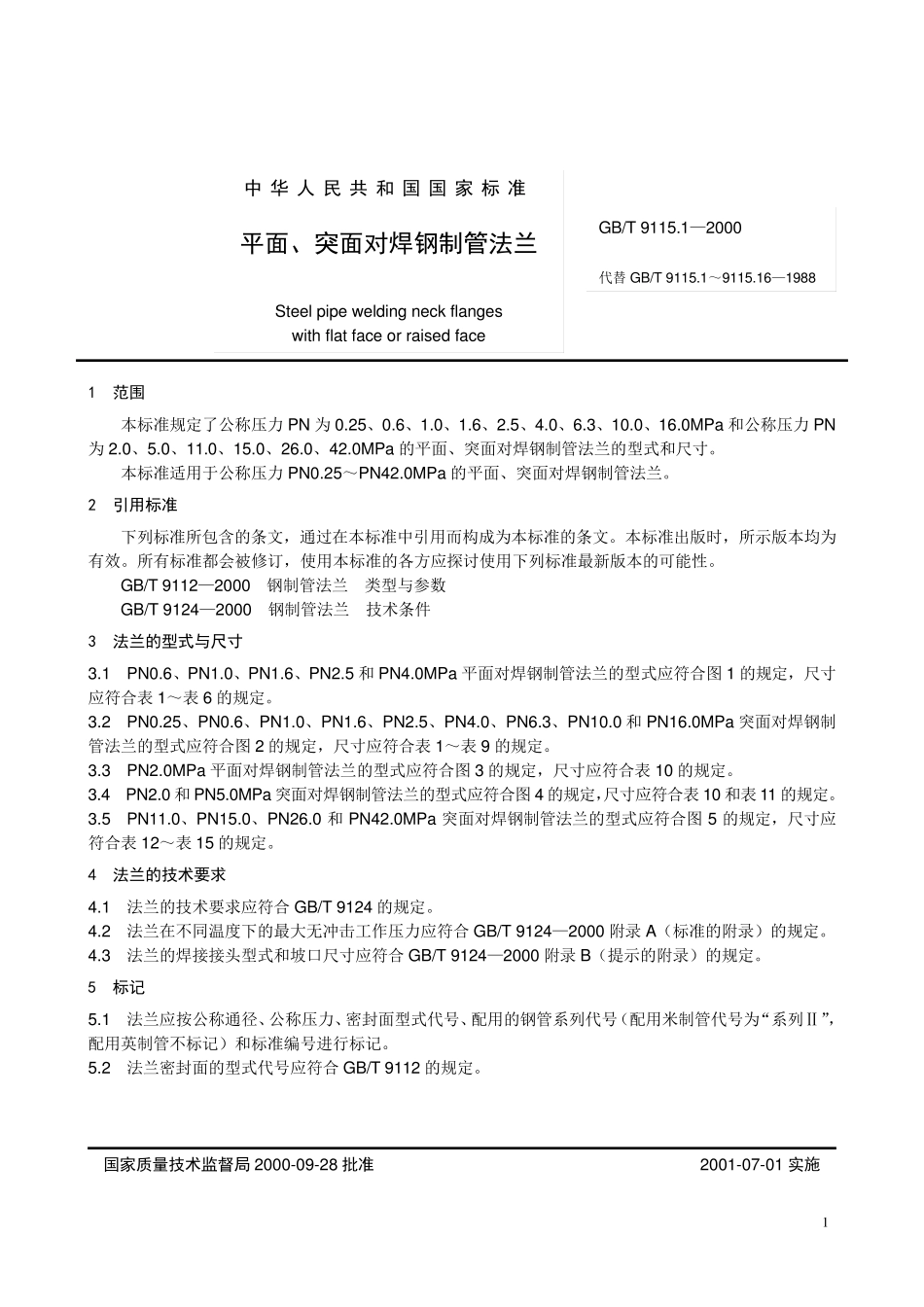

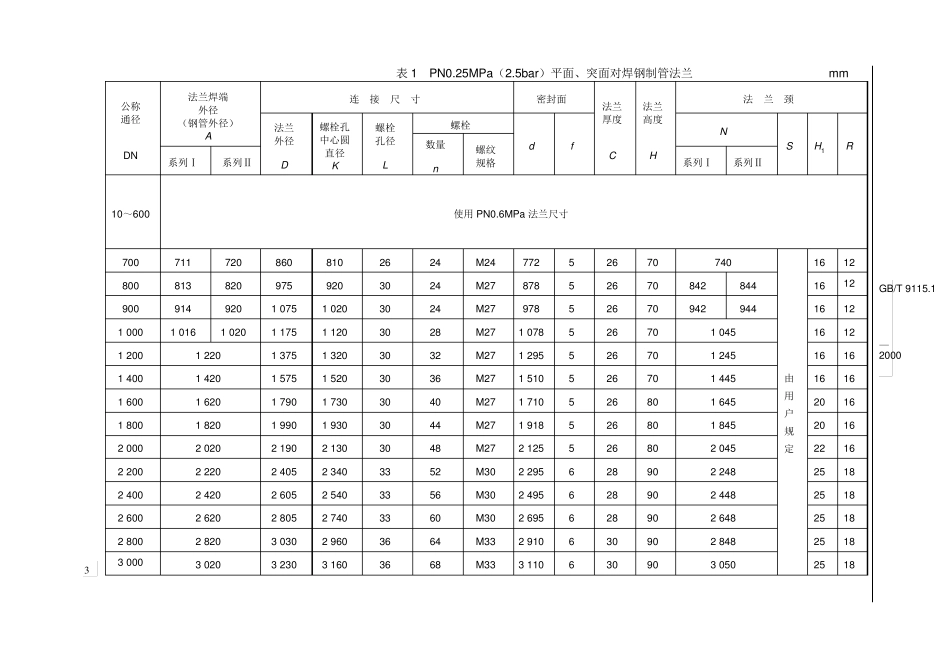

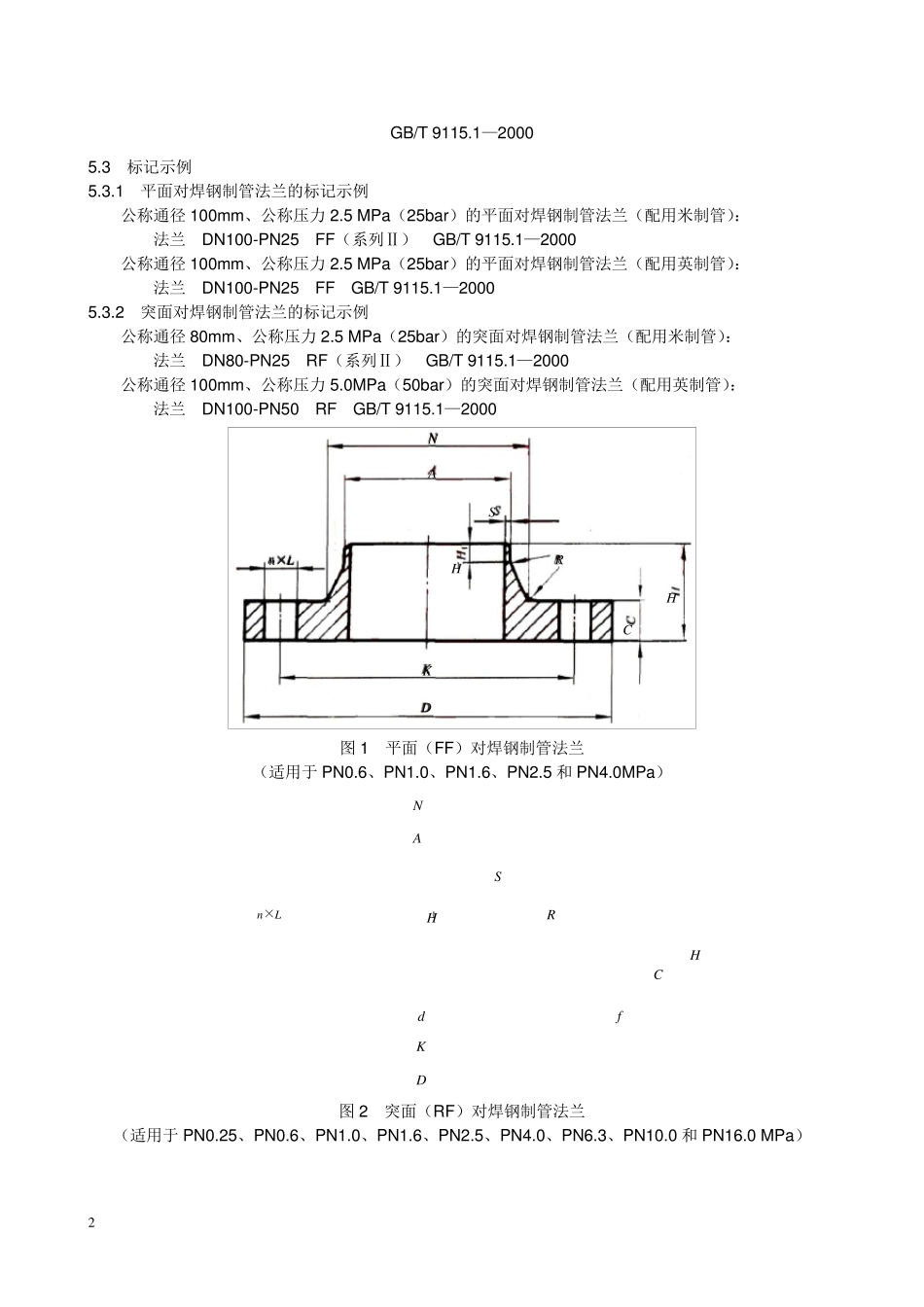

1 1 范围 本标准规定了公称压力PN 为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa 和公称压力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa 的平面、突面对焊钢制管法兰的型式和尺寸。 本标准适用于公称压力PN0.25～PN42.0MPa 的平面、突面对焊钢制管法兰。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 9112—2000 钢制管法兰 类型与参数 GB/T 9124—2000 钢制管法兰 技术条件 3 法兰的型式与尺寸 3.1 PN0.6、PN1.0、PN1.6、PN2.5 和PN4.0MPa 平面对焊钢制管法兰的型式应符合图 1 的规定，尺寸应符合表 1～表 6 的规定。 3.2 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0 和PN16.0MPa 突面对焊钢制管法兰的型式应符合图 2 的规定，尺寸应符合表 1～表 9 的规定。 3.3 PN2.0MPa 平面对焊钢制管法兰的型式应符合图 3 的规定，尺寸应符合表 10 的规定。 3.4 PN2.0 和PN5.0MPa 突面对焊钢制管法兰的型式应符合图 4 的规定，尺寸应符合表 10 和表 11 的规定。 3.5 PN11.0、PN15.0、PN26.0 和PN42.0MPa 突面对焊钢制管法兰的型式应符合图 5 的规定，尺寸应符合表 12～表 15 的规定。 4 法兰的技术要求 4.1 法兰的技术要求应符合 GB/T 9124 的规定。 4.2 法兰在不同温度下的最大无冲击工作压力应符合 GB/T 9124—2000 附录 A（标准的附录）的规定。 4.3 法兰的焊接接头型式和坡口尺寸应符合 GB/T 9124—2000 附录 B（提示的附录）的规定。 5 标记 5.1 法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列Ⅱ”，配用英制管不标记）和标准编号进行标记。 5.2 法兰密封面的型式代号应符合 GB/T 9112 的规定。 国家质量技术监督局2000-09-28 批准 2001-07-01 实施 中华人民共和国国家标准 平面、突面对焊钢制管法兰 Steel pipe w elding neck flanges w ith flat face or raised face GB/T 9115.1—2000 代替 GB/T 9115.1～9115.16—1988 GB/T 9115.1—2000 2 5.3 标记示例 5.3.1 平面对焊钢制管法兰的标记示例 公称通径100mm、公称压力2.5 MPa（25bar）的平面对焊钢制管法兰（配用米制管）： 法兰 DN100-PN25 F...
