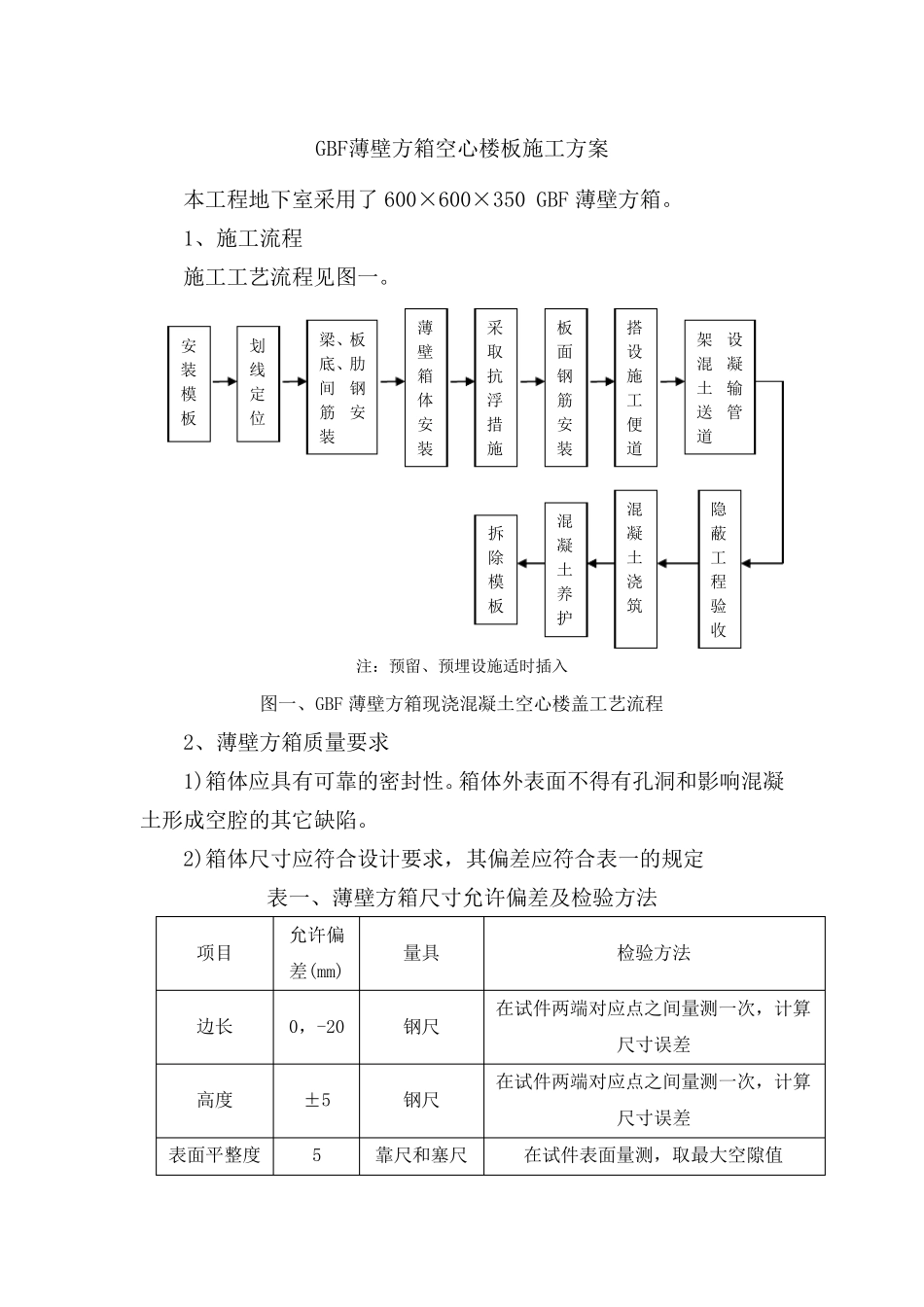

GBF薄壁方箱空心楼板施工方案 本工程地下室采用了600×600×350 GBF 薄壁方箱。 1、施工流程 施工工艺流程见图一。 注：预留、预埋设施适时插入 图一、GBF 薄壁方箱现浇混凝土空心楼盖工艺流程 2、薄壁方箱质量要求 1)箱体应具有可靠的密封性。箱体外表面不得有孔洞和影响混凝土形成空腔的其它缺陷。 2)箱体尺寸应符合设计要求，其偏差应符合表一的规定 表一、薄壁方箱尺寸允许偏差及检验方法 项目 允许偏差(mm) 量具 检验方法 边长 0，-20 钢尺 在试件两端对应点之间量测一次，计算尺寸误差 高度 ±5 钢尺 在试件两端对应点之间量测一次，计算尺寸误差 表面平整度 5 靠尺和塞尺 在试件表面量测，取最大空隙值 安装模板 划线定位 梁、板底、肋间钢筋安装 薄壁箱体安装 搭设施工便道 架设混凝土输送管道 隐蔽工程验收 采取抗浮措施 板面钢筋安装 混凝土浇筑 混凝土养护 拆除模板 3)箱 体 的 竖 向 抗 压 荷 载 不 应 小 于 1000N， 侧 向 抗 压 荷 载 不 应 小 于800N。 3、 施 工 控 制 重 点 1)保 证 箱 体 不 致 破 损 的 措 施 ① 薄 壁 箱 在 装 卸 ,搬 运 ,叠 堆 时 应 小 心 轻 放 ,堆 放 场 地 要 平 整 ， 箱体 下 要 垫 方 木 ， 严 禁 抛 掷 ， 吊 运 安 装 时 用 专 用 吊 篮 吊 运 ,严 禁 用 缆 绳直 接 绑 扎 薄 壁 箱 进 行 吊 运 .吊 到 安 装 位 置 后 应 及 时 安 放 ,不 宜 用 叠 层 。 ② 薄 壁 方 箱 在 安 装 过 程 中 在 已 安 装 完 成 的 箱 体 顶 上 用40 厚 宽400 长4000 的 木 板 铺 设 走 道 ， 安 装 一 排 铺 设 一 条 ， 待 安 装 完 成 后 布板 面 钢 筋 ， 边 布 板 筋 边 将 木 板 取 走 ， 板 钢 筋 绑 扎 完 成 后 ， 将 木 板 重 新铺 设 在 钢 筋 网 片 上 ， 楼 面 混 凝 土 浇 筑 时 工 人 踩 在 木 板 上 ， 振 动 机 等 工具 安 放 在 木 板 上 ， 以 防 止 破 坏 箱 体 。 ③ 对 于 施 工 过 程 中 被 破 坏 的 箱 体 ， 要 及 时 安 排 人 员 更换或采用 胶带将 坏 处密封。 ④预留、 预埋设 施 宜 布 置 在 楼 盖结构的 楼 板 实心 区域、 肋宽 范...
