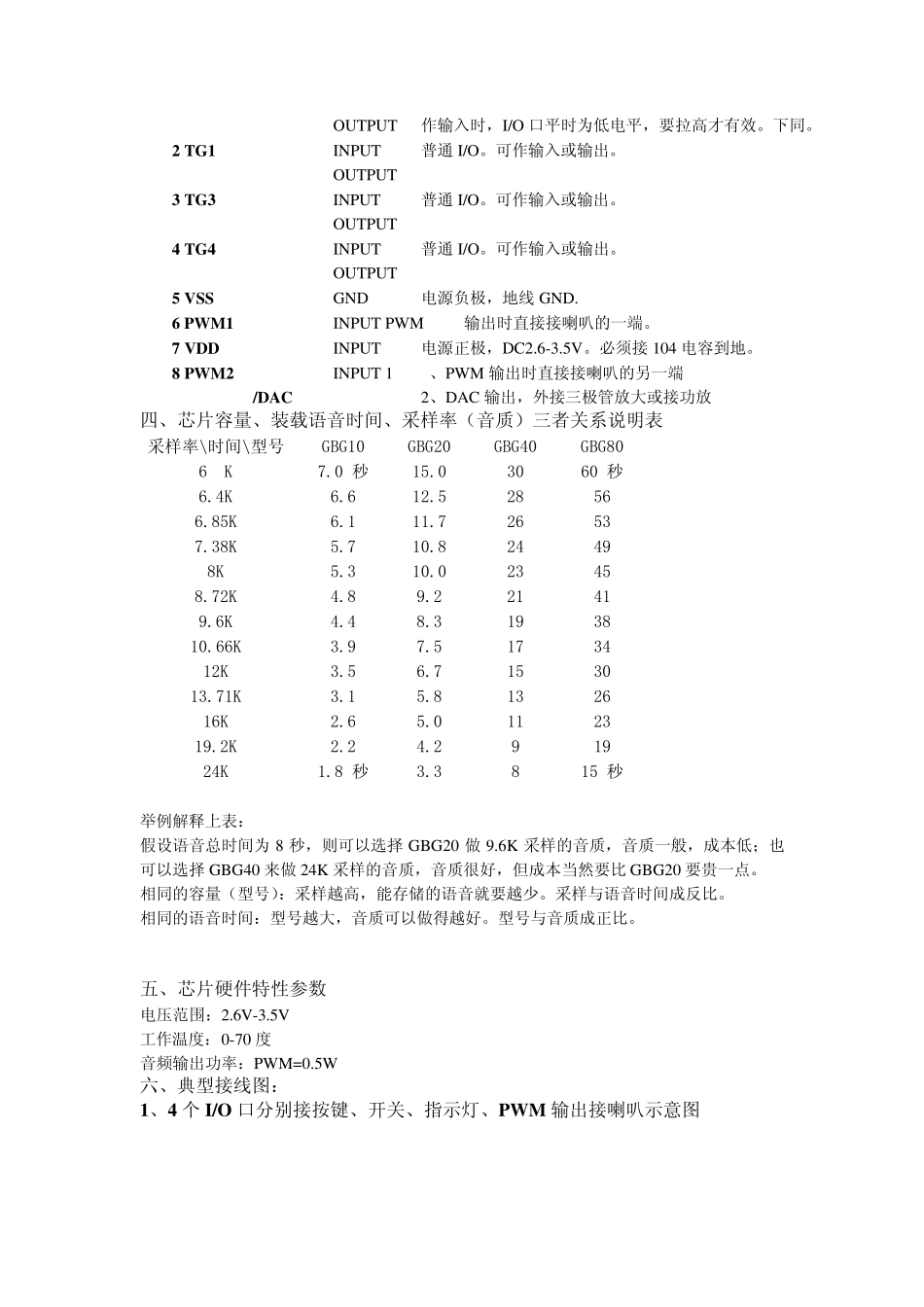

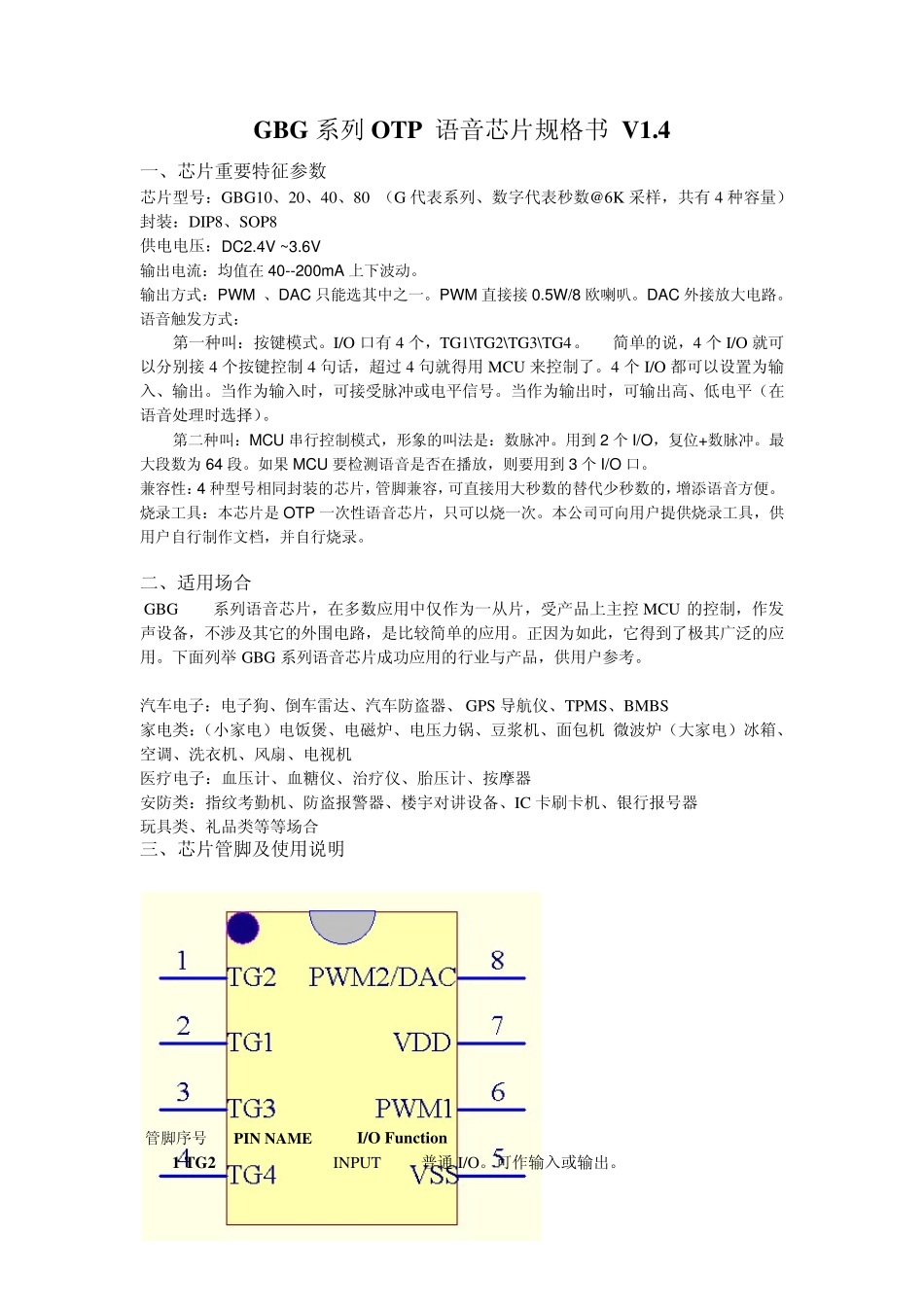

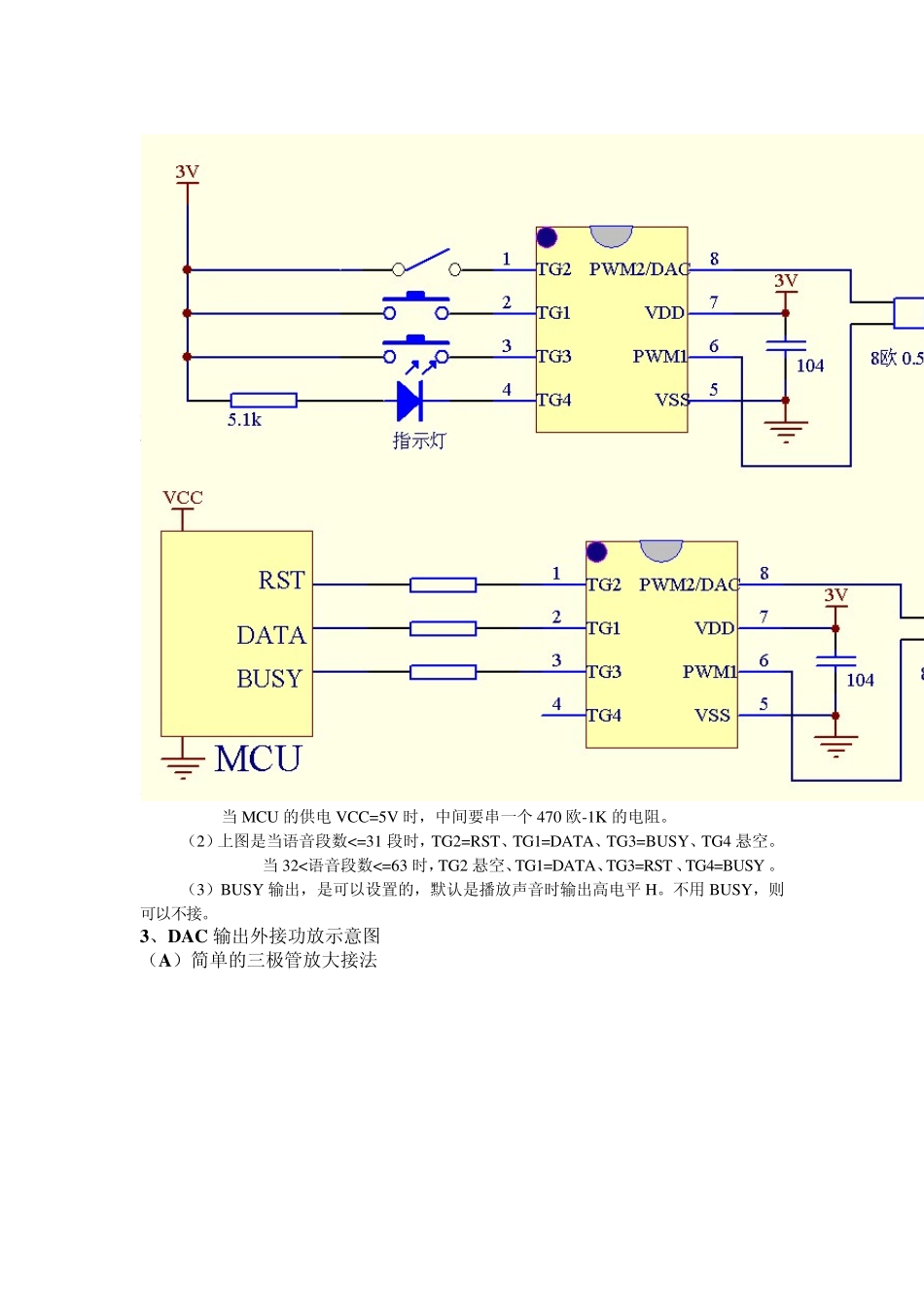

GBG 系列 OTP 语音芯片规格书 V1.4 一、芯片重要特征参数 芯片型号：GBG10、20、40、80 （G 代表系列、数字代表秒数@6K 采样，共有 4 种容量） 封装：DIP8、SOP8 供电电压：DC2.4V ~3.6V 输出电流：均值在 40--200mA 上下波动。 输出方式：PWM 、DAC 只能选其中之一。PWM 直接接 0.5W/8 欧喇叭。DAC 外接放大电路。 语音触发方式： 第一种叫：按键模式。I/O 口有 4 个，TG1\TG2\TG3\TG4。 简单的说，4 个 I/O 就可以分别接 4 个按键控制 4 句话，超过 4 句就得用 MCU 来控制了。4 个 I/O 都可以设置为输入、输出。当作为输入时，可接受脉冲或电平信号。当作为输出时，可输出高、低电平（在语音处理时选择）。 第二种叫：MCU 串行控制模式，形象的叫法是：数脉冲。用到 2 个 I/O，复位+数脉冲。最大段数为 64 段。如果 MCU 要检测语音是否在播放，则要用到 3 个 I/O 口。 兼容性：4 种型号相同封装的芯片，管脚兼容，可直接用大秒数的替代少秒数的，增添语音方便。 烧录工具：本芯片是 OTP 一次性语音芯片，只可以烧一次。本公司可向用户提供烧录工具，供用户自行制作文档，并自行烧录。 二、适用场 合 GBG系列语音芯片，在多 数应 用中仅 作为一从 片，受产 品 上主 控 MCU 的控制，作发声 设备 ，不 涉 及 其它 的外围 电路，是比 较 简单的应 用。正 因 为如此 ，它 得到了极 其广 泛 的应用。下面 列举GBG 系列语音芯片成 功 应 用的行业 与 产 品 ，供用户参考 。 汽 车 电子 ：电子 狗 、倒 车 雷 达 、汽 车 防 盗 器 、 GPS 导 航 仪 、TPMS、BMBS 家 电类 ：（小 家 电）电饭 煲 、电磁 炉 、电压力 锅 、豆 浆 机 、面 包 机 微 波炉 （大家 电）冰 箱 、空 调 、洗 衣 机 、风 扇 、电视 机 医 疗 电子 ：血 压计 、血 糖 仪 、治 疗 仪 、胎 压计 、按摩 器 安 防 类 ：指 纹 考 勤 机 、防 盗 报 警 器 、楼 宇 对 讲 设备 、IC 卡 刷 卡 机 、银 行报 号器 玩 具类 、礼 品 类 等 等 场 合 三 、芯片管脚及 使 用说明 管脚序 号 PIN NAME I/O Fu nction 1 TG2 INPUT 普 通 I/O。可作输入或输出。 OUTPUT 作输入时，I/O 口平时为低电平，要拉高才有效。下同。 2 TG1 INPUT OUTPUT 普通I/O。可...
