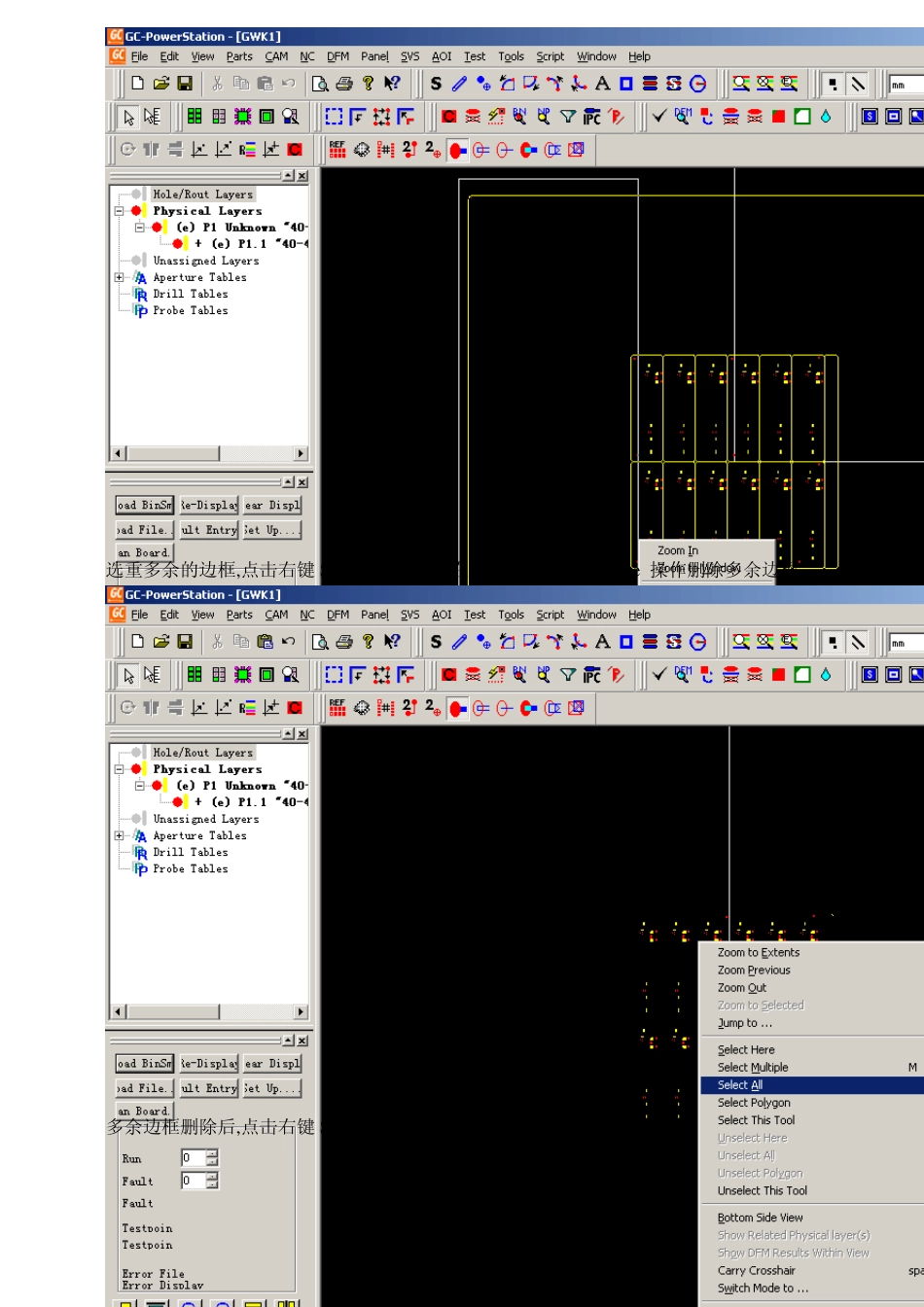

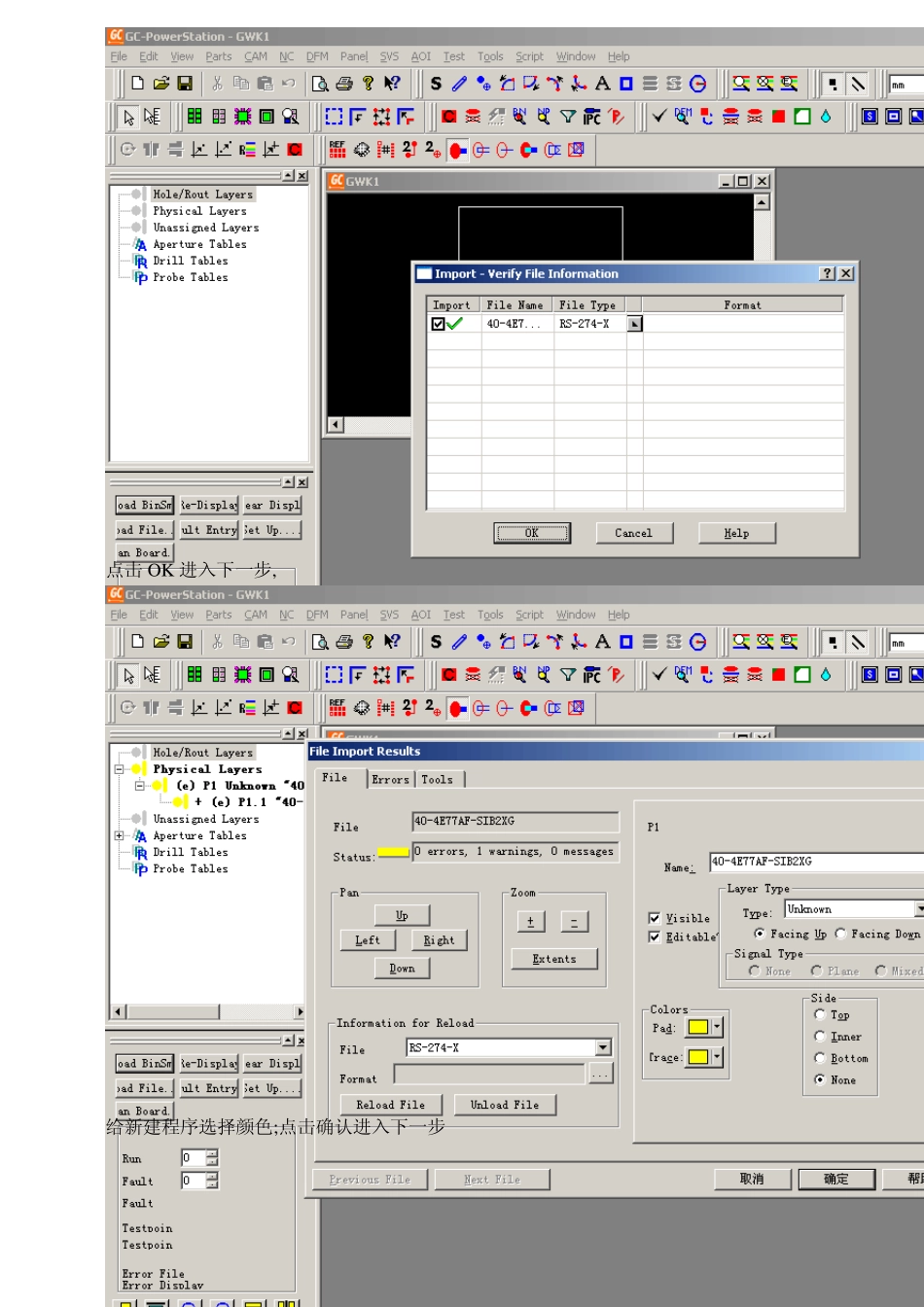

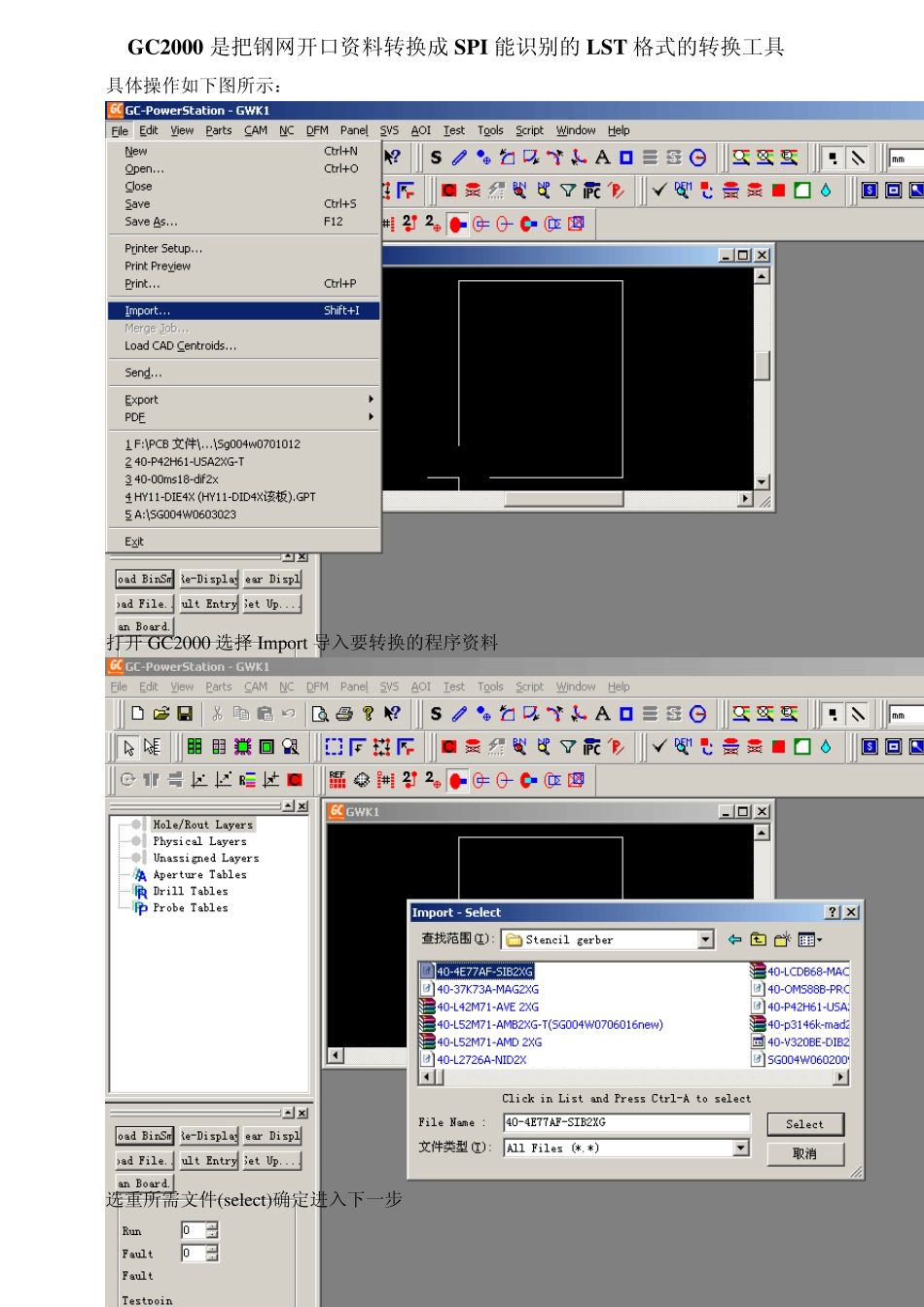

GC2000 是把钢网开口资料转换成SPI 能识别的LST 格式的转换工具 具体操作如下图所示： 打开GC2000 选择 Import导入要转换的程序资料 选重所需文件(select)确定进入下一步 点击O K 进入下一步, 给新建程序选择颜色;点击确认进入下一步 选重多余的边框,点击右键SeIect Tou ching,在键盘上按 shift+Delete 操作删除多余边框 多余边框删除后,点击右键SeIect AII 全部选重 点击工具栏CAM 选择IsoIate 进入下一步 在空白框内填写 u
new ,按 OK 进入下一步 点击箭头指示位置,进入下一步, 点击New Aper, 进入下一步 选重Interior poiy gon 进入下一步,按 OK 再进入下一步 点击工具栏 CAM 选择 Au to conv ert sketched pads 进入下一步 点击箭头指示位置进入下一步 选重进行转换的程序按 O K 进入下一步 点击箭头指示位置按H 把红色隐藏,把蓝色用鼠标拖到红色位置 在工具栏ScrIpt 选重Ru n 进入下一步 在GC2000 中选择padsou tmmd (转换的辅助格式LST)进行转换 选择转换后文件储存的路径,按确定进入下一步 选择要转换的程序名按O K 进入下一步 按O K 转换操作完成
