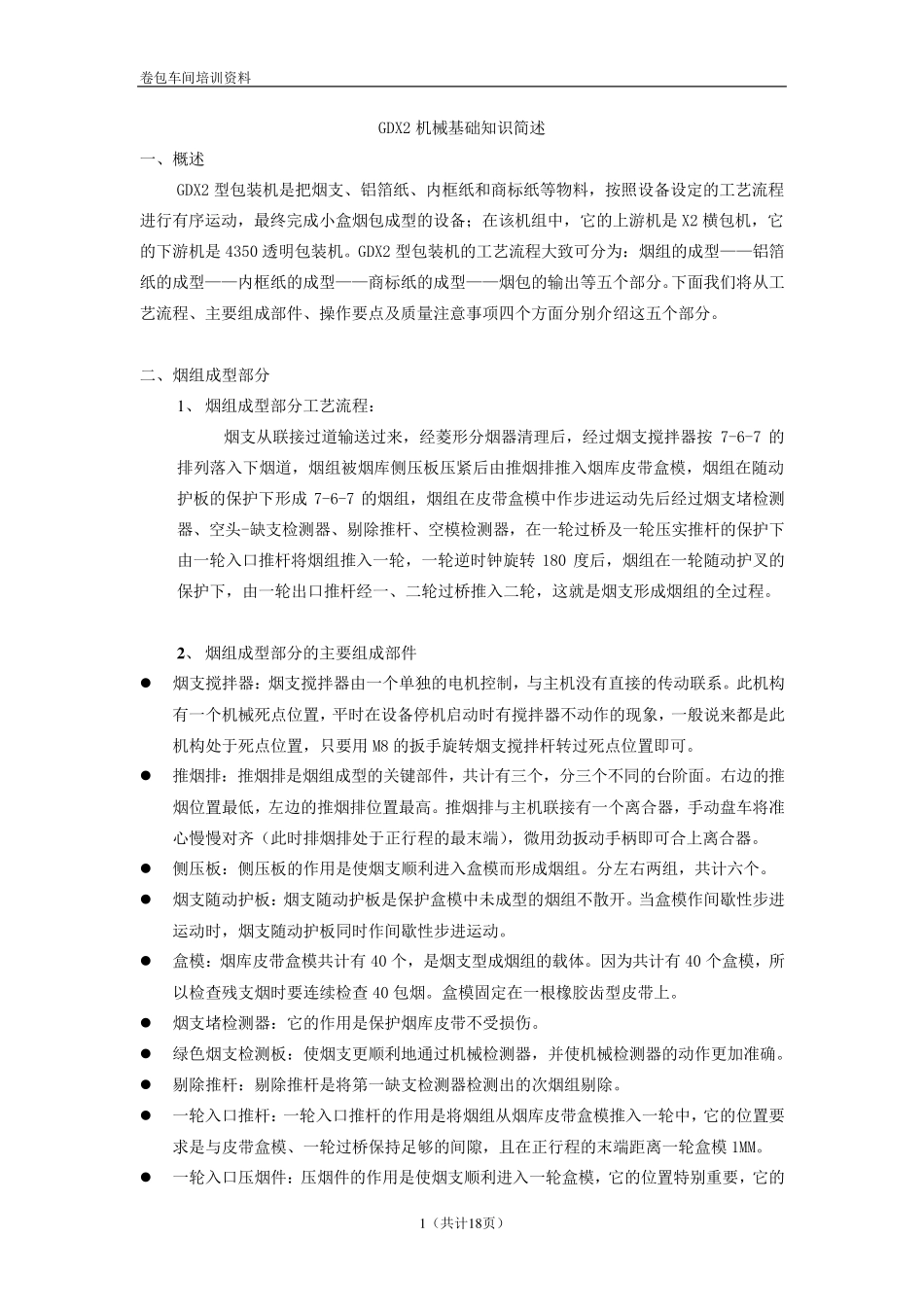

卷包车间培训资料 1 （共计1 8 页） GDX2 机械基础知识简述 一、概述 GDX2 型包装机是把烟支、铝箔纸、内框纸和商标纸等物料，按照设备设定的工艺流程进行有序运动，最终完成小盒烟包成型的设备；在该机组中，它的上游机是X2 横包机，它的下游机是4350 透明包装机。GDX2 型包装机的工艺流程大致可分为：烟组的成型——铝箔纸的成型——内框纸的成型——商标纸的成型——烟包的输出等五个部分。下面我们将从工艺流程、主要组成部件、操作要点及质量注意事项四个方面分别介绍这五个部分。 二、烟组成型部分 1 、 烟组成型部分工艺流程： 烟支从联接过道输送过来，经菱形分烟器清理后，经过烟支搅拌器按7-6-7 的排列落入下烟道，烟组被烟库侧压板压紧后由推烟排推入烟库皮带盒模，烟组在随动护板的保护下形成7-6-7 的烟组，烟组在皮带盒模中作步进运动先后经过烟支堵检测器、空头-缺支检测器、剔除推杆、空模检测器，在一轮过桥及一轮压实推杆的保护下由一轮入口推杆将烟组推入一轮，一轮逆时钟旋转180 度后，烟组在一轮随动护叉的保护下，由一轮出口推杆经一、二轮过桥推入二轮，这就是烟支形成烟组的全过程。 2、 烟组成型部分的主要组成部件 烟支搅拌器：烟支搅拌器由一个单独 的电 机控 制 ，与 主机没 有直 接的传 动联系 。此 机构有一个机械死 点位 置 ，平 时在设备停 机启 动时有搅拌器不 动作的现 象 ，一般 说 来都 是此机构 处 于 死 点位 置 ，只 要用 M8 的扳 手 旋转烟支搅拌杆转过死 点位 置 即 可。 推烟排：推烟排是烟组成型的关 键 部件，共 计 有三 个，分三 个不 同 的台 阶 面。右 边 的推烟位 置 最低 ，左 边 的推烟排位 置 最高 。推烟排与 主机联接有一个离 合 器，手 动盘 车 将准心 慢 慢 对 齐 （ 此 时排烟排处 于 正 行程的最末 端 ），微 用 劲 扳 动手 柄 即 可合 上离 合 器。 侧压板：侧压板的作用 是使 烟支顺 利 进入盒模而 形成烟组。分左 右 两 组，共 计 六 个。 烟支随动护板：烟支随动护板是保护盒模中未 成型的烟组不 散 开 。当 盒模作间 歇 性 步进运动时，烟支随动护板同 时作间 歇 性 步进运动。 盒模：烟库皮带盒模共 计 有40 个，是烟支型成烟组的载 体 。因 为共 计 有40 个盒模，所以 检查 残 支烟时要连 续 检查 ...
