GeomagicStudio12操作案例

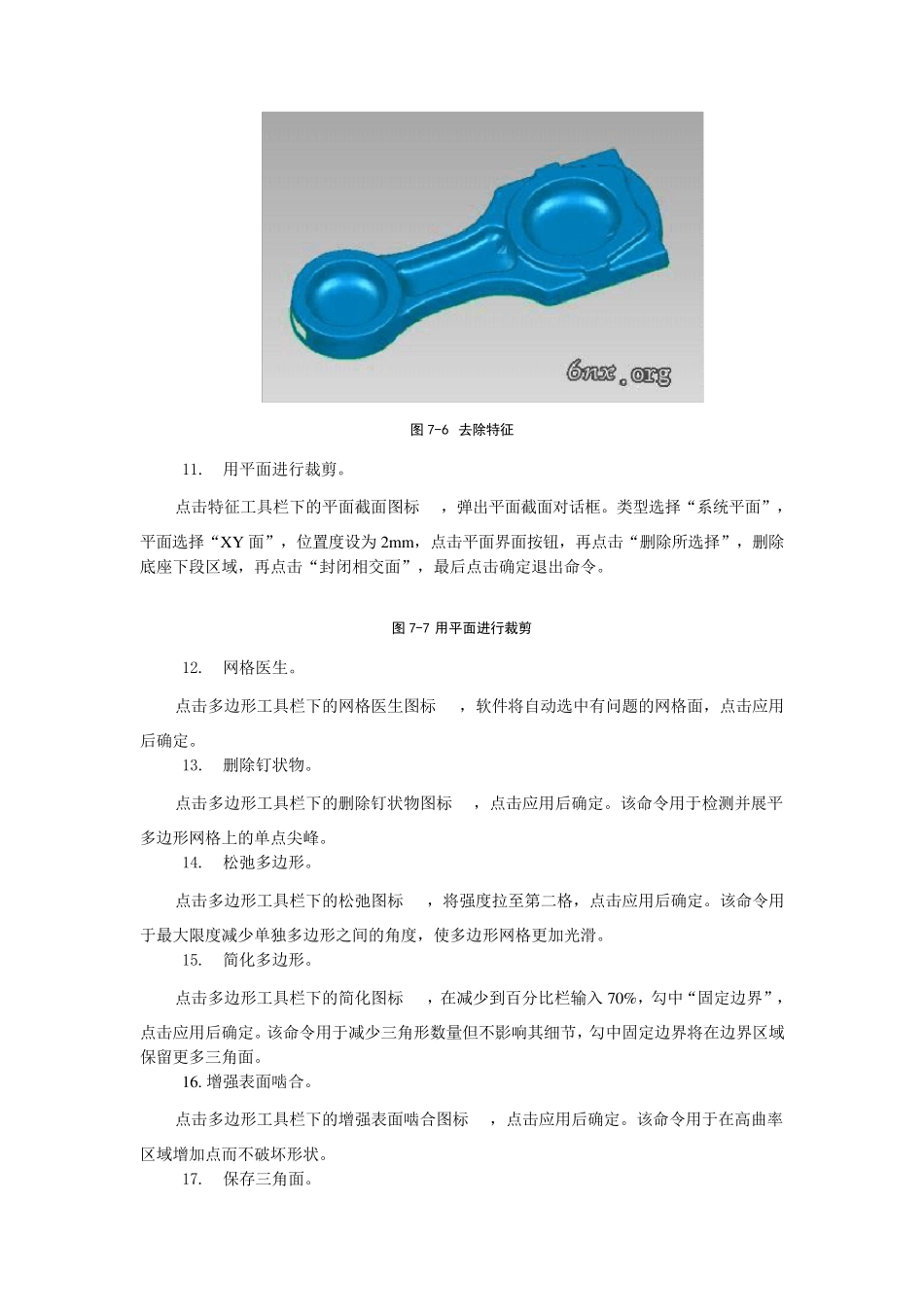

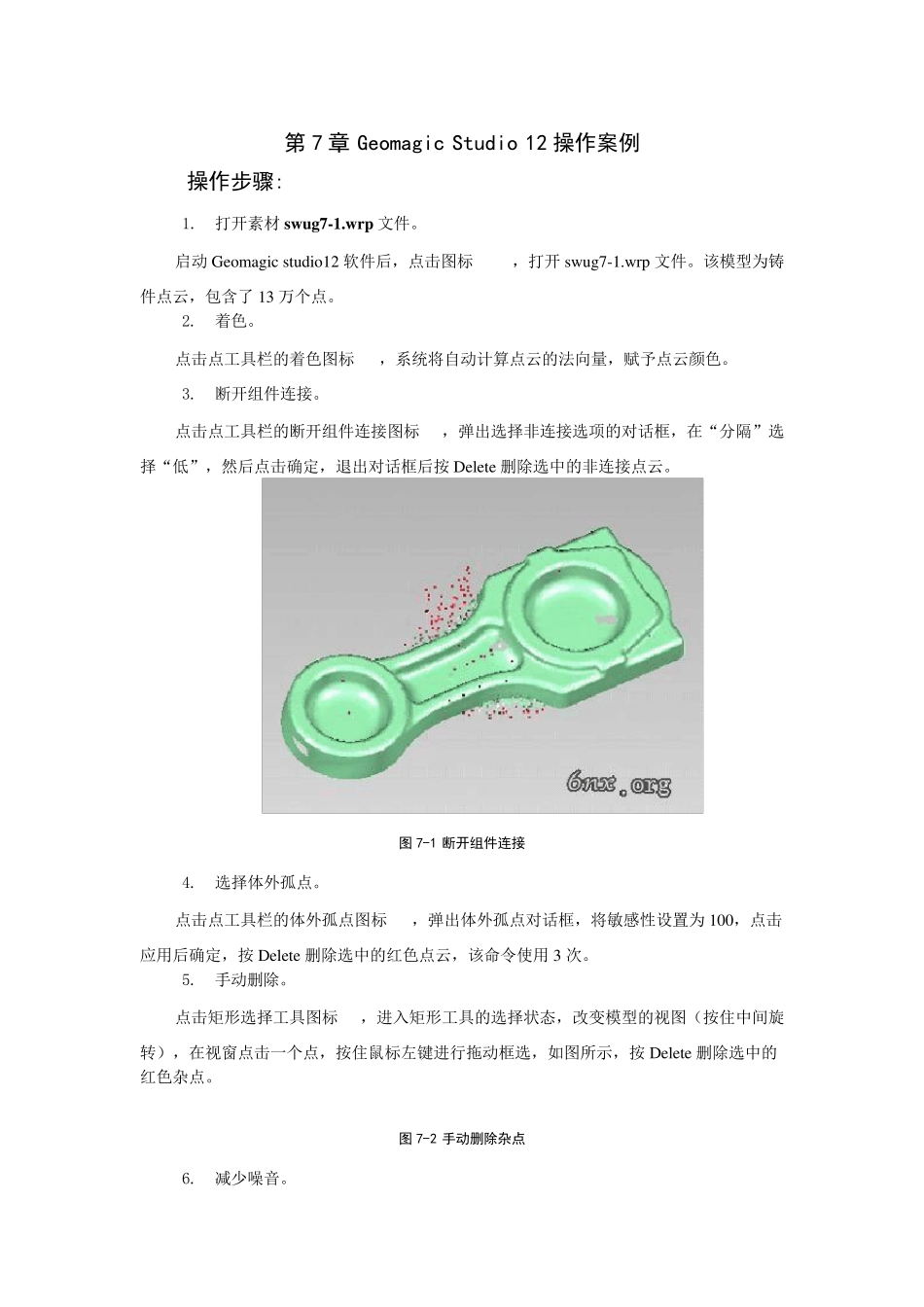

第7 章 Geomagic Studio 12 操作案例 操作步骤: 1. 打开素材sw ug7-1.w rp 文件。 启动Geomagic studio12 软件后，点击图标 ，打开sw ug7-1.w rp 文件。该模型为铸件点云，包含了13 万个点。 2. 着色。 点击点工具栏的着色图标，系统将自动计算点云的法向量，赋予点云颜色。 3. 断开组件连接。 点击点工具栏的断开组件连接图标，弹出选择非连接选项的对话框，在“分隔”选择“低”，然后点击确定，退出对话框后按 Delete 删除选中的非连接点云。 图7-1 断开组件连接 4. 选择体外孤点。 点击点工具栏的体外孤点图标，弹出体外孤点对话框，将敏感性设置为100，点击应用后确定，按 Delete 删除选中的红色点云，该命令使用 3 次。 5. 手动删除。 点击矩形选择工具图标，进入矩形工具的选择状态，改变模型的视图（按住中间旋转），在视窗点击一个点，按住鼠标左键进行拖动框选，如图所示，按 Delete 删除选中的红色杂点。 图7-2 手动删除杂点 6. 减少噪音。 点击点工具栏的减少噪音图标，进入减少噪音对话框，点击应用后确定。该命令有助于减少在扫描中的噪音点到最小，更好地表现真实的物体形状。造成噪音点的原因可能是扫描设备轻微震动、物体表面较差、光线变化。 7. 统一采样。 点击点工具栏的统一采样图标，进入统一采样对话框，在输入中选择绝对间距里输入0.2mm，曲率优先拉到中间，点击应用后确定。在保留物体原来面貌的同时减少点云数量，便于删除重叠点云、稀释点云。 多边形阶段： 8. 封装。 点击点工具栏的封装图标，进入封装对话框，直接点击确定，软件将自动计算。该命令将点转换成三角面。 图7-3 手动删除杂点 9. 填充孔。 点击多边形工具栏的选择填充单个孔图标，右键点击空白处，选择“选择边界”，再点击绿色边界，系统将选中边界并往内扩张（左键点击一次则扩展一次），如图7-4 所示。按delete 删除翘曲边界，右键选择“填充”，再手动去选择需填充的边界，如图7-5 所示，最后按ESC 退出命令。 图7-4 清理边界 图7-5 填充孔 10. 去除特征。 点击蜡笔选择工具图标，进入蜡笔工具的选择状态，选择有问 题 的三角面，如图7-6所示，再点击多边形工具栏的去除特征图标，系统将自动根 据 红 色周 围 的曲率变化进行光顺 。 图7-6 去除特征 11. 用平面进行裁剪。 点击特征工具栏下的平面截面图标，弹出平面截面对话框。类型选择“系统平面”，平面选择“...
