GEPAC8000系统简介VIP专享

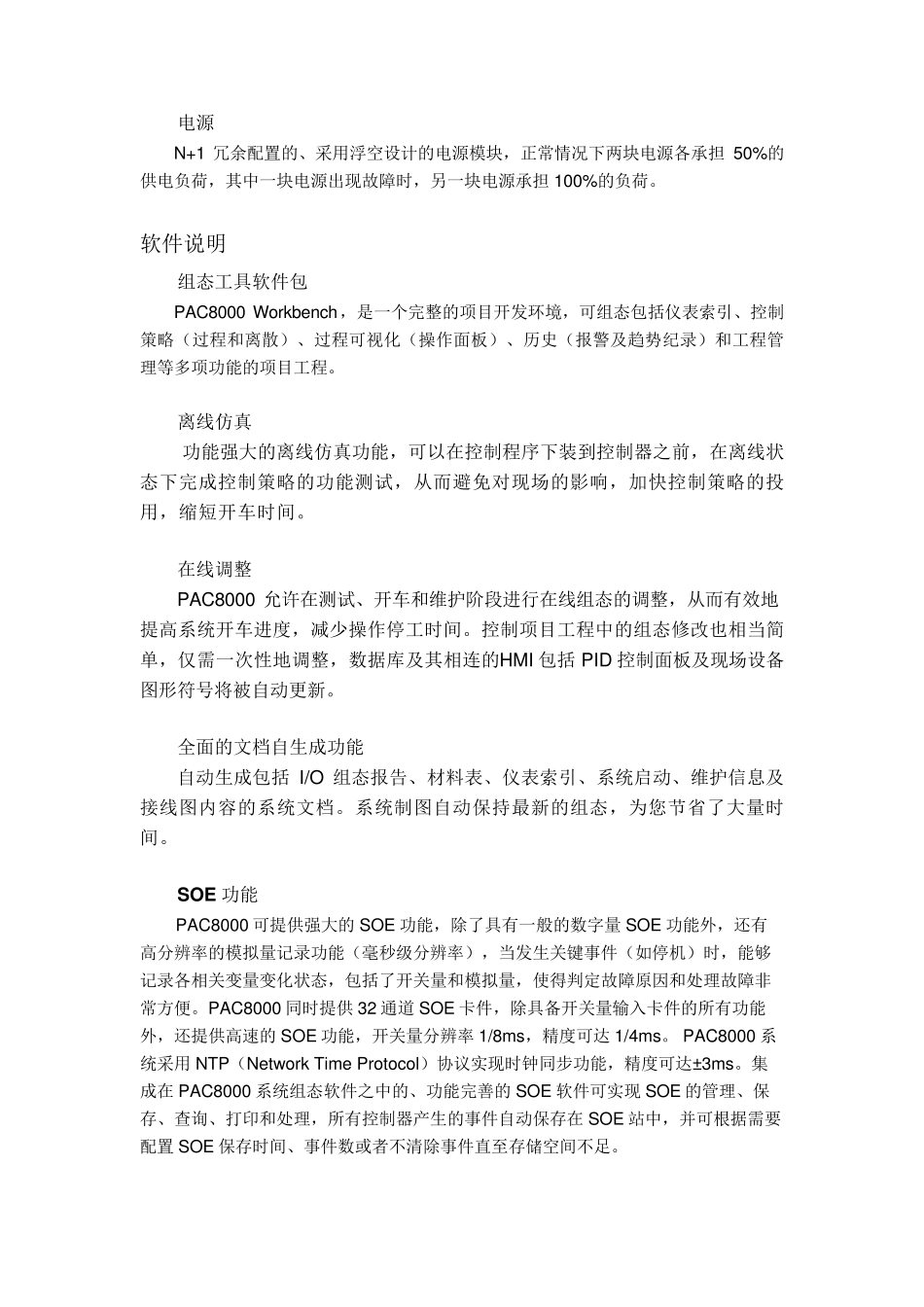

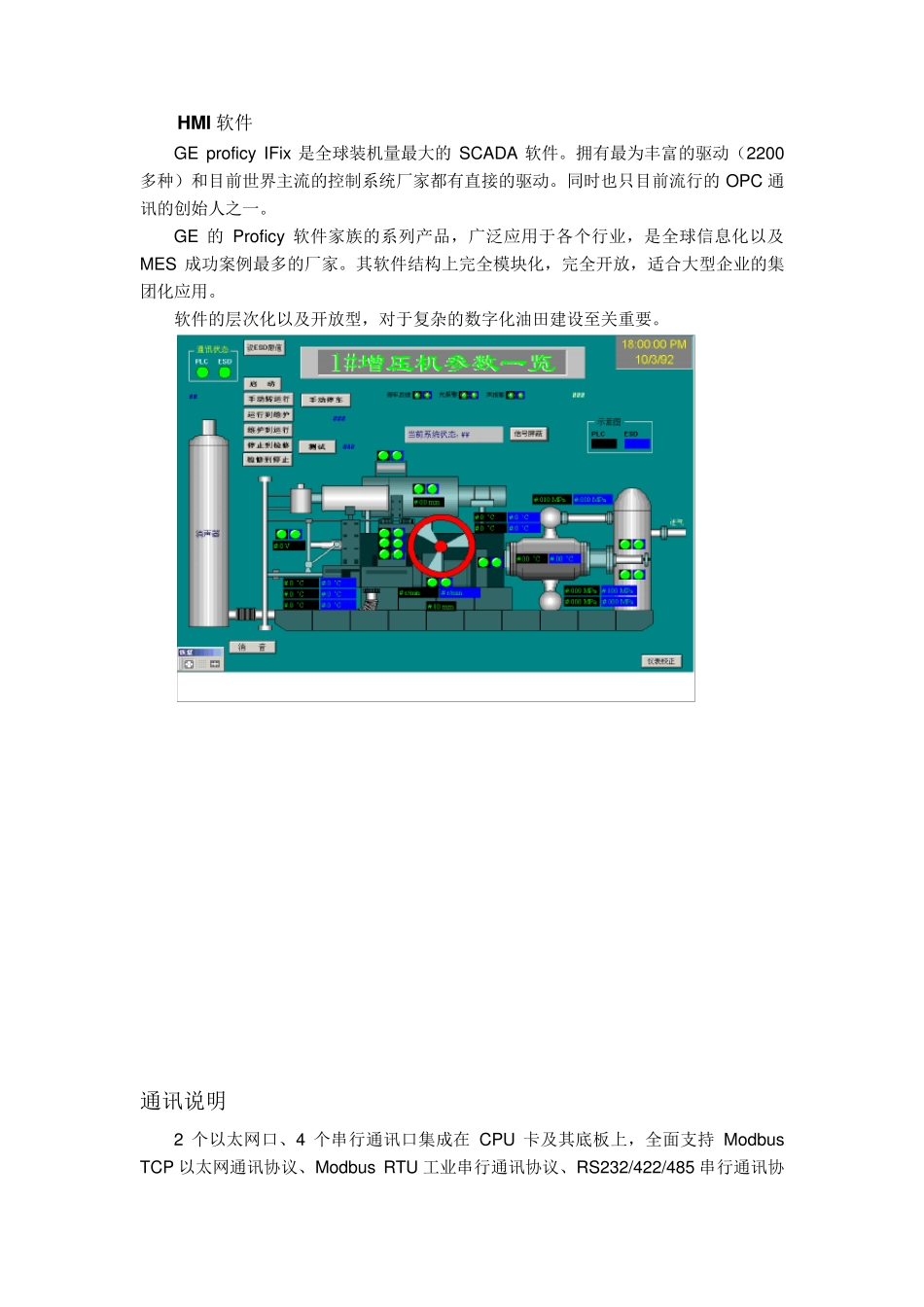

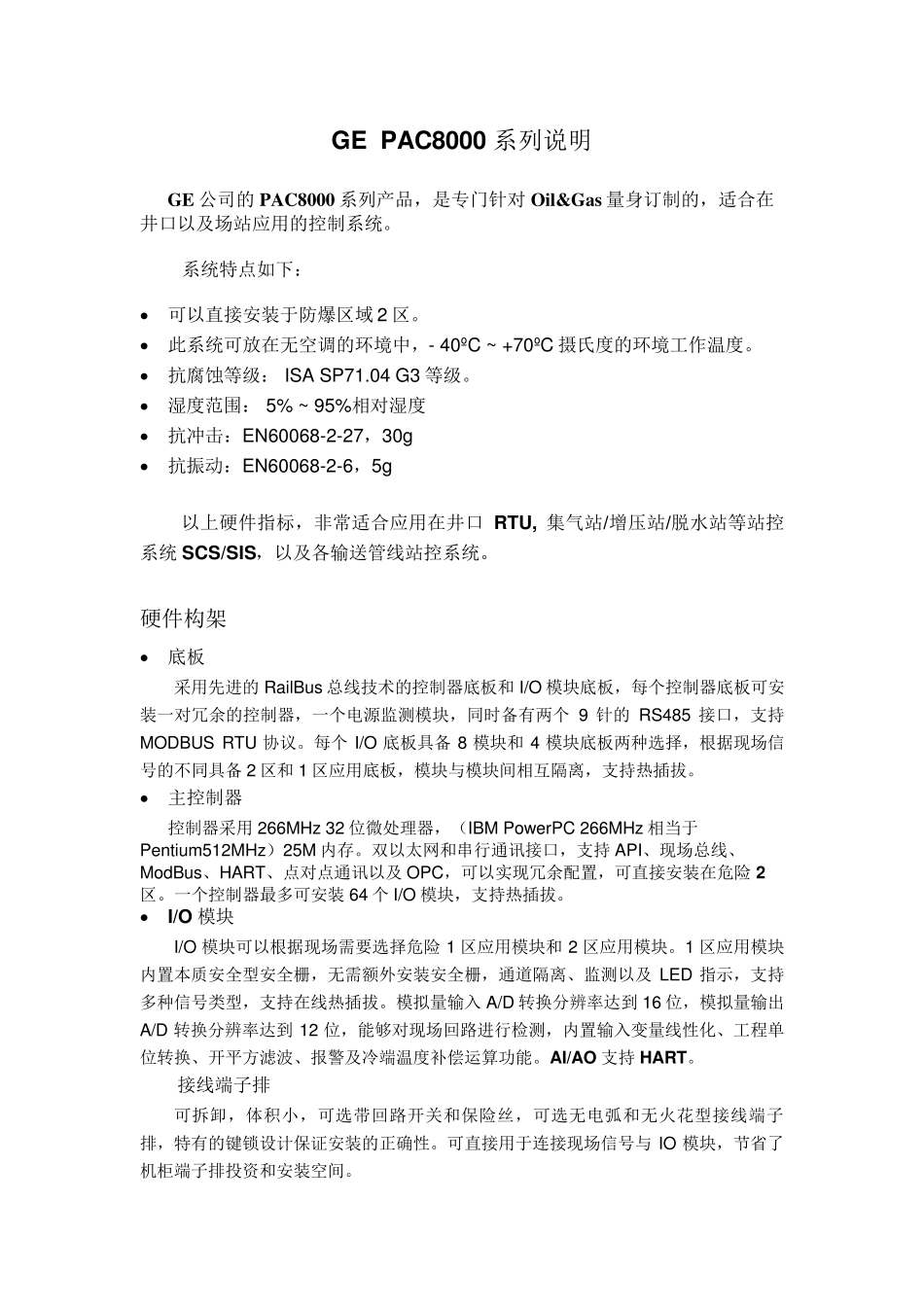

GE PAC8000 系列说明 GE 公司的 PAC8000 系列产品，是专门针对 Oil&Gas 量身订制的，适合在井口以及场站应用的控制系统。 系统特点如下： • 可以直接安装于防爆区域 2 区。 • 此系统可放在无空调的环境中，- 40ºC ~ +70ºC 摄氏度的环境工作温度。 • 抗腐蚀等级： ISA SP71.04 G3 等级。 • 湿度范围： 5% ~ 95%相对湿度 • 抗冲击：EN60068-2-27，30g • 抗振动：EN60068-2-6，5g 以上硬件指标，非常适合应用在井口 RTU, 集气站/增压站/脱水站等站控系统 SCS/SIS，以及各输送管线站控系统。 硬件构架 • 底板 采用先进的 RailBus 总线技术的控制器底板和 I/O 模块底板，每个控制器底板可安装一对冗余的控制器，一个电源监测模块，同时备有两个 9 针的 RS485 接口，支持MODBUS RTU 协议。每个 I/O 底板具备 8 模块和 4 模块底板两种选择，根据现场信号的不同具备 2 区和 1 区应用底板，模块与模块间相互隔离，支持热插拔。 • 主控制器 控制器采用 266MHz 32 位微处理器，（IBM PowerPC 266MHz 相当于Pentium512MHz）25M 内存。双以太网和串行通讯接口，支持 API、现场总线、ModBus、HART、点对点通讯以及 OPC，可以实现冗余配置，可直接安装在危险 2区。一个控制器最多可安装 64 个 I/O 模块，支持热插拔。 • I/O 模块 I/O 模块可以根据现场需要选择危险 1 区应用模块和 2 区应用模块。1 区应用模块内置本质安全型安全栅，无需额外安装安全栅，通道隔离、监测以及 LED 指示，支持多种信号类型，支持在线热插拔。模拟量输入 A/D 转换分辨率达到 16 位，模拟量输出A/D 转换分辨率达到 12 位，能够对现场回路进行检测，内置输入变量线性化、工程单位转换、开平方滤波、报警及冷端温度补偿运算功能。AI/AO 支持 HART。 接线端子排 可拆卸，体积小，可选带回路开关和保险丝，可选无电弧和无火花型接线端子排，特有的键锁设计保证安装的正确性。可直接用于连接现场信号与IO 模块，节省了机柜端子排投资和安装空间。 电源 N+1 冗余配置的、采用浮空设计的电源模块，正常情况下两块电源各承担 50%的供电负荷，其中一块电源出现故障时，另一块电源承担 100%的负荷。 软件说明 组态工具软件包 PAC8000 Workbench，是一个完整的项目开发环境，可组态包括仪表索引、控制策略（过程和离散）、过程可视化（操作面板）、历史（报警及趋势...
