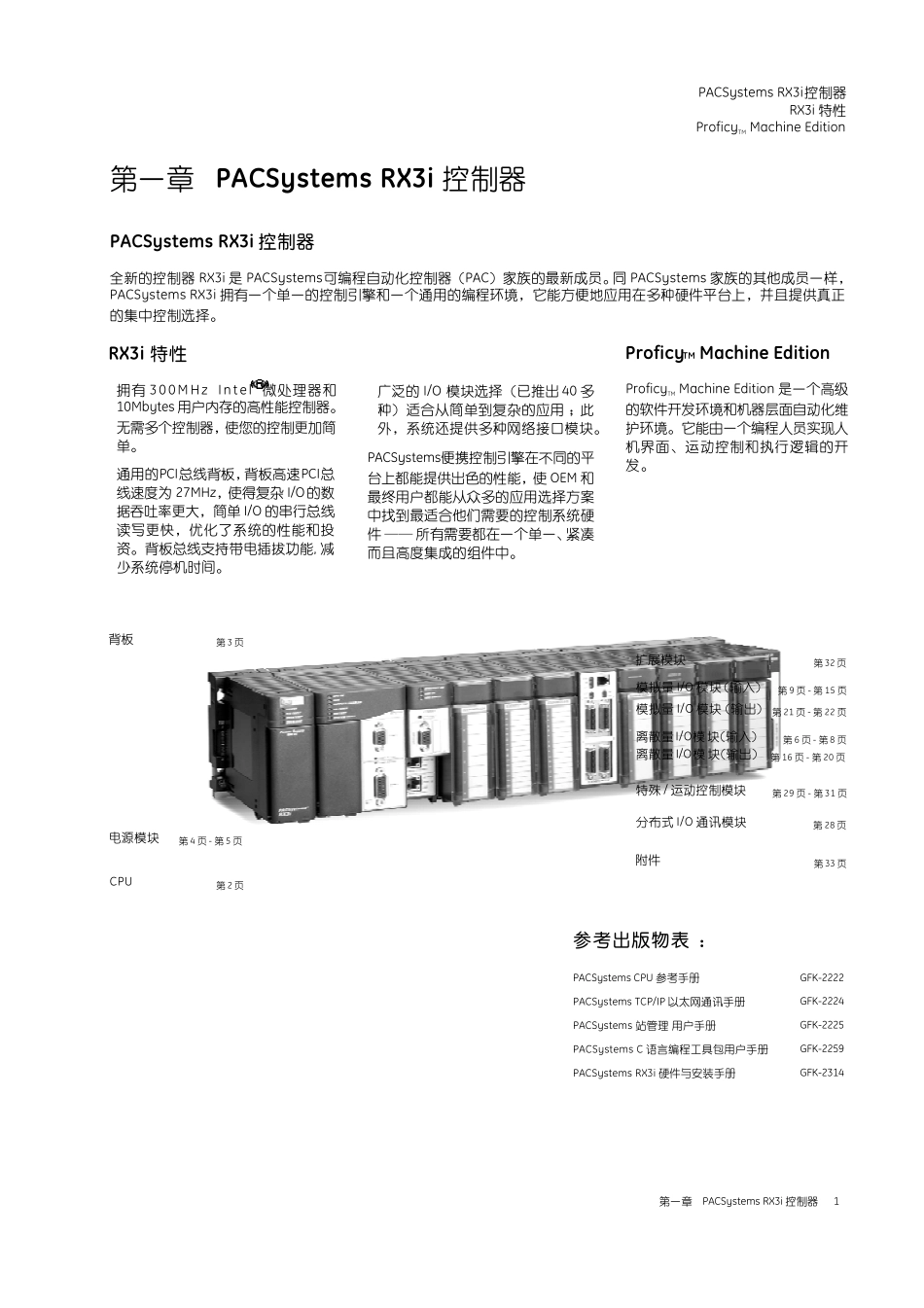

第一章 PACSystems RX3i 控制器 1PACSy stems RX3i 控 制 器第一章 PACSy stems RX3i 控制器全新的控制器 RX3i 是 PACSystems可编程自动化控制器 （PAC） 家族的最新成员。同 PACSystems 家族的其他成员一样，PACSystems RX3i 拥有一个单一的控制引擎和一个通用的编程环境，它能方便地应用在多种硬件平台上，并且提供真正的集中控制选择。GFK-2222GFK-2224GFK-2225GFK-2259GFK-2314参 考 出 版 物 表 ：PACSystems CPU 参考手册PACSystems TCP/IP 以太网通讯手册PACSystems 站管理 用户手册PACSystems C 语言编程工具包用户手册PACSystems RX3i 硬件与安装手册背板 第 3 页电源模块 第 4 页 - 第 5 页扩展模块 第 32 页模拟量 I/O 模块（输入） 第 9 页 - 第 15 页模拟量 I/O 模块（输出） 第 21 页 - 第 22 页CPU 第 2 页离散量 I/O模 块（输出） 第 16 页 - 第 20 页离散量I/O模 块（输入） 第 6 页 - 第 8 页分布式 I/O 通讯模块 第 28 页特殊 / 运动控制模块 第 29 页 - 第 31 页RX3i 特性Proficy TM Machine Edition拥有 300MHz Intel 微处理器和10Mbytes 用户内存的高性能控制器。无需多个控制器，使您的控制更加简单。广泛的 I/O 模块选择（已推出 40 多种）适合从简单到复杂 的应用 ； 此外 ，系 统 还 提供多种网络 接 口 模块。PACSystems便携 控制引擎在不 同的平台上都 能提供出色 的性能，使 OEM 和最终 用户都 能从众 多的应用选择方案中找 到最适合他们 需要 的控制系 统 硬件 — — 所 有需要 都 在一个单一、紧凑而且高度集成的组件中。通用的PCI总线背板，背板高速PCI总线速度为 27MHz，使得复杂 I/O的数据吞吐率更大，简单 I/O 的串行总线读写更快，优化了系 统 的性能和投资。背板总线支持带电插拔功能, 减少系 统 停机时间。RX3i 特性ProficyTM Machine EditionPACSystems RX3i 控制器附件 第 33 页ProficyTM Machine Edition 是一个高级的软件开发环境和机器层面自动化维护环境。它能由一个编程人员实现人机界面、运动控制和执行逻辑的开发。2 PACSystemsTMCPU高性能的 CPU 是基于最新技术的具有高速运算和高速数据吞吐的处理器。控制器在多种标准的编程语言下能处理高达 32K I/O 。这个强大的 CPU 依靠 300Mhz 的处理器和 10Mbytes的...
